Mạch ổn áp Buck-Boost LTC3780 có chỉnh dòng 130W (Tự động tăng giảm Điện Áp)

 Mạch ổn áp Buck-Boost LTC3780 có chỉnh dòng 130W (Tự động tăng giảm Điện Áp)

 Phù hợp cho các yêu cần cần điện áp ra cố định như đèn led, các thiết bị trong hệ 12v, 24v trong năng lượng mặt trời, các thiết bị yêu cầu điện áp cố định

Thông Số Kỹ Thuật:

– Điện áp đầu vào: 5 – 32VDC (có thể dao động liên tục)

– Điện áp đầu ra: 1 – 30VDC (Luôn cố định ở 1 mức)

– Dòng ra Max: 10A

– Dùng lâu dài nên dùng ở 6 -> 8A, trên mức này cần nâng cấp tản nhiệt)

– Công suất đầu ra: 80W, đỉnh 130W

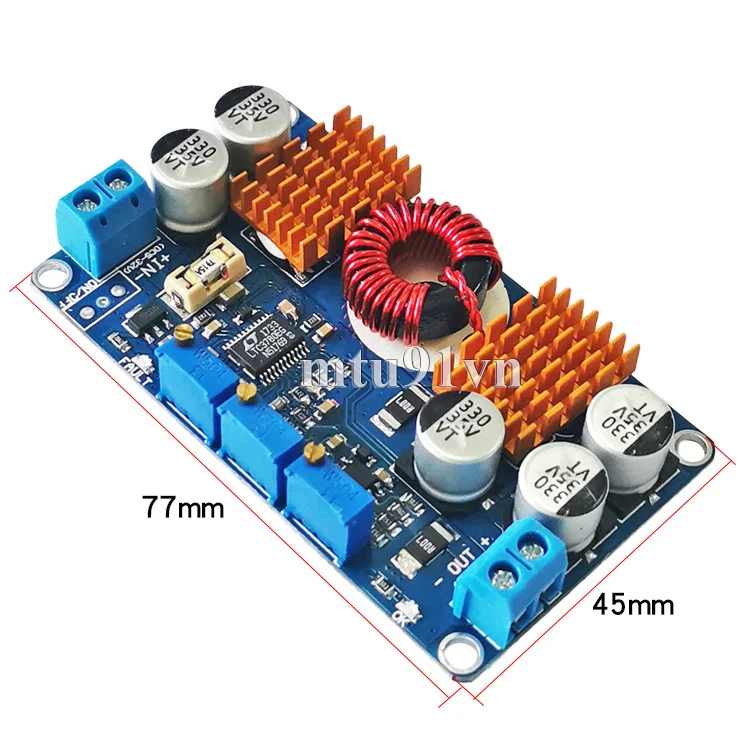

– Kích thước: 77.6×46.5x15mm

Hướng dẫn:

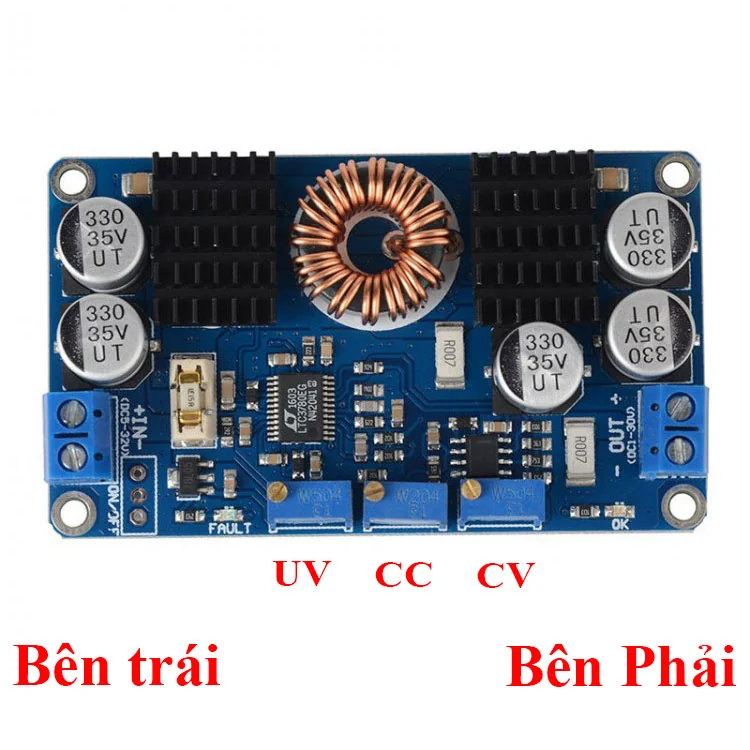

        –    bước 1: Xem hình số 3, vặn UV sang phải 30 vòng, CV sang trái 40 vòng ,cắm điện áp vào ngõ IN (5-30v) . Nếu đèn Fault sáng sang bước 3 , Nếu 2 đèn đều Fault tắt sang bước 2

        –   bước 2: Vặn UV sang trái đến khi đèn Fault tắt ,OK sáng, (nếu dùng bình acquy, pin ta cài điện áp cắt ở bước này)

        –   bước 3: Khi đèn OK đã sáng ta vặn CV tiến đến điện áp mong muốn ở ngõ ra.

        –   bước 4: cắm tải và chỉnh dòng mong muốn dựa vào CC

Lưu Ý: Mạch cần cân chỉnh rất phức tạp nên cần am hiểu về điện tử. vui lòng trang bị kiến thức trước khi mua hàng

            Không nên đấu nối vào các tấm pin NLMT công suất cao (VoC phải <20V)

            Nếu dùng trong NLMT nên đấu sau bộ điều khiển sạc hoặc trực tiếp vào aquy, pin Li-ion, Pin Lifepo4

#LTC3780 #mtu91vn #Buck #Boost
