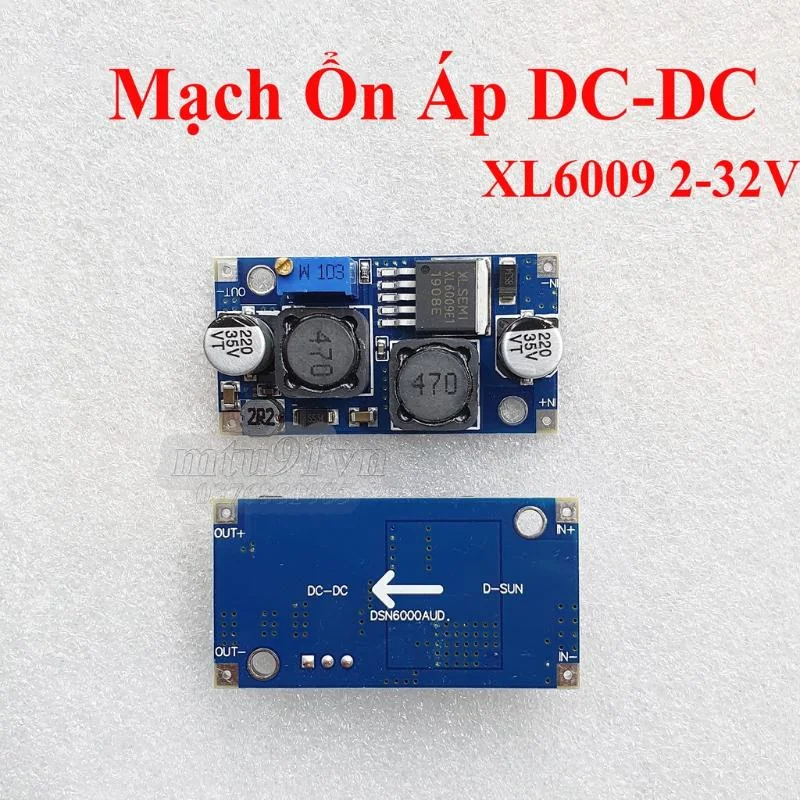

Mạch Tăng Áp XL6009 có cố định áp – ổn áp tự động XL6009 2A

– Module tăng áp tự động DC-DC này sẽ giải quyết các nhu cầu cố định điện áp (volt) ở mức công suất nhỏ

– Mạch chuyên dùng cho năng lượng mặt trời và năng lượng gió với công suất nhỏ.

– Phạm vi Ứng dụng: rất rộng rãi, từ tuabin điện gió, motor phát điện nhỏ, tấm pin năng lượng mặt trời,….

** Ví dụ minh họa: Khi sử dụng các tấm năng lượng mặt trời điện áp sẽ ở mức dưới 7V hoặc thấp hơn khi nắng vừa, và điện áp sẽ cao đến 15V hoặc cao hơn khi năng to, để có đầu ra ổn định điện áp ở 12v cấp cho mạch sạc, mạch buck, mạch boost, mạch wifi,…. => module tăng áp tự động XL6009 sẽ giải quyết bài toán này.

+ Điện áp đầu vào : 5V~32VDC.

+ Điện áp đầu ra : 1.5V~32VDC (có thể điều chỉnh bằng chiết áp).

+ Dòng điện đầu vào : 3A (MAX). (ổn định lâu dài 2A)

+ Bảo vệ chống ngược cực : không.

+ Tần số : 400Khz.

+ Độ gợn sóng : 50mV (Điện áp càng cao, dòng điện càng lớn và độ gợn sóng càng lớn)

+ Nhiệt độ làm việc : -40~85°C.

+ Hiệu suất chuyển đổi : lên đến 94%.

+ Phương pháp chỉnh lưu: Chỉnh lưu không đồng bộ

+ Hiệu suất làm việc : mạch có thể ổn định điện áp đầu ra khi điện áp đầu vào cao hơn hoặc thấp hơn đầu ra (mạch điện tự động tăng áp hoặc giảm áp).

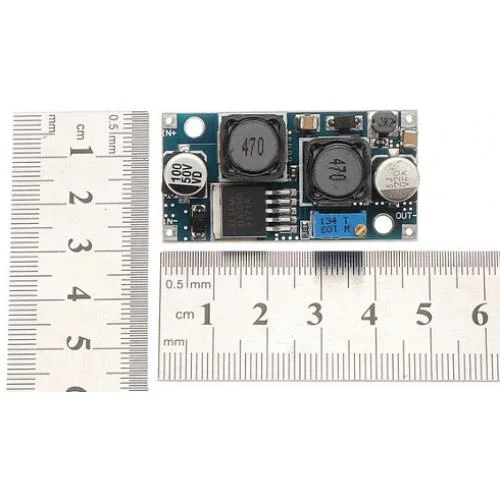

+ Kích thước module : 48 x 25 x 14mm.

*** Hướng dẫn sử dụng:

+ Công xuất đầu ra = Công xuất đầu vào x 0,94

+ Đầu vào bên trái, đầu ra bên tay Phải.

+ Điều chỉnh núm chiết áp màu xanh lam (thường xoay theo chiều kim đồng hồ để tăng áp, ngược chiều kim đồng hồ để giảm áp và sử dụng đồng hồ vạn năng để theo dõi điện áp đầu ra cho đến khi nó đạt đến điện áp yêu cầu.

**** Một vài chi tiết nhỏ trên mạch sẽ khác so với hình ảnh tùy vào NSX theo từng đợt hàng.

**** Lưu ý : không cấp ngược cực và điện áp lớn hơn 35vol, mạch sẽ hư hỏng và sản phẩm được test trước khi gửi, sản phẩm không bảo hành
