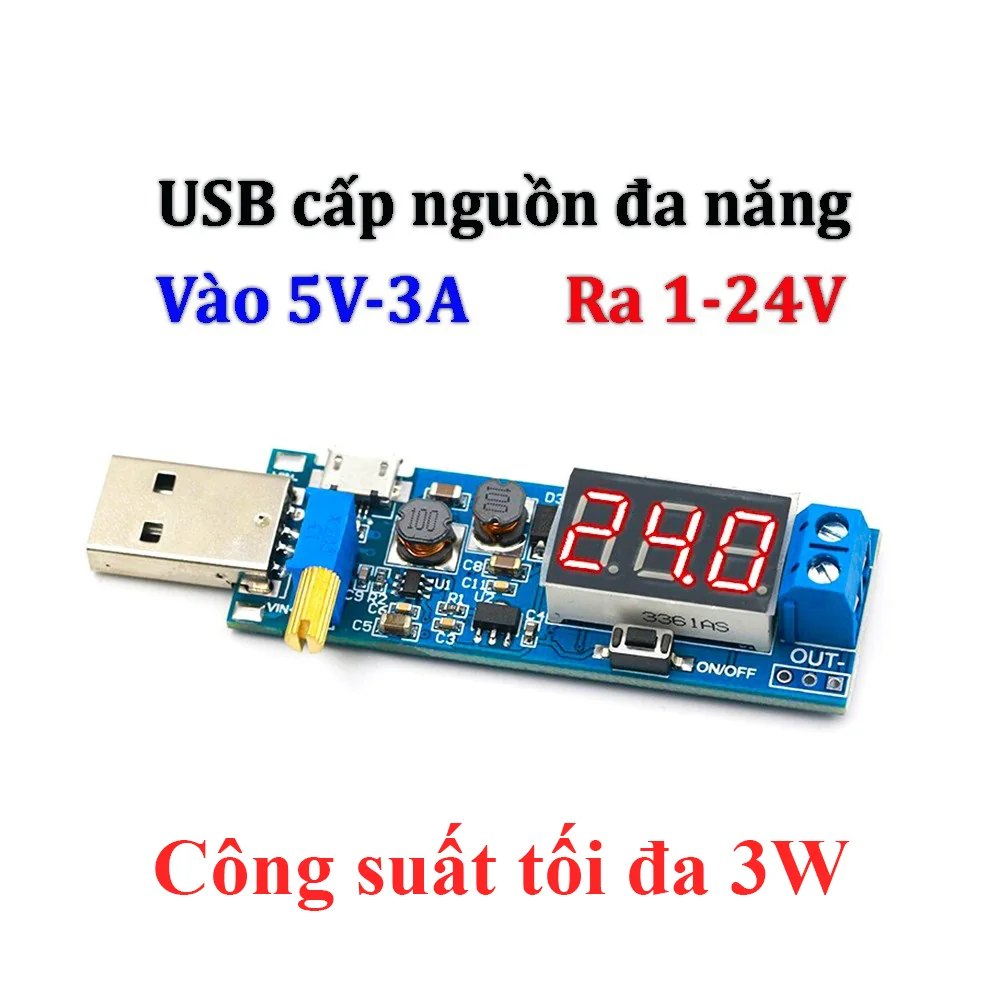

Mạch Tăng Giảm Áp DC 3.5-12V ra 1.2-24V hỗ trợ USB và Micro USB 3W có Hiển Thị Led

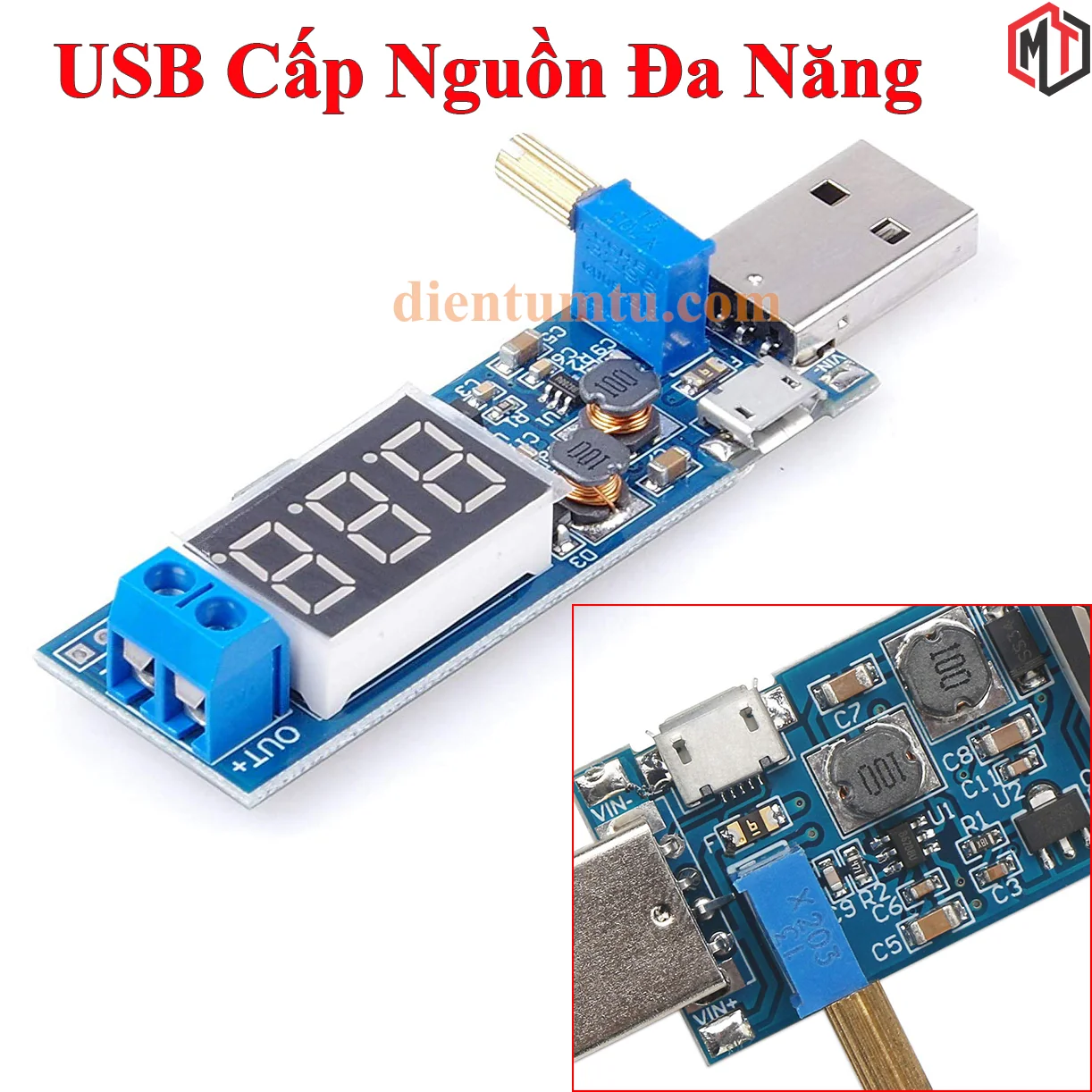

   Mạch Tăng Áp – Hạ (Giảm) áp USB Hiển Thị Led có chức năng tăng áp và hạ áp từ nguồn cấp 5VDC cổng USB hoặc Micro USB.

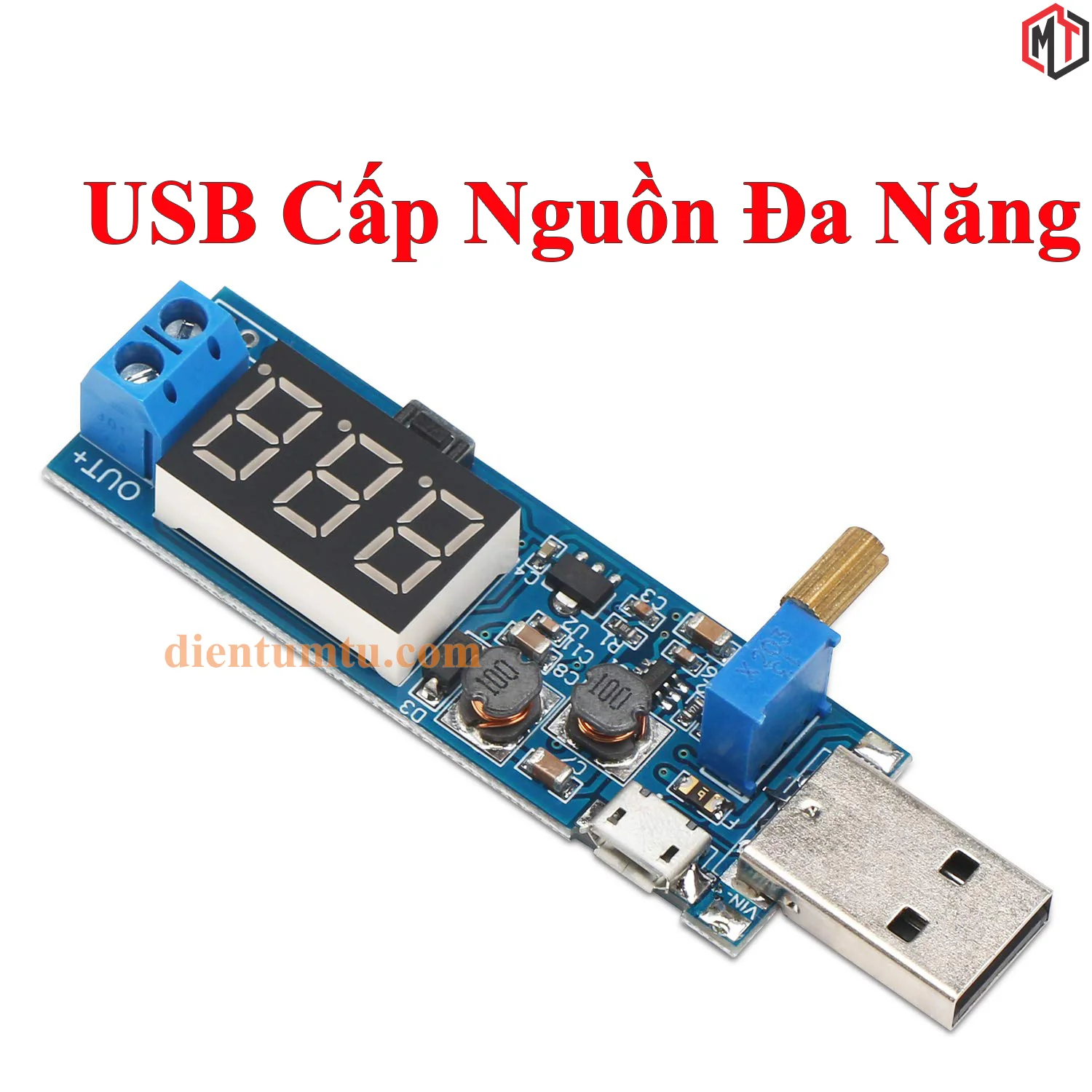

   Mạch được thiết kế với kích thước nhỏ gọn, giao diện ngõ vào cổng USB và Micro USB phổ biến, ngõ ra jack domino 2 pin giúp bạn dễ dàng tháp lắp khi sử dụng.

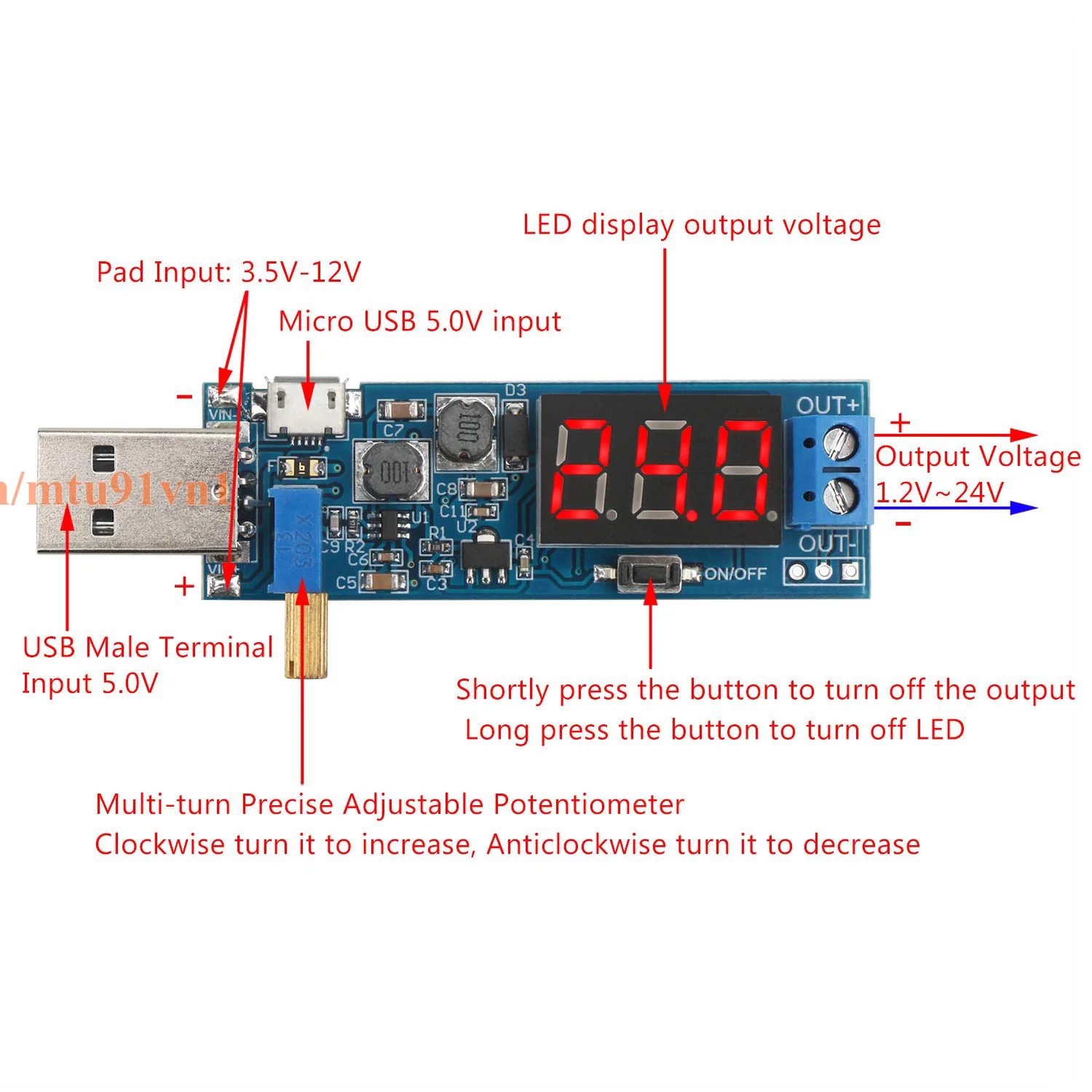

   Ngoài ra mạch được thiết kế màn hình hiển thị led 7 đoạn giúp bạn dễ dang quan sát giá trị điện áp ngõ ra. Nút nhấn trên mạch giúp bật tắt ngõ ra dễ dàng.

  Vặn chiết áp để điều chỉnh điện áp tăng hoặc giảm mong muốn (cùng chiều Kim ĐH là tăng áp, Ngược là giảm áp).

Thông số kỹ thuật:

   – Đầu vào : cổng USB, micro USB, hỗ trợ thêm 2 chân hàn đầu vào VIn+ VIn-

   – Đầu ra : đầu nối nhanh Domino,

   – Điện áp đầu vào : DC 3.5-12V

   – Điện áp đầu ra : DC 1.2-24V (có thể xuống tới 0.5V, và lên tới 27V)

   – Công suất : ~3W

   – Hiệu Suất Chuyển đổi: lên đến 90%

   – Màn hình hiển thị : LCD 3 bit

   – Dãy nhiệt độ hoạt động : -20°C ~ +60°C

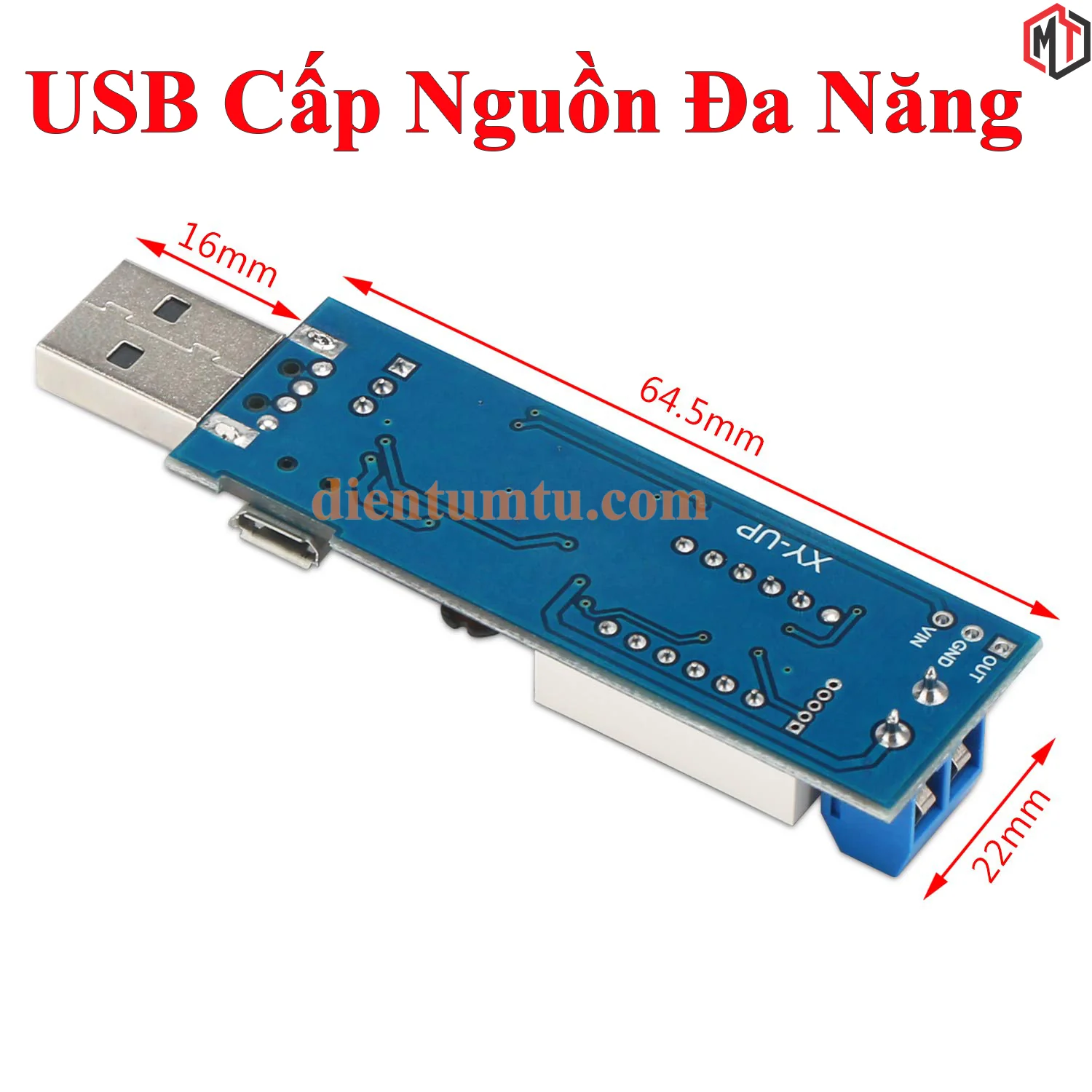

   – Kích thước : 6.4×2.15cm

Ứng dụng tăng áp và giảm áp từ DC sang DC :

 – Chế sạc dự phòng

 – Tăng điện áp từ 3.7 lên 5V để sạc điện thoại

 – Tăng áp từ sạc dự phòng 5v lên 9v hoặc 12v cho module wifi, loa, led…Tải trở

Thông số tham khảo:

 – Đầu vào 1,2-2V, công suất đầu ra 2W

 – Đầu vào 2V-20V, công suất đầu ra 3W

 – Đầu vào 20V-24V, công suất đầu ra với 2,5W

Lưu Ý:

*    Đầu vào Tối Thiểu 5v 2A để đạt được đầu ra ổn định

**   KHÔNG BẢO VỆ NGƯỢC CỰC

*** Thông số in trên mạch hoặc linh kiện bố trí có thể khác nhau tùy đợt hàng, hiệu năng không đổi

——————————————————
