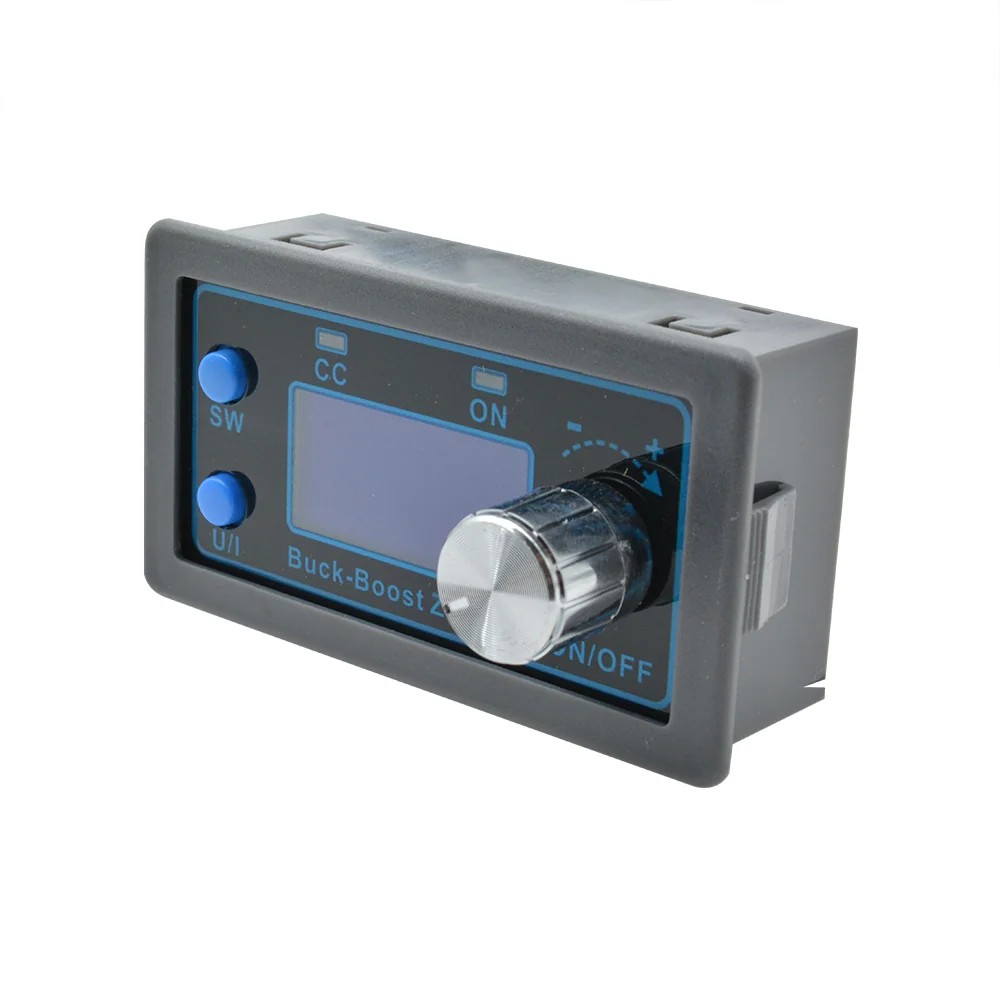

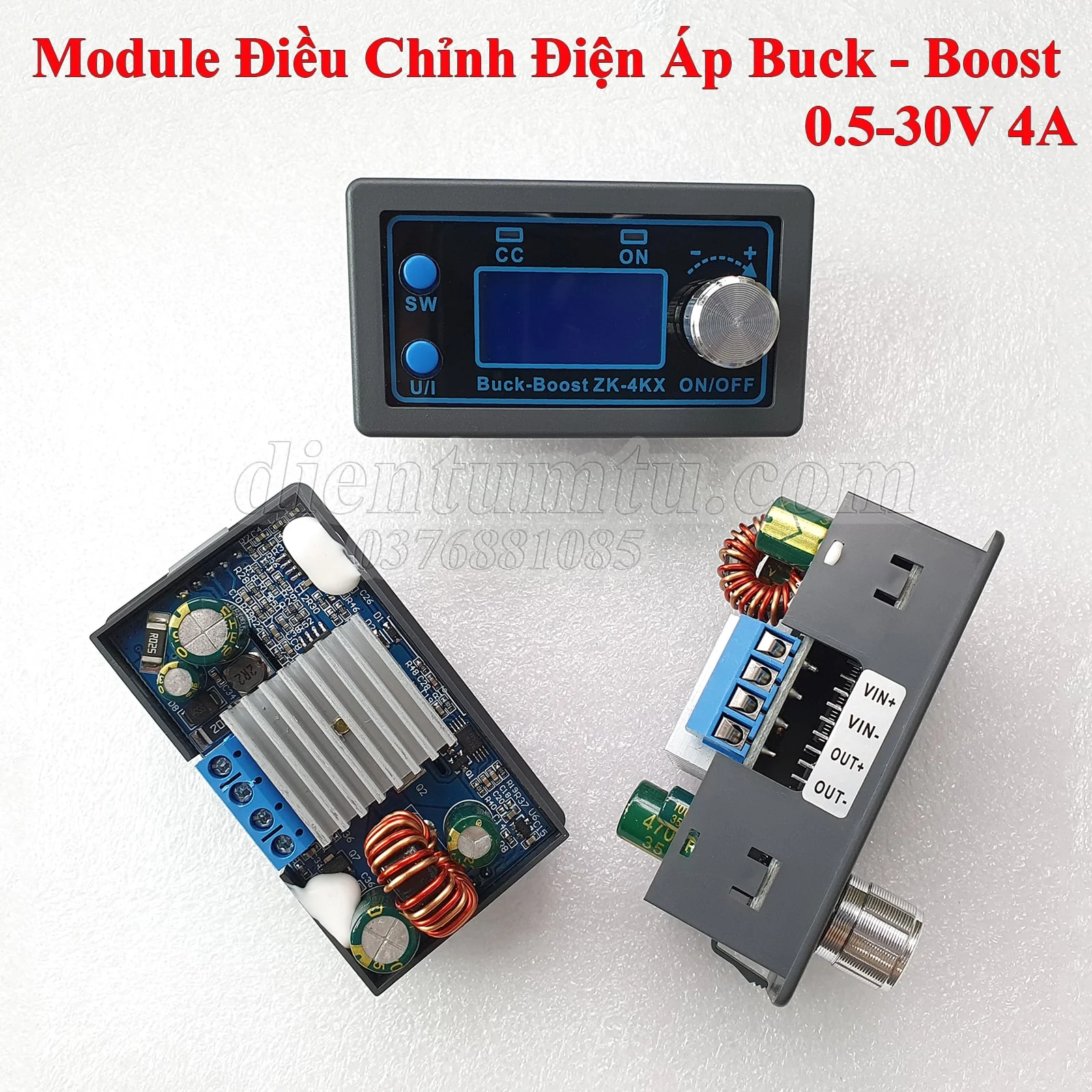

Mạch – Module Điều Chỉnh Điện Áp Buck – Boost ZK-4KX DC 0.5-30V 4A có màn hình hiển thị

     Ứng dụng trong bộ nguồn tăng / giảm áp công suất, hạ áp để nạp / sạc các loại ắc-quy 12V/24V, Pin Lithium, Pin LifePO4, chạy camera, đèn Led, làm module cấp nguồn cho các thiết bị khác

– LCD hiển thị điện áp đầu vào / đầu ra, dòng điện đầu ra / công suất đầu ra / công suất đầu ra / thời gian đầu ra.

 – Điều chỉnh cho phép điều chỉnh chính xác và nhanh chóng. Tăng và giảm điện áp, với điện áp đầu ra có thể điều chỉnh 0,5-30V và giới hạn dòng điện có thể điều chỉnh 0-4A.

 – Bảo vệ chống kết nối ngược của đầu vào, không bị cháy khi có kết nối ngược.

 – Bảo vệ chống ngược cực ở đầu ra. Không cần thêm diode chống ngược khi sạc.

 – Mô-đun có thể được đặt thành BẬT / TẮT theo mặc định.

Thông số:

 – Điện áp đầu vào: 5.0-30V

 – Điện áp đầu ra: 0,5-30V

 – Dòng điện đầu ra: Có thể hoạt động ổn định ở mức 3A trong thời gian dài, và có thể đạt 4A trong điều kiện tản nhiệt tăng cường

 – Công suất đầu ra: 35W tản nhiệt tự nhiên; tăng cường tản nhiệt 50W

 – Độ phân giải hiển thị điện áp: 0,01V , 0,001A

 – Hiệu suất chuyển đổi: khoảng 88%

 – Tần số hoạt động: 180KHZ

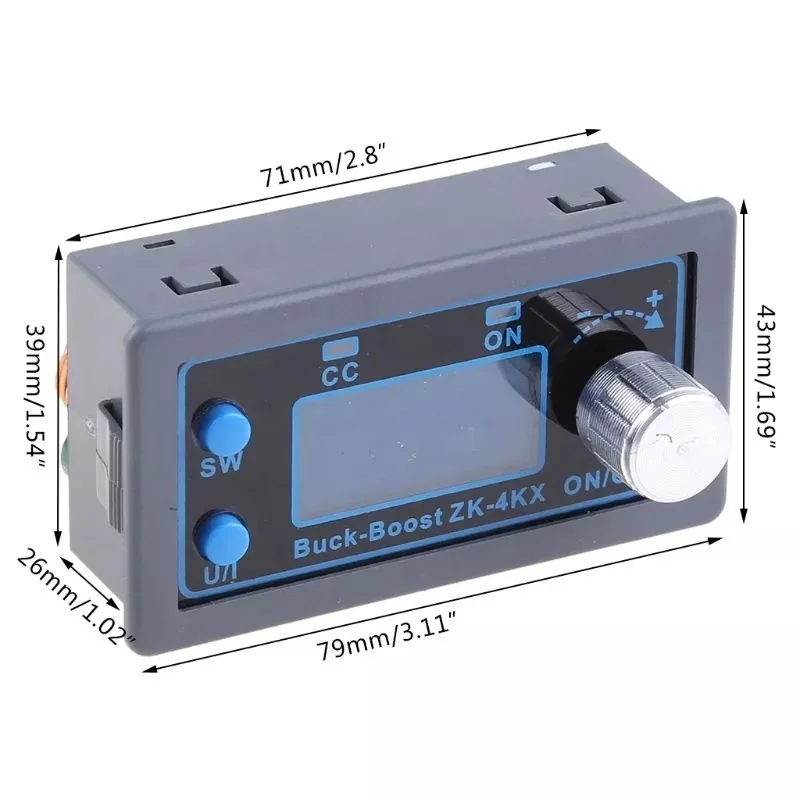

 – Khoảng cách lỗ để lắp đặt nhúng: 75 x 39mm

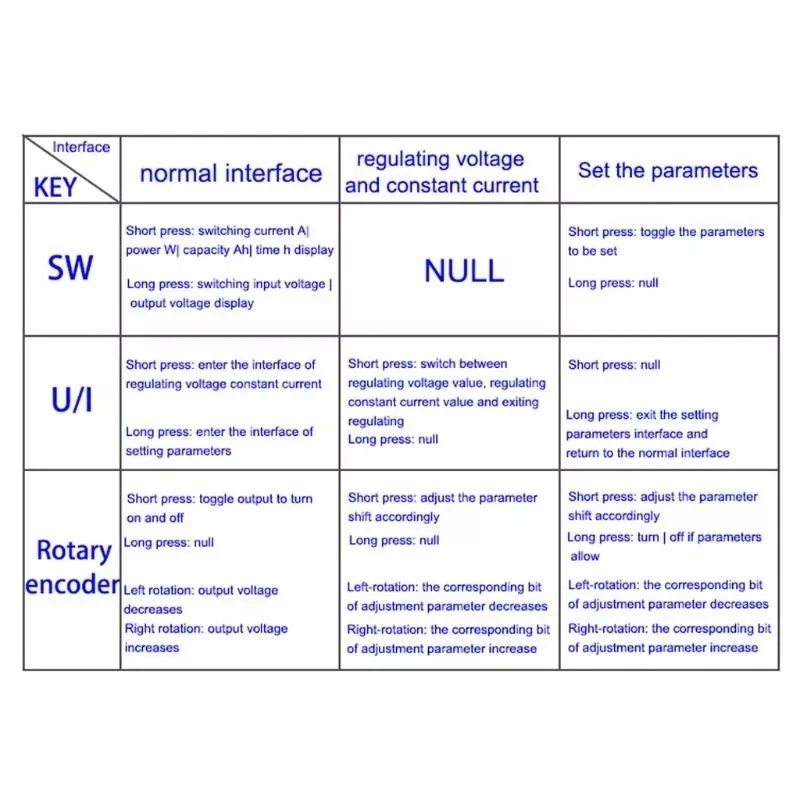

 CÀI ĐẶT:

1. Chuyển đổi giá trị hiển thị:

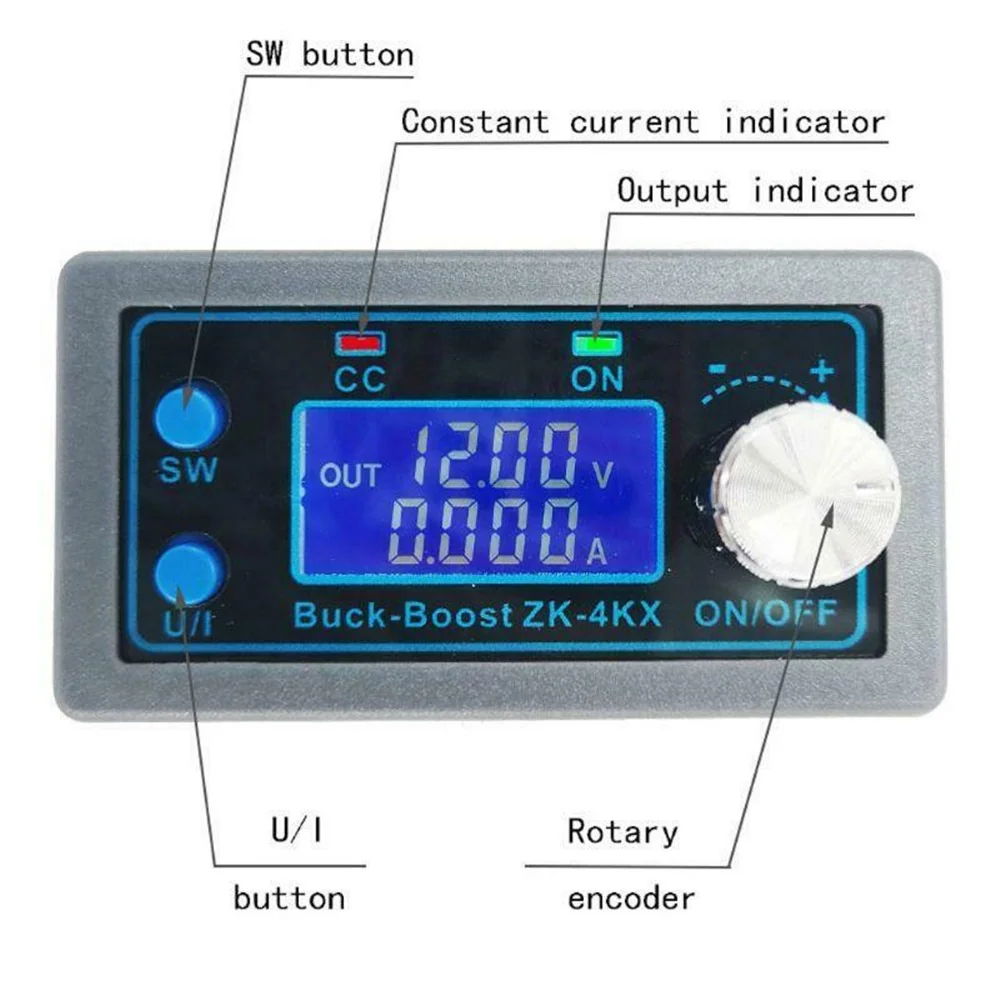

– Nhấn nút SW chuyển đổi hiển thị các giá trị Dòng điện (A) – Công suất (W) – Dung lượng (Ah) – Thời gian (h),

– Nhấn giữ chuyển giữa điện áp vào và ra

2. Cài đặt điện áp đầu ra:

Nhấn nút U/I để vào giao điện cài đặt, nhấn và xoay chiết áp Encoder để chỉnh giá trị

Sau khi cài đặt xong, nhấn nút U/I 2 lần hoặc để 10 giây không thao tác

3. Cài đặt dòng điện tối đa cho đầu ra:

Nhấn nút U/I, sau đó nhấn U/I 1 lần nữa để vào giao điện cài đặt dòng điện, nhấn và xoay chiết áp Encoder để chỉnh giá trị.

Sau khi cài đặt xong, nhấn nút U/I hoặc để 10 giây không thao tác

4. Cài đặt trạng thái khởi động mặc định khi mở nguồn:

Nhấn giữ nút U/I, Nhấn giữ nút chiết áp Encoder để chọn giữa “OPEN OFF” hoặc “OPEN ON”. Với giá trị “OPEN OFF” khi mở nguồn thì ngõ ra mặc định ngắt và ngược lại với “OPEN ON”

Nhấn giữ nút U/I để trở về màn hình chính

5. Cài đặt các ngưỡng tham số bảo vệ:

Nhấn giữ nút U/I, sau đó nhấn nút SW để chọn tham số cần cài đặt:

LUP: ngưỡng bảo vệ điện áp thấp

OUP: ngưỡng bảo vệ quá áp

OCP: ngưỡng bảo vệ quá dòng

OPP: ngưỡng bảo vệ quá công suất

OAP: ngưỡng bảo vệ quá dung lượng

OHP: ngưỡng bảo vệ quá thời gian

OTP: ngưỡng bảo vệ quá nhiệt độ

nhấn và xoay chiết áp Encoder để chỉnh giá trị. nhấn giữ encoder để bật/tắt chế độ OAP và OHP. các chế độ bảo vệ khác mặc định bật

6. Hiệu chuẩn điện áp và dòng điện:

Nhấn nút U/I rồi nhấn nút SW cho đến khi hiển thị giá trị CAL

Hiệu chuẩn điện áp đầu vào: CAL + IN + V

Hiệu chuẩn điện áp đầu ra: CAL + OUT + V

Hiệu dòng điện đầu ra: CAL + OUT + A

nhấn và xoay chiết áp Encoder để chỉnh giá trị. nhấn giữ encoder để lưu, Nhấn giữ nút U/I để trở về màn hình chính

 Lưu ý:

* Đầu vào phải là điện DC – một chiều phẳng, không dùng sau các biến áp chỉnh lưu dùng diot cầu (Mạch chỉnh lưu cầu ).
