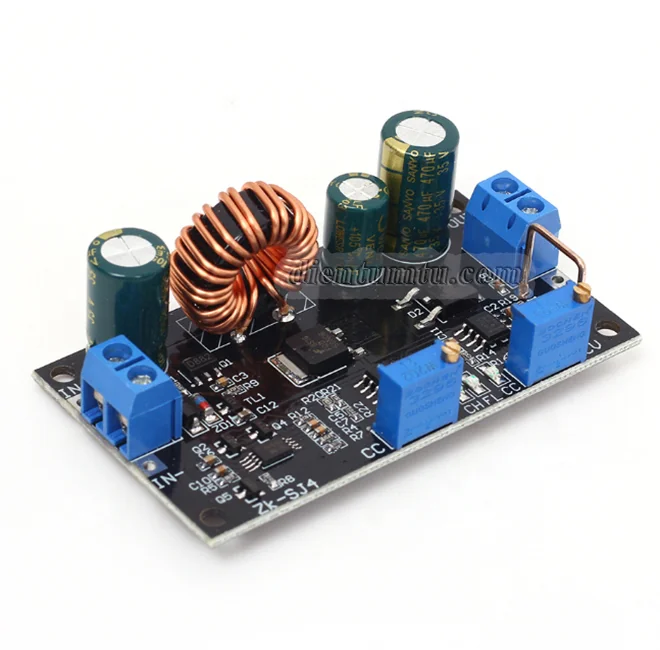

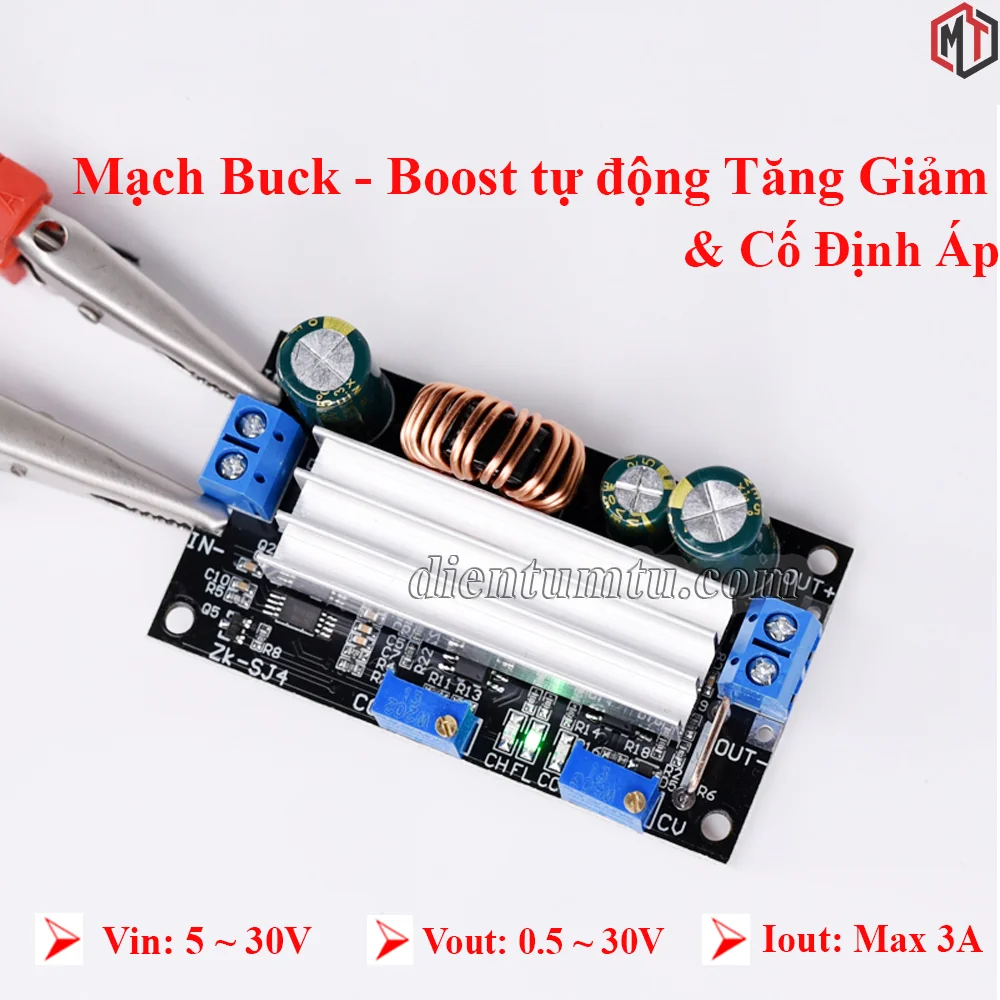

Mạch ổn áp Buck-Boost SJ4 có chỉnh dòng 3A 35W (Tự động tăng giảm và Cố Định điện áp đầu ra)

– Mạch ứng dụng trong bộ nguồn DC tăng / giảm áp ,Cố Định điện áp đầu ra
– Mạch nhỏ gọn, dễ sử dụng chỉ với 2 chiết áp rất thuận tiện cho việc sạc các loại Pin, chế nguồn mini

THÔNG SỐ KỸ THUẬT:
+ Điện áp đầu vào: 5-30V
+ Điện áp đầu ra: 0.5-30V
+ Dòng điện đầu vào: ổn định ở 3A, tối đa 4A khi được làm mát tốt
Công suất: 35W với tản nhiệt đi kèm, lên đến 50W khi thêm quạt làm mát
+ Dòng làm việc tĩnh: 13mA (sẽ có sai số khi điện áp làm việc khác nhau)
+ Tần số làm việc: 180KHz
+ Hiệu suất chuyển đổi: lên đến 88%
+ Nhiệt độ làm việc: -40 ~ + 85 độ
+ Bảo vệ quá dòng: Có
+ Kích thước : 68x33x22mm
+ Trọng lượng: khoảng 40g

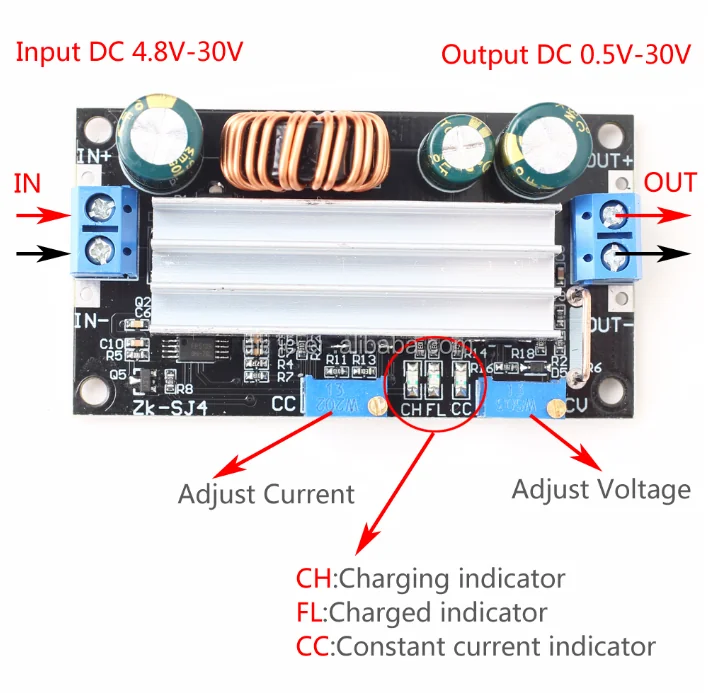

Phương pháp điều chỉnh dòng điện đầu ra:
1. Điều chỉnh chiết áp CV và đặt điện áp đầu ra thành giá trị điện áp bạn cần theo yêu cầu tải của bạn.
2. Đặt chiết áp CC ngược chiều kim đồng hồ khoảng 30 vòng (nghĩa là đặt dòng điện đầu ra thành nhỏ), kết nối đèn LED và điều chỉnh chiết áp CC đến dòng điện bạn cần. Đối với sạc pin, sau khi hết pin, kết nối với đầu ra và điều chỉnh CC cho dòng điện bạn cần (Khi sạc, bạn phải sử dụng pin đã xả để điều chỉnh, vì pin có nhiều điện hơn. Càng nhiều, dòng sạc càng nhỏ.) Vui lòng không điều chỉnh dòng điện bằng cách đoản mạch, và không thể điều chỉnh cấu trúc mạch của mô-đun bằng cách đoản mạch.
