Mạch Nguồn Giảm Áp, Hạ Áp LM2596 3A – Có Led hiển thị Volt

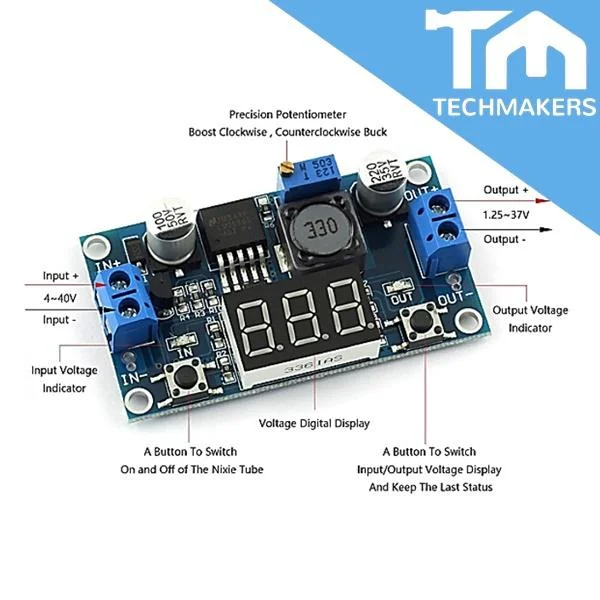

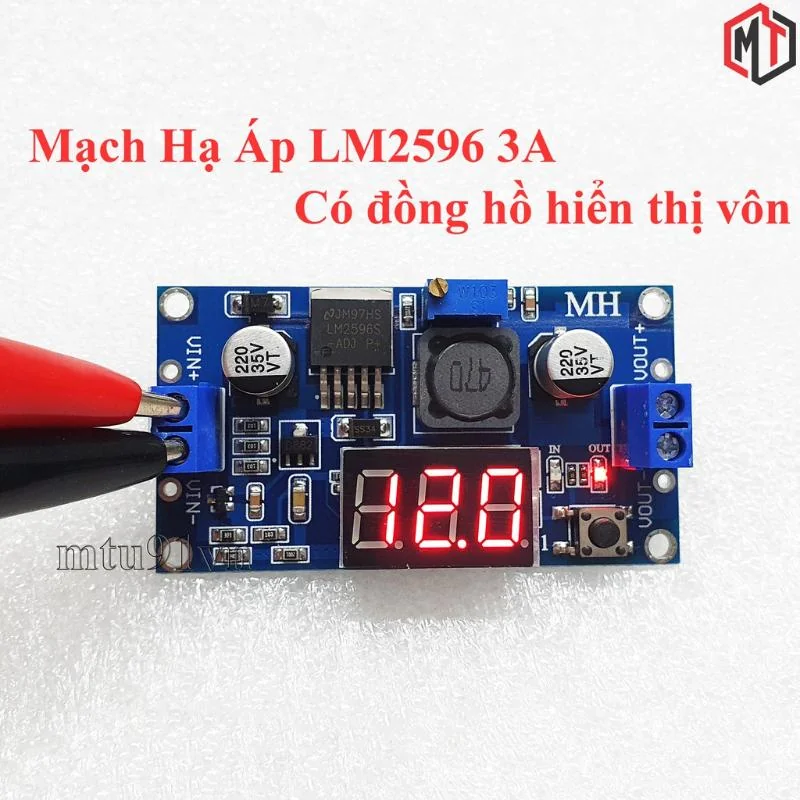

Mạch giảm áp DC LM2596 với 3 led 7 đoạn hiển thị nguồn ngõ ra/vào tiện dụng cho quá trình sử dụng (hiển thị giá trị điện áp sai số trong khoảng +-0,05V), mạch cho dòng điện ngõ ra lên đến 3A. Mạch còn có nút nhấn để chuyển đỗi đo áp ngõ vào và ngõ ra.

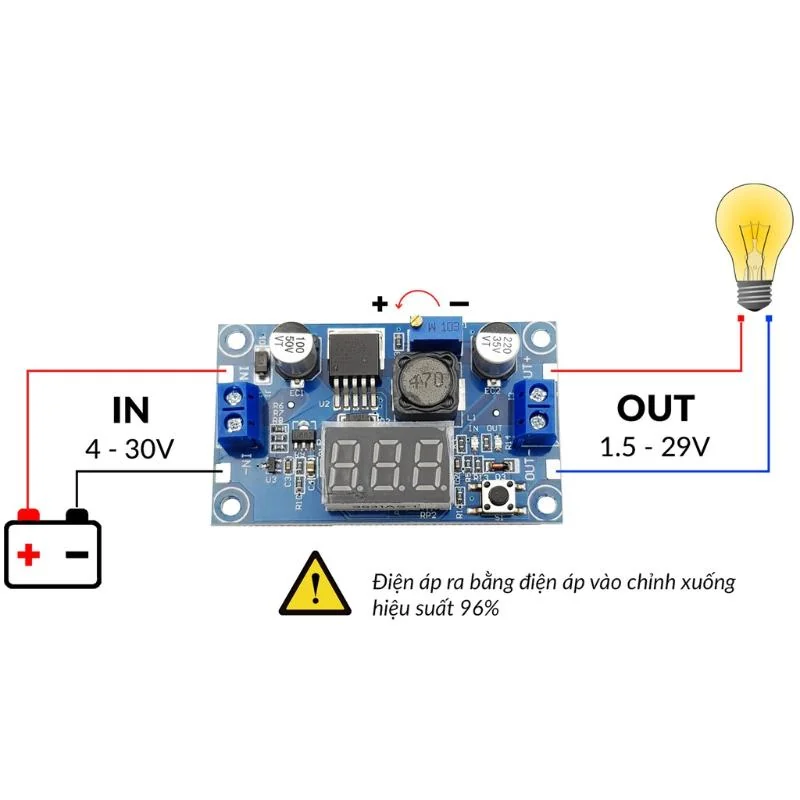

Mạch giảm áp DC nhỏ gọn có khả năng giảm áp từ 30V xuống 1.5V mà vẫn đạt hiệu suất cao (92%) . Thích hợp cho các ứng dụng chia nguồn, hạ áp, cấp cho các thiết bị như camera, motor , robot,…

Thông số kỹ thuật:

– Điện áp đầu vào: Từ 3V đến 30V. (Led chỉ hiển thị khi đầu vào>=4.5V)

– Điện áp đầu ra: Điều chỉnh được trong khoảng 1.5V đến 30V.

– Dòng đáp ứng tối đa là 3A. ổn định ở 2A ,

– Hiệu suất : 92%

– Công suất : 15W

– Xuất xứ: Trung Quốc

** Lưu ý :Nếu bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.

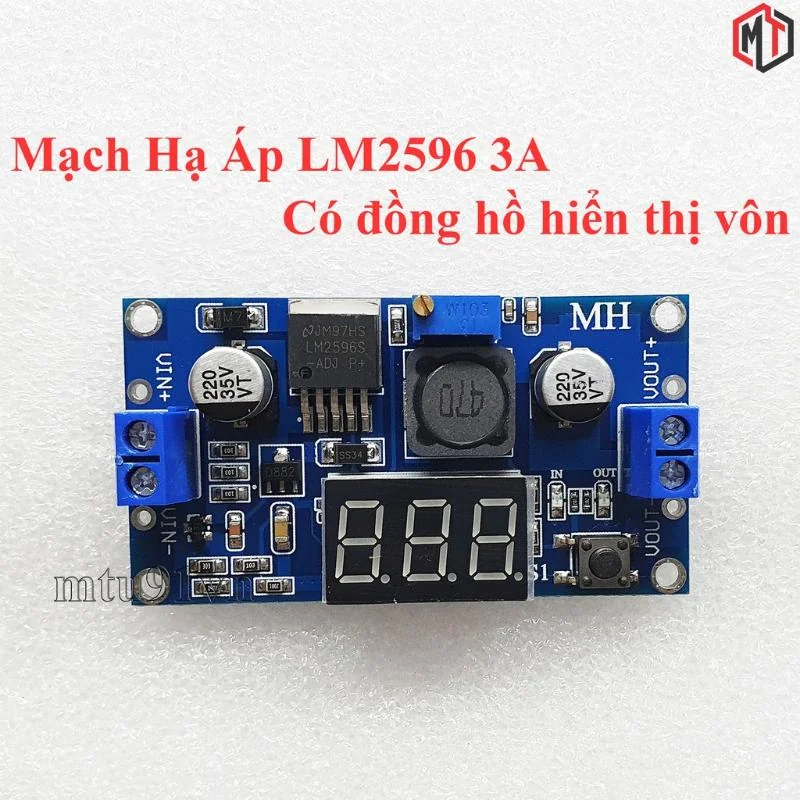

** Ở Phiên bản 1 nút nhấn: nhấn 1 lần chuyển Hiển thị giữa Volt in và out

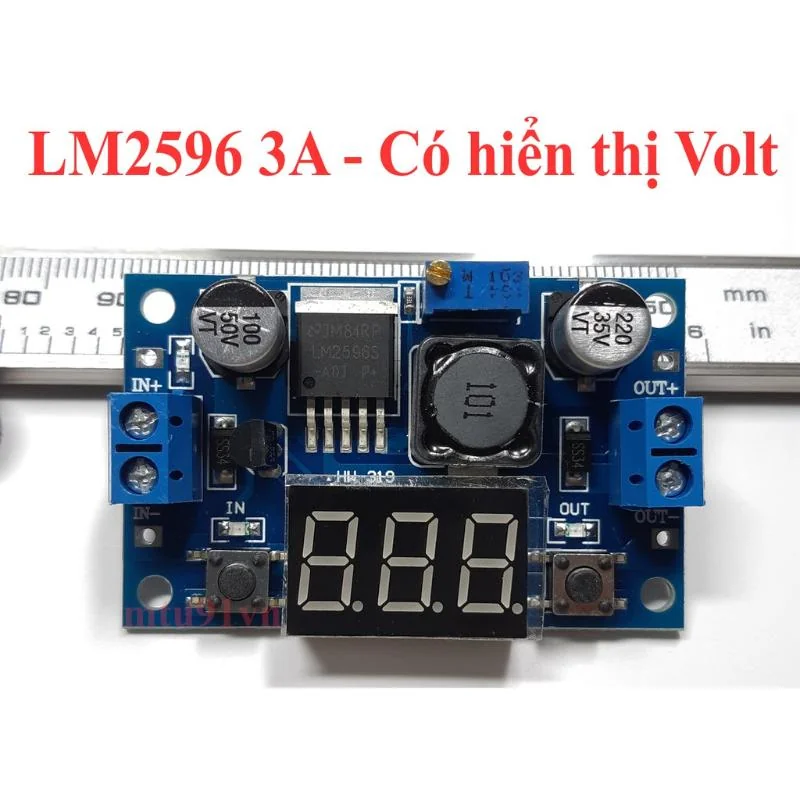

** Ở Phiên bản 2 nút nhấn: nhấn nút ở mỗi phia1 để Hiển thị Volt in / Volt out

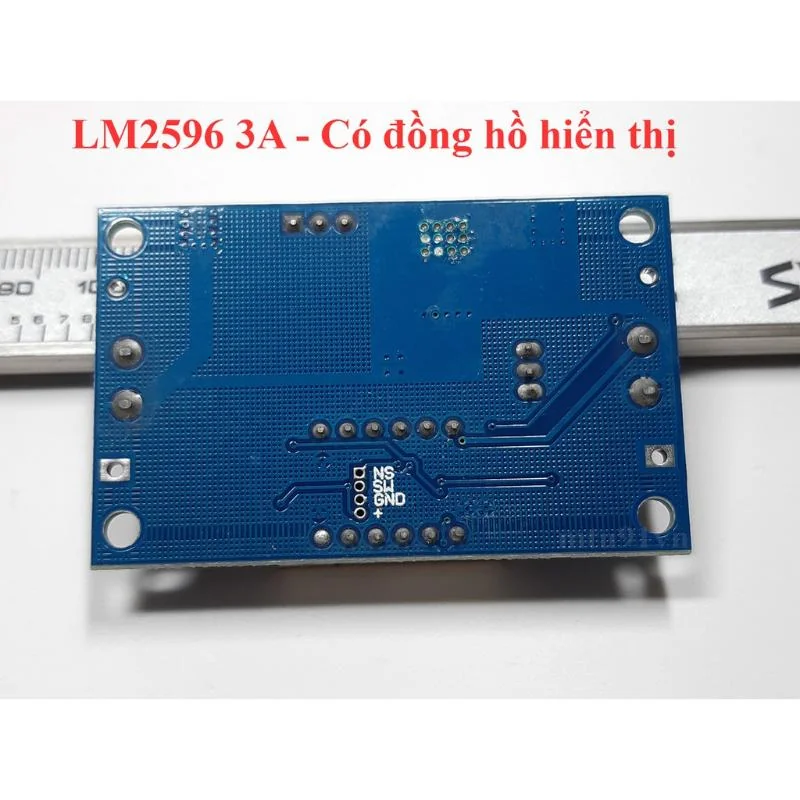

2 Phiên bản cùng sài IC LM2596S – ổn áp xung, chỉ khác nhau ở thiết kế bo mạch

* Nên gắn thêm tản nhiệt nếu cần dùng liên tục lâu dài
