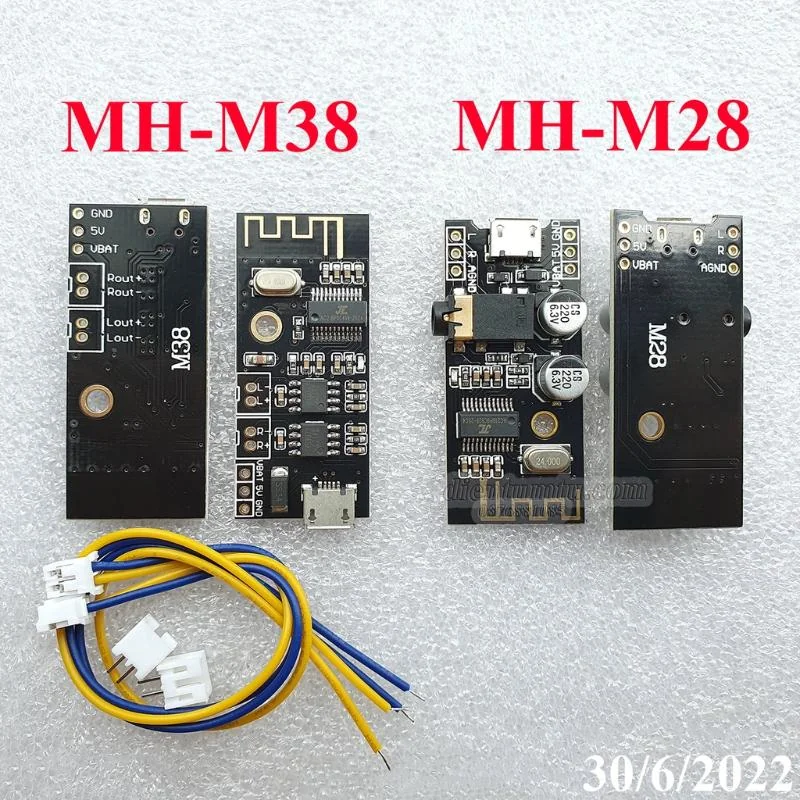

Mạch – Module Thu Phát Tín Hiệu Bluetooh 4.2 MH-M28 – MH-M38, DIY Loa, Lắp Amply

Mạch Thu Phát tín hiệu Bluetooth âm thanh MH-MX8 4.2 hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã không mất dữ liệu WAV / WMA / FLAC / APE / MP3, đầu ra kênh kép stereo.

Sau khi mạch nhận tín hiệu Bluetooth âm thanh được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.

Đèn báo màu xanh mô-đun:

– Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;

– Khi kết nối Bluetooth được bật, đèn báo luôn sáng;

– Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.

Thông số kỹ thuật mạch nhận tín hiệu bluetooth

– Điện áp hoạt động: 5VDC

– Tín hiệu ngõ ra: L – GND – R

– Tín hiệu ngõ vào: Bluetooth 4.2

– Độ nhạy: -87dbm

– Nhiệt độ hoạt động: -40 ~ 85 độ C

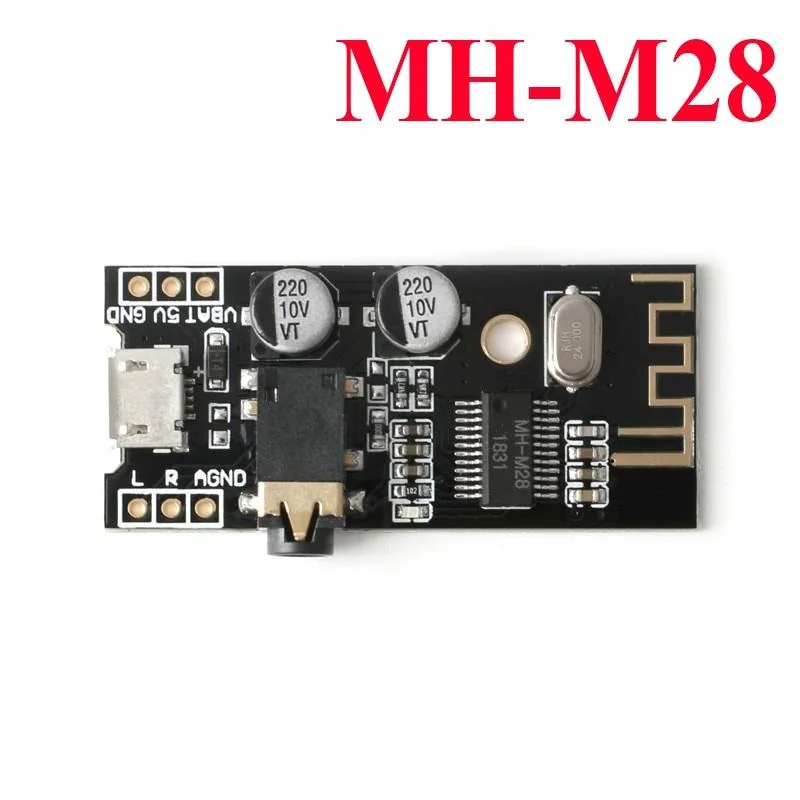

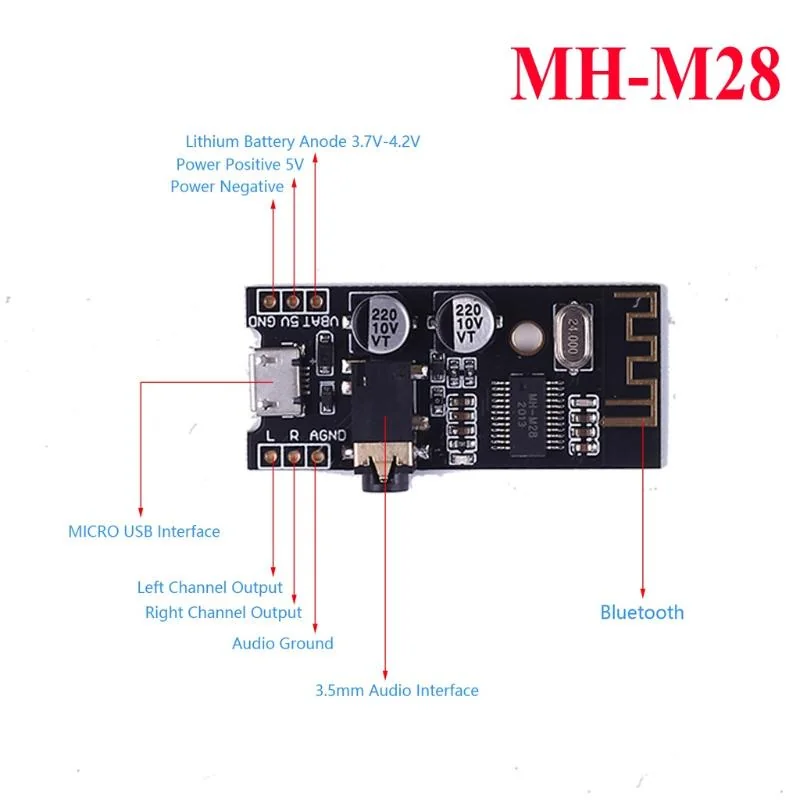

Sơ đồ chân M28

– 5V: The positive 5 v power supply

– GND: Power supply cathode

– VBAT: The positive 3.7 4.2 V lithium battery

– L: The left sound channel output

– R: The right sound channel output

– AGND: In the audio

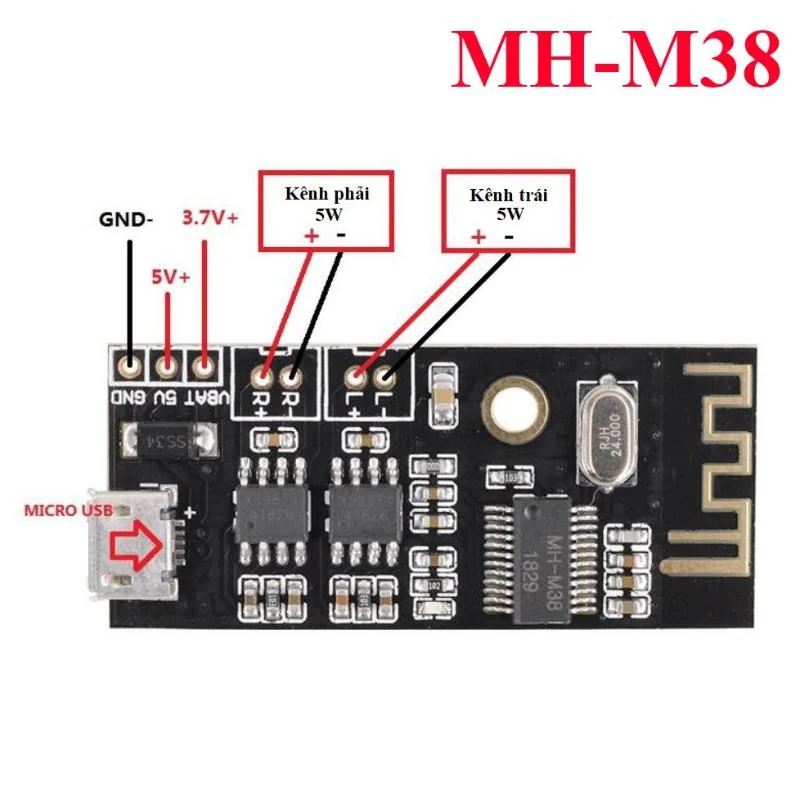

Sơ đồ chân M38

– 5V:The positive 5v power supply

– GND: Power supply cathode

– VBAT: The positive 3.7 4.2 V lithium battery

– L + / L -: Left sound channel output (directly connect the speaker)

– R + / R -: Right sound channel output (directly connect the speaker)

Lưu Ý:

1. Cấp nguồn: Bạn có thể trực tiếp sử dụng cáp USB MICRO USB 5V để cung cấp điện trực tiếp hoặc bạn cũng có thể kết nối nguồn điện 5V hoặc pin lithium 3.7V (như hình dưới đây). Lưu ý rằng giao diện cấp nguồn 5V và 3.7V khác nhau. Điện áp 5V được kết nối với 5V, pin 3.7V được kết nối với VBAT

2. Đầu ra âm thanh: Tai nghe có thể được kết nối trực tiếp với cổng âm thanh 3,5mm hoặc có thể được nối dây cho đầu vào âm thanh của bảng khuếch đại công suất (giao diện L / R / AGND có thể được nối trực tiếp như hiển thị.
