Mạch Giải Mã Âm Thanh Bluetooth 4.1 5.0 XY-BT-MINI – VHM-314

——————————————————————————————————————————————————-

==> Xin Lưu Ý: Đây là module đảm nhiệm vai trò Thu Phát Bluetooth , Module chưa có bộ phận khuyếch đại nên Cần thêm Mạch khuyếch đại , Mạch tăng cường công suất để có hệ thống âm thanh hoàn chỉnh.

——————————————————————————————————————————————————-

——————————————————————————————————————————————————-

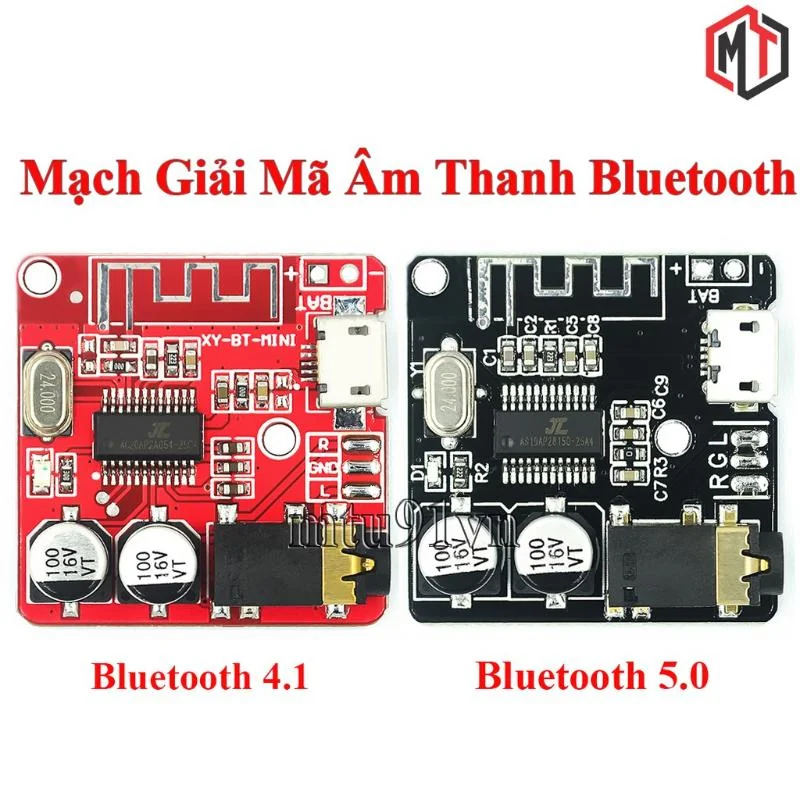

Có 2 Phiên Bản:

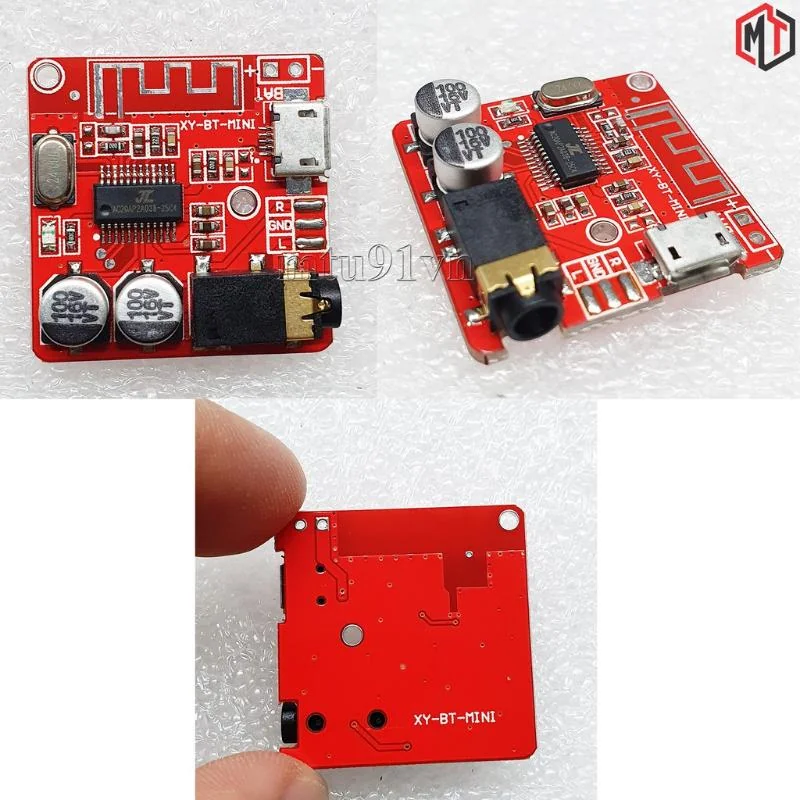

+ Hỗ trợ Bluetooth 4.1 : Board Đỏ

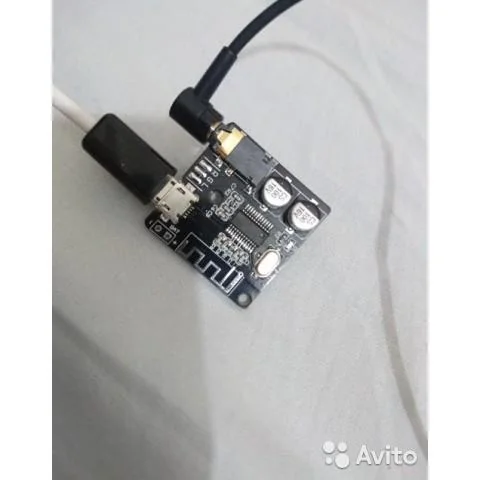

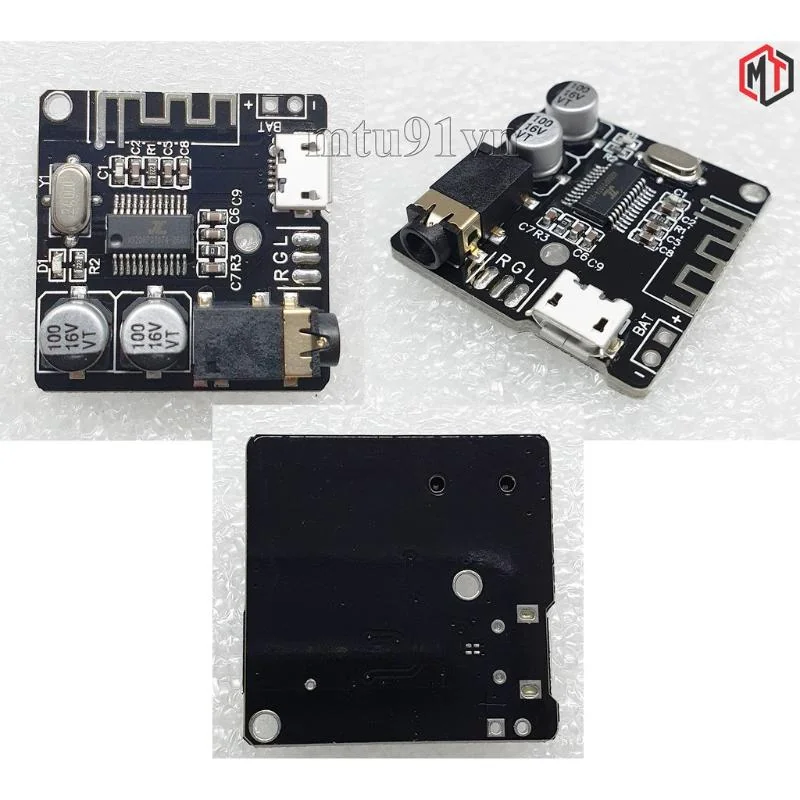

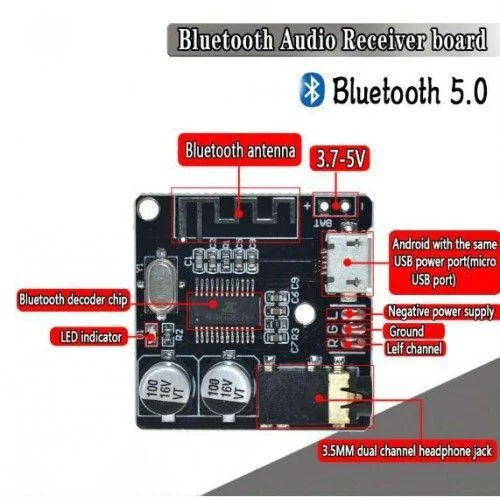

+ Hỗ trợ Bluetooth 5.0 : Board Đen , Tương thích các smartphone đời mới, BT 5.0 hoạt động tầm xa và tiết kiệm pin hơn

– Đây là mạch giải mã âm thanh Bluetooth từ các thiết bị phát như điện thoại, máy tính bảng, laptop,…

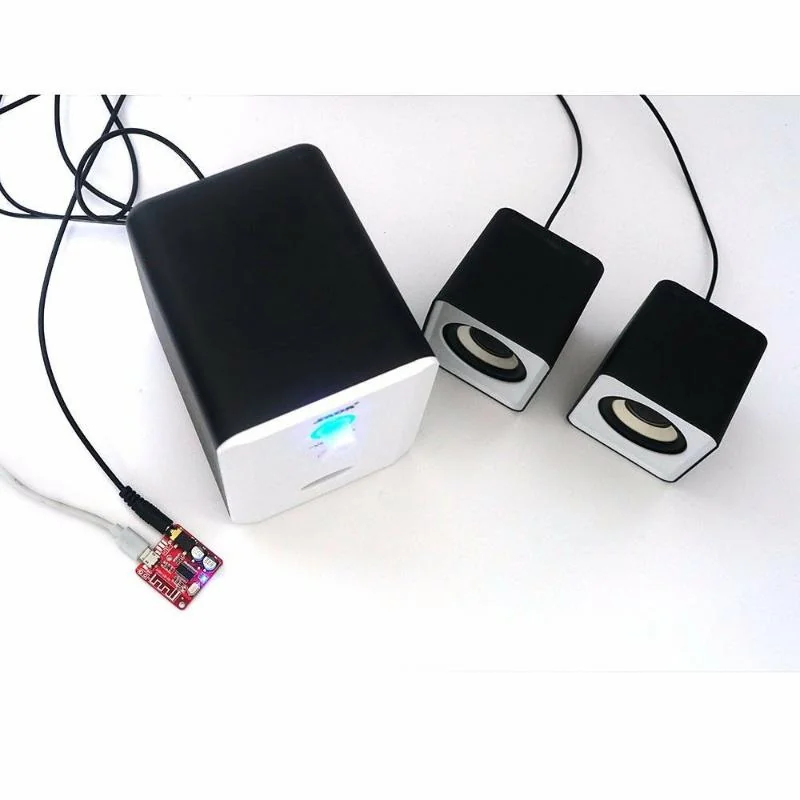

– Thích hợp diy chế loa bluetooth, thay mạch loa kéo,…Biến Loa vi tính thường thành loa Bluetooth

– Mạch hỗ trợ kết nối tự động trở lại, hỗ trợ giải mã WAV + APE + FLAC + MP3, đầu ra âm thanh nổi.

– Tương thích các loại Pin 1S 18650 / Lithium 3,7V, nếu dùng accquy thì cần qua mạch hạ áp về 5V (mạch LM2596,XL4015, mạch sạc TP4056,…)

Thông số kĩ thuật :

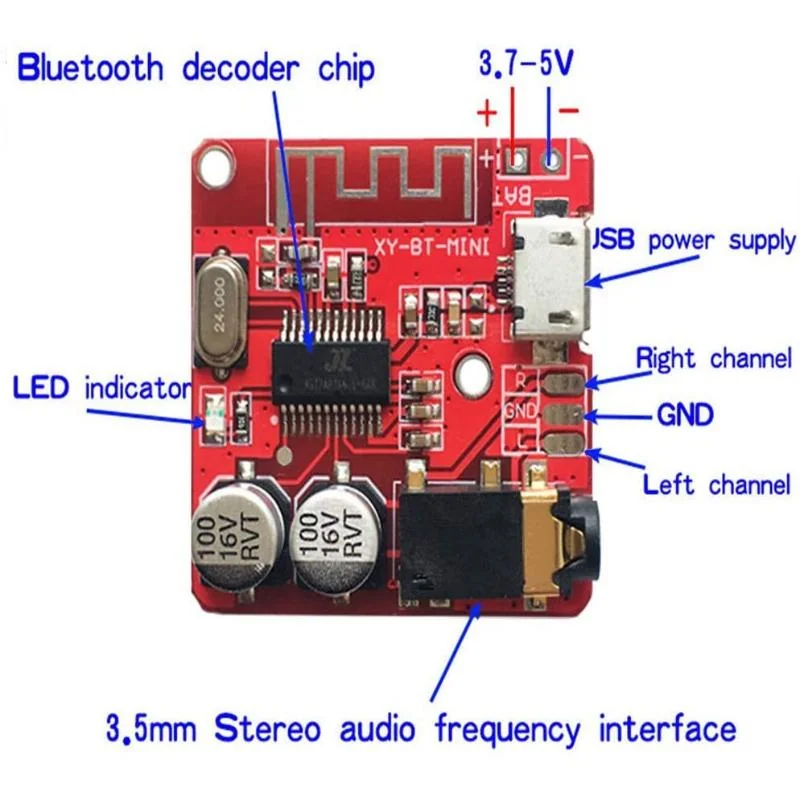

– Nguồn vào : Cổng MicroUSB 5v hoặc DC 3.7V – 5V thông qua chân dùng kết nối với Pin Lithium 18650.

– Hỗ trợ Bluetooth 4.1 / 5.0. Tương thích ngược với các chuẩn bluetooth cũ.

– Cấu hình Bluetooth hỗ trợ : A2DP / AVCTP / AVDTP / AVRCP / HFP

– Khoảng cách truyền tối đa :12m Tùy điều kiện môi trường

– Đèn LED :Chế độ Bluetooth bật đèn xanh

– Ngõ ra âm thanh: Jack audio 3.5mm – 3 pin L – GND – R

– Truyền âm thanh stereo chất lượng cao.Nguồn âm thanh đầu ra có thể được cắm vào tai nghe, **kết nối với bộ khuếch đại công suất và các thiết bị khác

Lưu ý:

– Mạch không có chức năng bảo vệ pin. Để kéo dài tuổi thọ của pin cũng như đảm bảo an toàn trong quá trình sữ dụng, nên kết nối thêm với mạch sạc pin có chức năng bảo vệ pin.

– Khi cấp nguồn cho mạch nên sử dụng pin riêng, nguồn riêng hoặc dùng IC cách ly nguồn nếu dùng chung nguồn với mạch công suất, tránh hiện tượng rè, ù xì vì nhiễu nguồn.

– Tùy vào từng đợt hàng, các yếu tố sau: màu sắc của bo mạch, màu sắc và ký hiệu trên các linh kiện điện tử trên bo mạch, các ký hiệu và chữ viết trên bo mạch, thiết kế mạch điện cũng như vị trí các linh kiện trên bo có thể sẽ không giống hình mô tả 100%. Tuy nhiên kích thước, chức năng cũng như hình dạng tổng thể của sản phẩm không thay đổi.

• Xuất Xứ: Trung Quốc

• PP: Điện Tử MTU

• Địa chỉ: 257/8/16 Nguyễn Thị Thập ,Quận 7, Hồ Chí Minh
