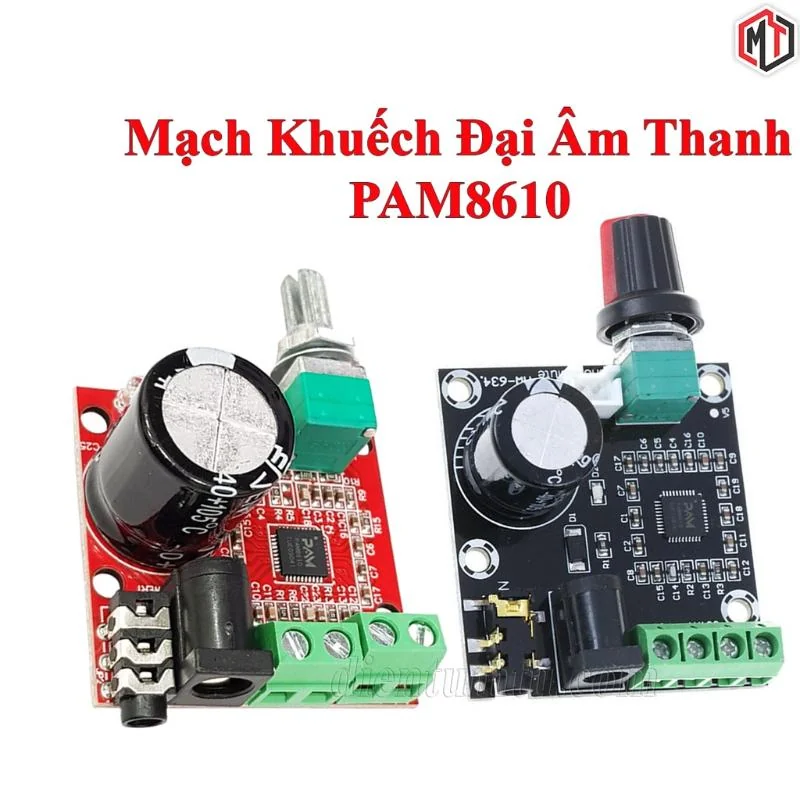

Mạch Khuếch Đại Âm Thanh PAM8610 TDA2030 Class D 12V 2x10W 2x15W

Mạch khuếch đại âm thanh PAM8610 10W Hifi 2.0 Class D được thiết kế dựa trên IC PAM8610 với công suất khuếch đại 2x10W chuẩn class D, đặc điểm ưu việt của khuếch đại tín hiệu âm thanh Class D là ít tỏa nhiệt, hiệu suất ngõ ra cao và kích thước nhỏ gọn, mạch có thể điều chỉnh âm lượng ngõ ra trực tiếp trên board bằng volume, âm thanh ngõ vào qua cổng 3.5mm.

Mạch khuếch đại âm thanh PAM8610 10W Hifi 2.0 Class D được thiết kế nhỏ gọn nhưng đầy đủ các chức năng bảo vệ quá dòng, quá nhiệt và chống ngắn mạch, giúp bạn thiết kế một vài mạch loa cầm tay với âm thanh trung thực sống động hoặc một máy phát nhạc cầm tay với công suất cao một cách dễ dàng.

THÔNG SỐ KỸ THUẬT:

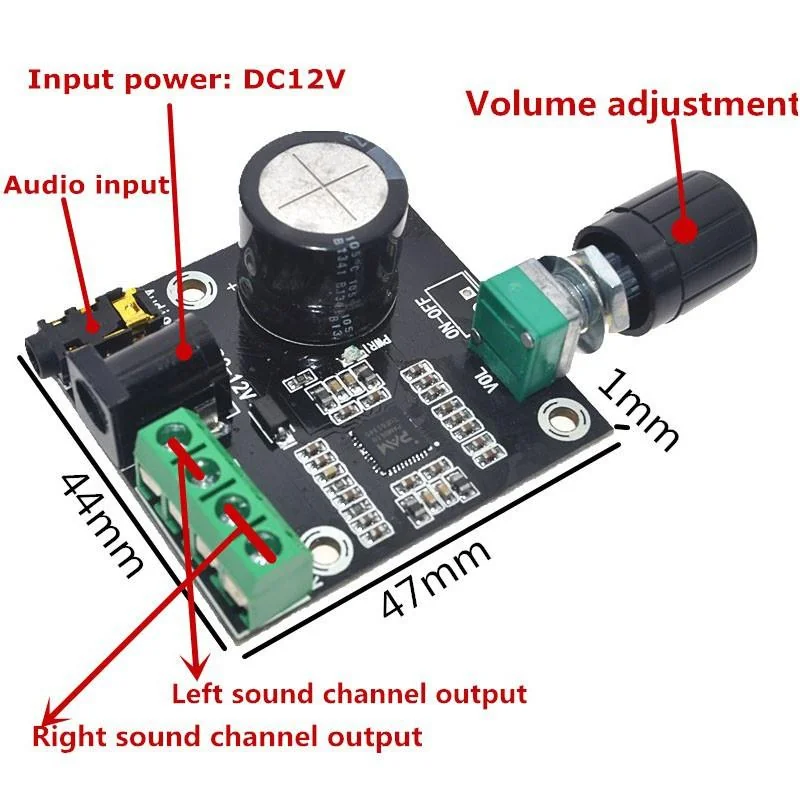

+ Điện áp hoạt động : 7-15V (cổng DC 5.5*2.1)

+ Công suất đầu ra : 10W *2 (8Ω) hoặc 15W *2 (4Ω)

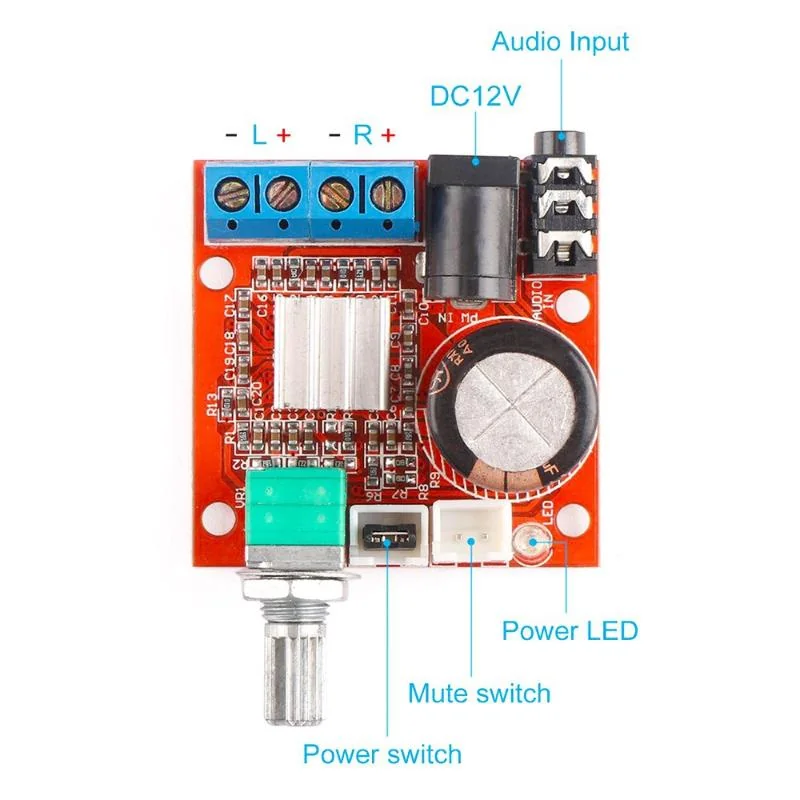

+ Tín hiệu ngõ vào: Jack Audio 3.5

+ Tín hiệu ngõ ra: 4 dây.

+ Hiệu suất ngõ ra: 90%.

+ Đáp ứng tần số: 20 ~ 50000Hz.

+ Dòng điện ở chế độ tĩnh: 20mA.

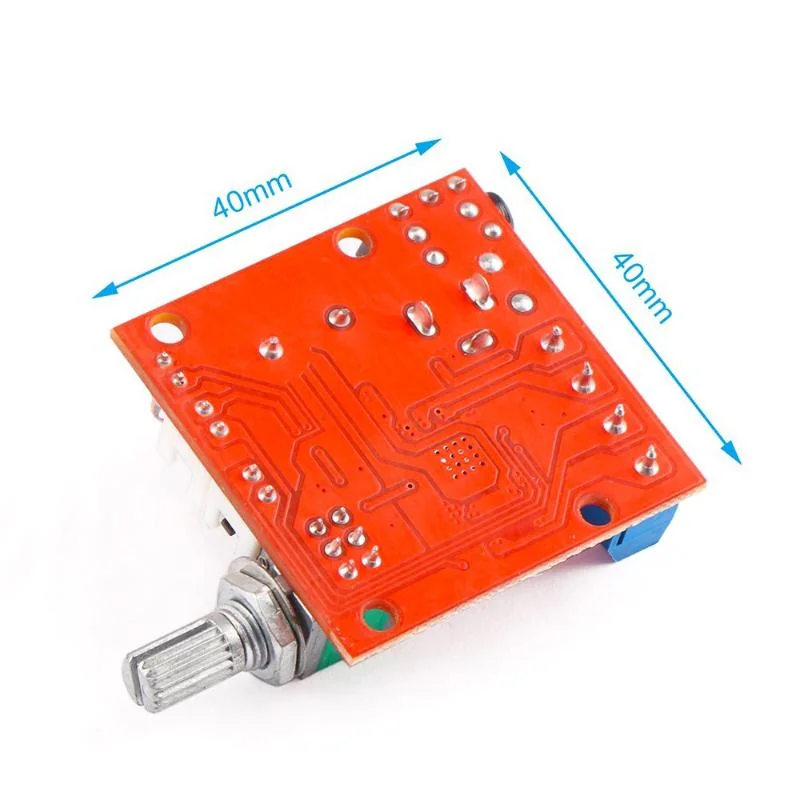

+ Kích thước: 40 x 40mm.

Lưu ý:

* Mạch dùng bền và ổn định với điện 1 chiều 12VDC , phù hợp nhất với Pin 3s, để chạy được loa 4Ω cần tối thiểu dòng 2A

* Mạch không có chống ngược cực

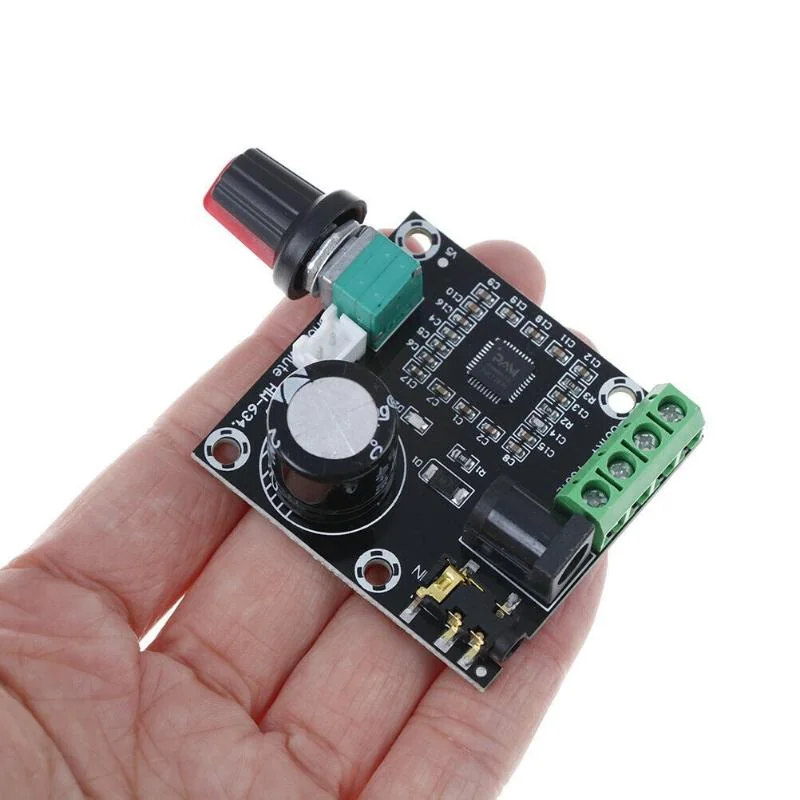

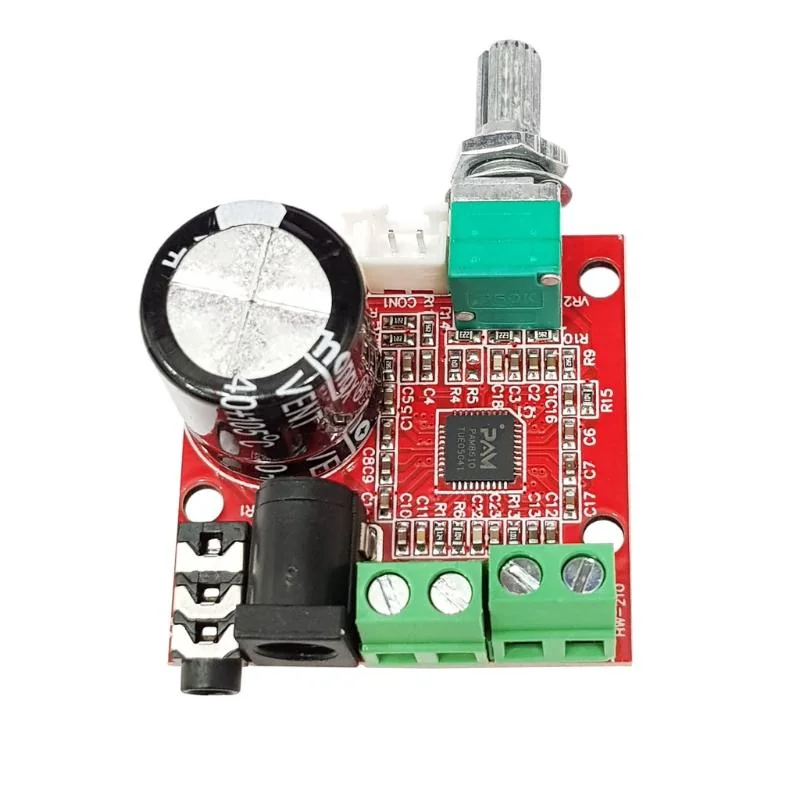

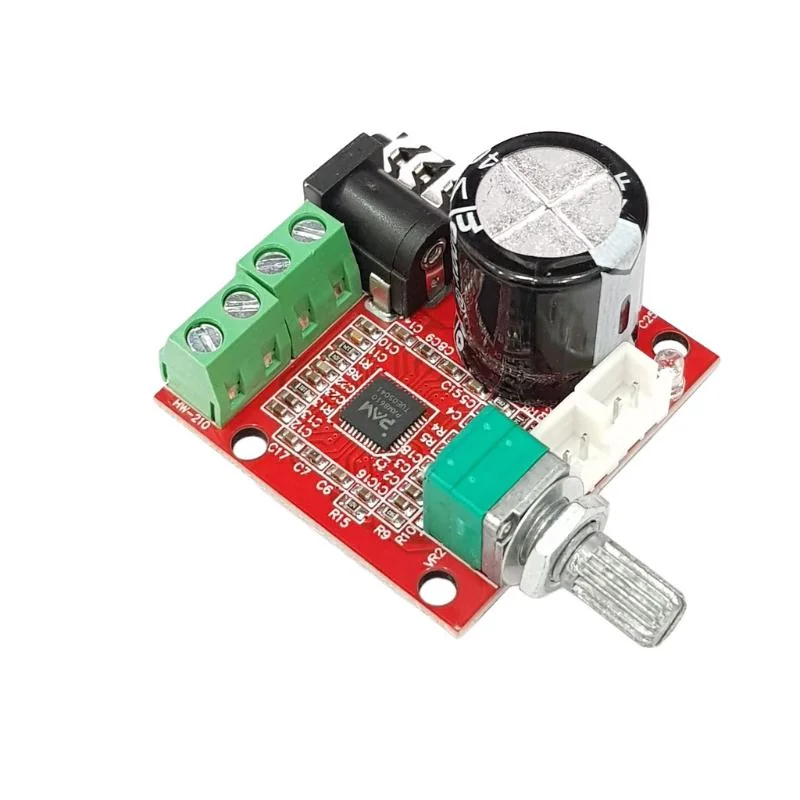

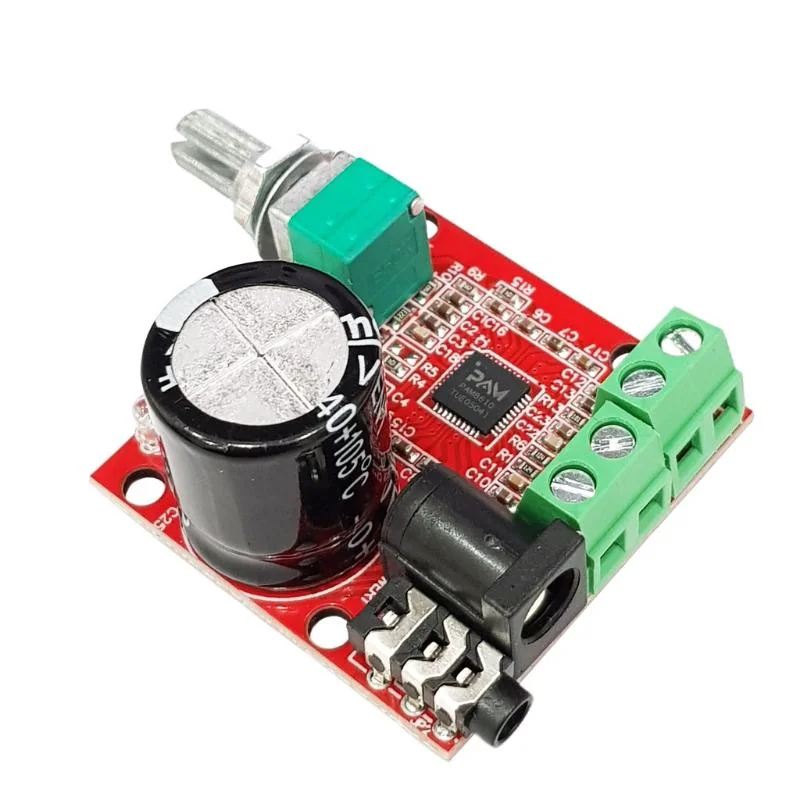

* Mạch Đen Có điều chỉnh volume (kèm núm nhựa màu ngẫu nhiên), mạch đỏ không có

* Mạch đỏ được dán sẵn tản nhiệt
