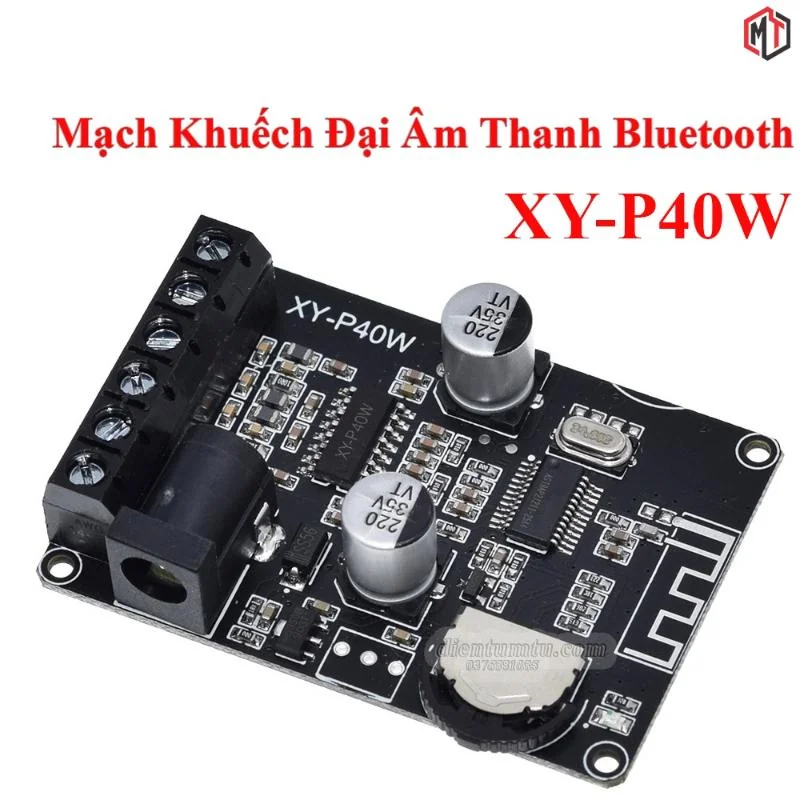

Mạch khuếch đại âm thanh Bluetooth 5.0 XY-P40W DC 6~24V

Mạch khuếch đại âm thanh Bluetooth 5.0 XY-P40W DC 6~24V

Thông Số Kỹ Thuật:

+ Model : XY-P40W

+ Điện áp hoạt động : DC 6 ~ 24V (khuyến nghị 12V trở lên, không vượt quá 25V)

+ Dòng điện tối thiểu : 2A

+ Hỗ trợ Bluetooth 5.0, tương thích ngược 4.0 và 2.1

+ Khoảng cách truyền tối đa : tối đa 15 mét (không bị cản trở)

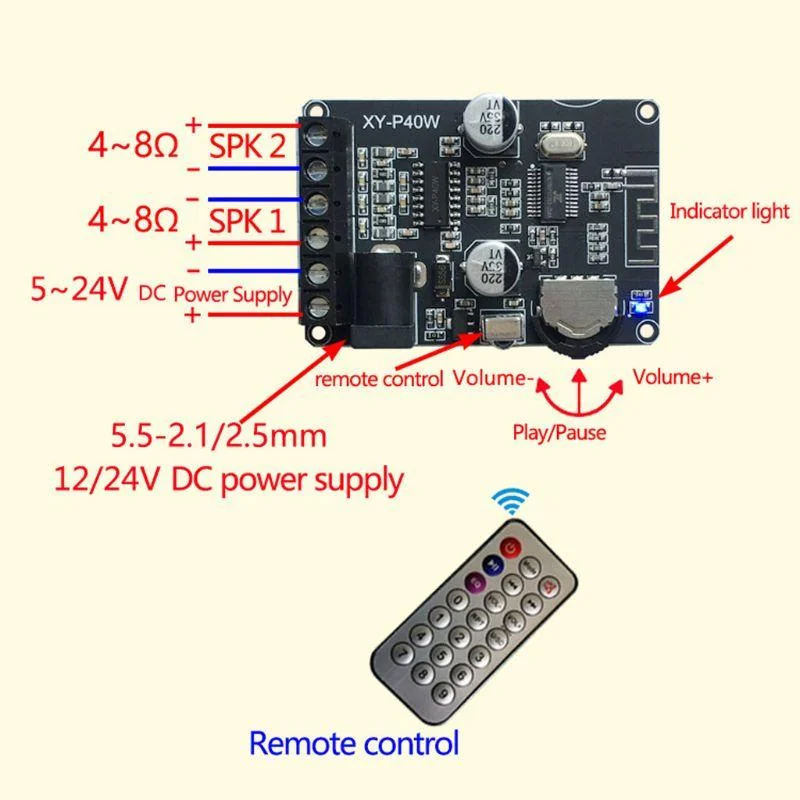

+ Ngõ ra : 2 kênh

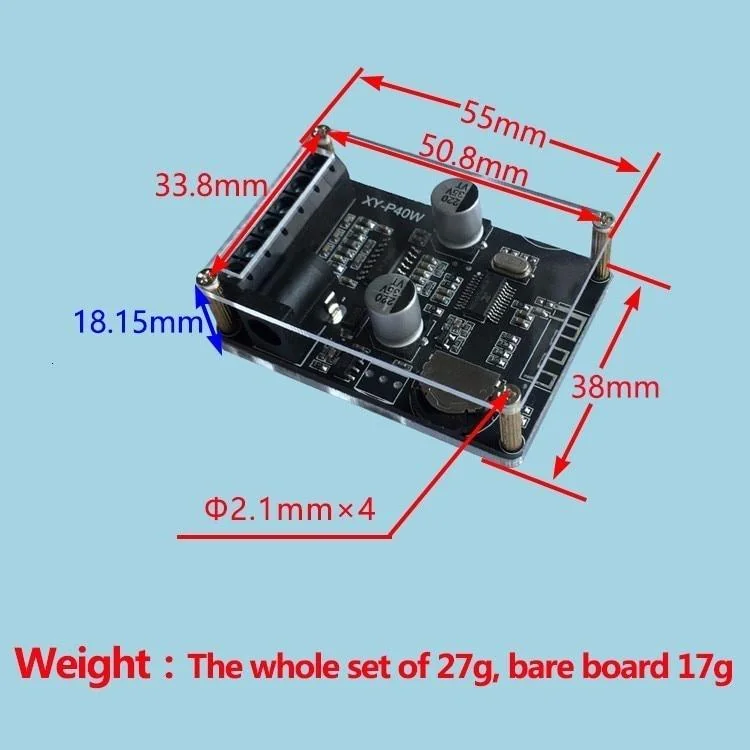

+ Kích thước : 55x38x11(mm)

Công suất đầu ra ：

👉20W * 2 tại 12V với loa 4Ω

👉30W * 2 tại 16V với loa 4Ω

👉30W * 2 tại 21V với loa 8Ω

👉40W * 2 tại 24V với loa 8Ω ( yêu cầu thêm tản nhiệt)

Lưu ý : Nguồn khuyến nghị 2A trở lên. Khi hoạt động với loa 4Ω, nguồn điện phải dưới 16V ; khi hoạt động với loa 8Ω, nguồn cung cấp phải dưới 24V. Nếu cấp trên 24V sẽ cháy mạch.

Cơ chế bảo vệ :

_ Bảo vệ ngược cực

_ Bảo vệ ngắn mạch

_ Bảo vệ quá nhiệt

– Điều chỉnh âm lượng bằng chiết áp tròn trên mạch

– Tương thích các smartphone đời mới, BT 5.0 hoạt động tầm xa và tiết kiệm pin hơn

– Hỗ trợ phát Bluetooth từ các thiết bị phát như điện thoại, máy tính bảng, laptop,…

– Nguồn điện phù hợp : từ 5V đến tối đa 26V, dưới 5V mạch có thể không hoạt động…, >26V hư mạch.

– Thích hợp DIY chế loa, thay mạch loa kéo,..

– Linh kiện/màu sắc/thông tin in trên mạch có thể khác nhau tùy đợt hàng, tuy nhiên thông số chức năng không thay đổi

LƯU Ý:

+ Nếu nguồn điện thấp và công suất đầu ra lớn, có thể gây ra tiếng ồn, hãy giảm âm lượng và dùng nguồn cung cấp lớn hơn.

+ Đặc thù là hàng Điện Tử nên sẽ có 1 vài thay đổi nhỏ về màu sắc linh kiện cũng như chữ in trên pcb mà không làm ảnh hưởng đến kết cấu và mô tả sản phẩm ( thay đổi tùy vào nhà cung cấp theo từng đợt hàng)
