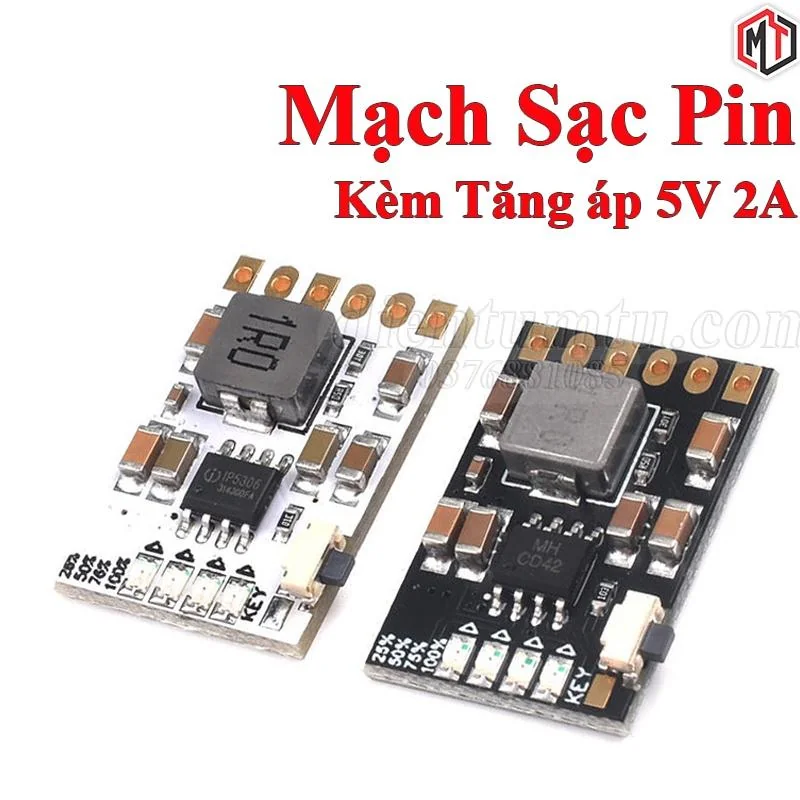

Mạch Sạc & Bảo Vệ Pin Lithium-ion 3.7-4.2v – có Tích Hợp Tăng áp 5V 2A MH-CD42

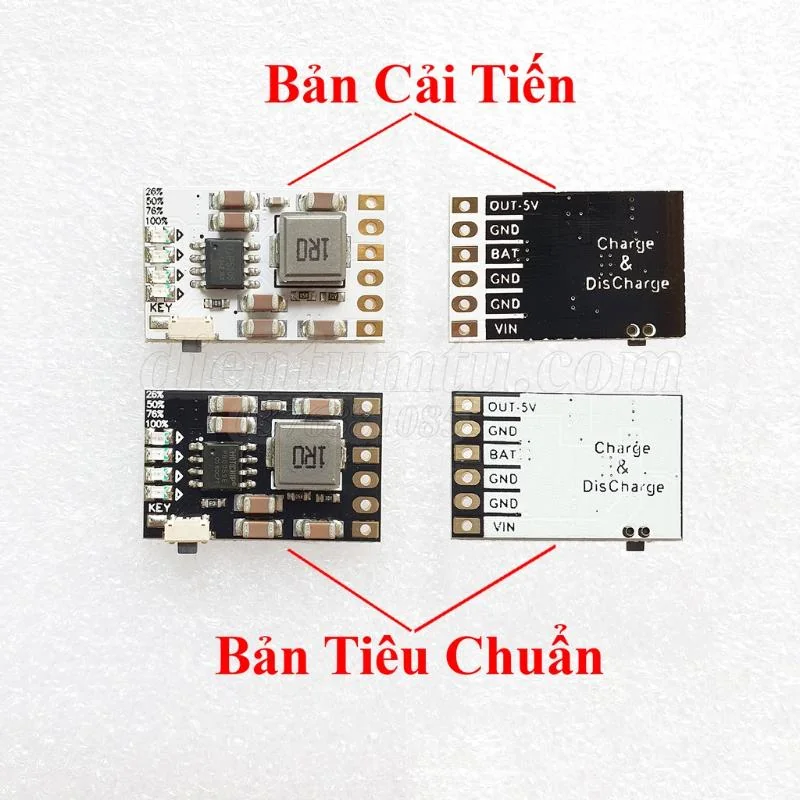

Sự Khác Nhau Giữa Phiên Bản Tiêu Chuẩn (TC) và Cải Tiến :

+ Phiên bản Tiêu Chuẩn: nếu tải nhỏ hơn 50mA, đầu ra (OUT 5V) sẽ bị tắt sau 30 giây: nếu tải lớn hơn 50mA, đầu ra sẽ được bật liên tục. Để bỏ chức năng này cho một số mạch tiết kiệm năng lượng (như Vi điều khiển ở chế độ Sleep) cứ sau chu kỳ <20s ta dùng chân IO kích 1 xung LOW (duy trì 100ms) vào chân Key (tương đương 1 cái nhấn – nhả)…hoặc mua Phiên bản Cải Tiến để tránh mất thời gian.

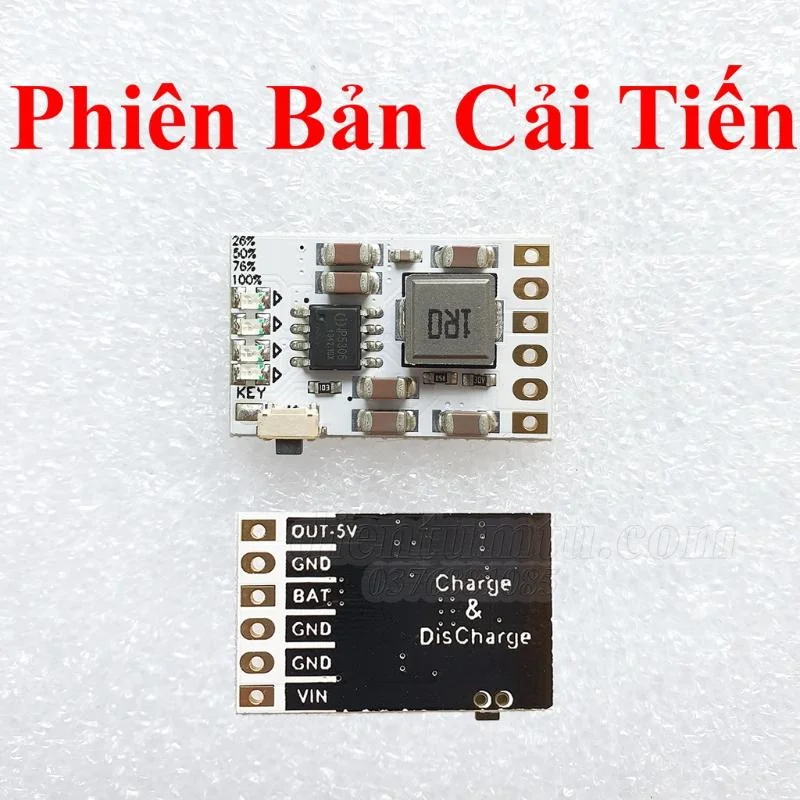

+ Phiên bản Cải Tiến : Dù có tải hay không tải thì vẫn luôn xuất ra nguồn 5V.

**** Phiên Bản Tiêu Chuẩn thích hợp cho các việc chế pin, sạc dự phòng, cần nhu cầu tiết kiệm pin

Phiên bản Cải Tiến: Tải ra xuất liên tục nên cần chế thêm công tắc, ứng dụng diy loa, lora, làm mạch công suất cho arduino , esp8266, esp32,…

THÔNG SỐ KỸ THUẬT:

➡ Điện áp đầu vào : 4.5~5.5VDC

➡ Dòng sạc : 0~2.1A

➡ Dòng xả pin : 0~3.5A

➡ Điện áp khi đầy pin: 4.2VDC

➡ Hiệu suất : 96%

➡ Điện áp đầu ra : 5VDC

➡ Dòng áp ra : 0~2.4A

➡ Nhiệt độ : -20~85 độ

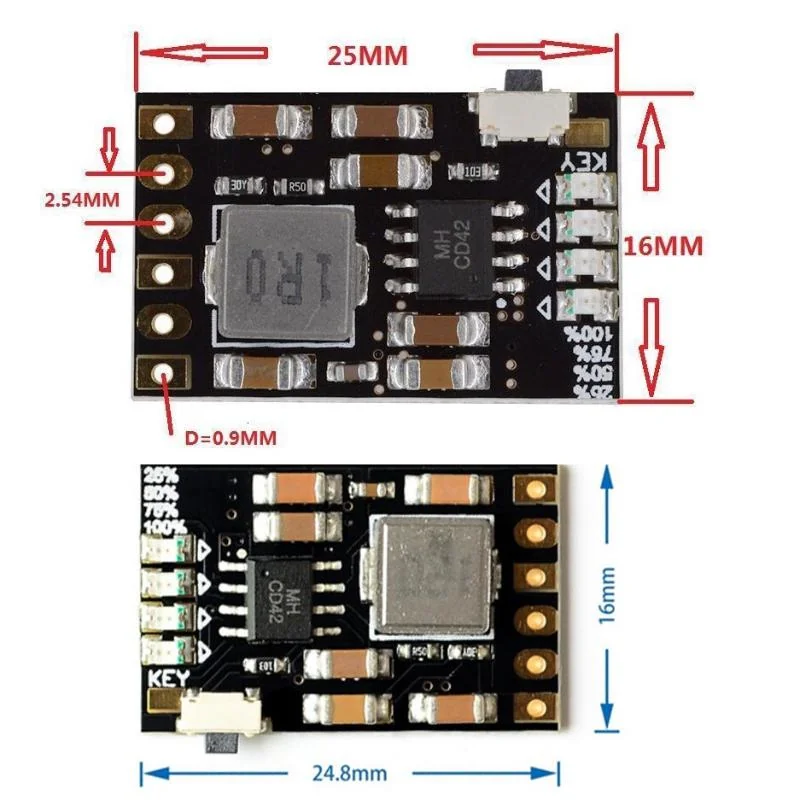

➡ Kích thước : 16x25mm

➡ Mô-đun đi kèm với chức năng bảo vệ pin lithium Bảo vệ quá

dòng (OCP) ,Bảo vệ quá áp (OVP), Bảo vệ ngắn mạch (SCP) Bảo vệ , quá nhiệt (OTP)

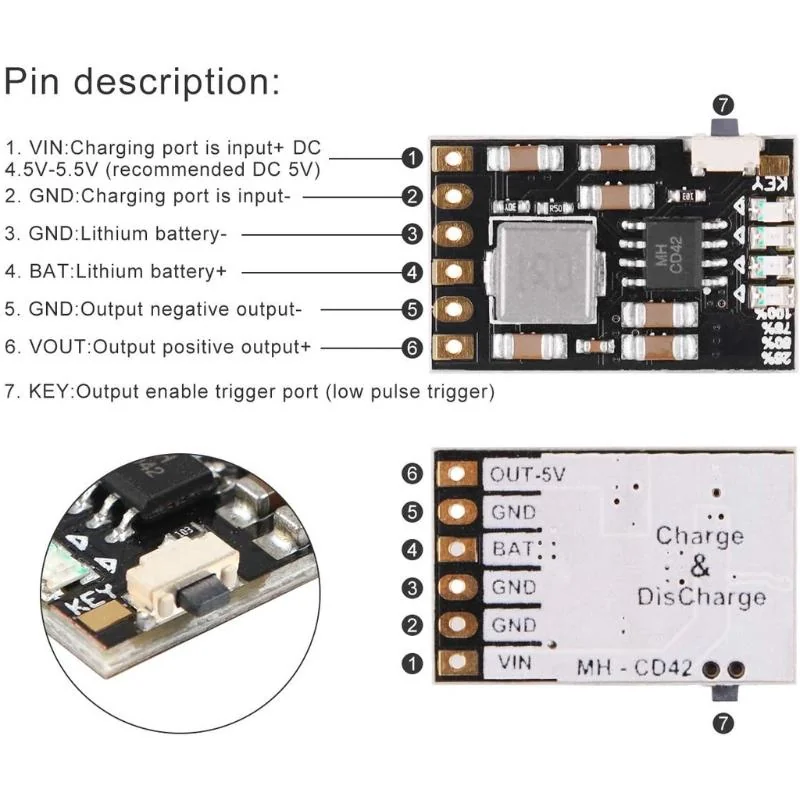

➡ Nút nhấn KEY giúp báo chỉ số % pin

Lưu ý: Mạch không có chống ngược nên cần Đấu nối đúng cực tính ghi trên mạch, sai sót sẽ hỏng ngay!
