Mạch Sạc và Bảo Vệ Pin 1S 3.2V/3.7V 12A (dùng cho Pin Lithium – Li-ion – 18650)

Mạch Sạc và Bảo Vệ Pin 1S 3.2V/3.7V 12A (dùng cho Pin Lithium – Li-ion – 18650)

– Chức năng: Sạc và bảo vệ cell Li-ion, dùng trong pin có mức điện thế từ 3.6v – 4.2v

– Số cell sử dụng: 1 cell Li-ion hoặc 2 cặp (2 cell) cell Li-ion mắc SONG SONG, thậm chí nhiều hơn nữa (3, 4 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn.

Thông số kỹ thuật:

+ Nguồn sạc : 4.2V (sạc pin 1s)

+ Điện áp sạc đầy : 4,25 ± 0,05V

+ Điện áp ngắt xả : ~ 2.45v (±0.1V)

+ Dòng xả liên tục: lên đến 12A

+ Dòng xả tối đa : <15A

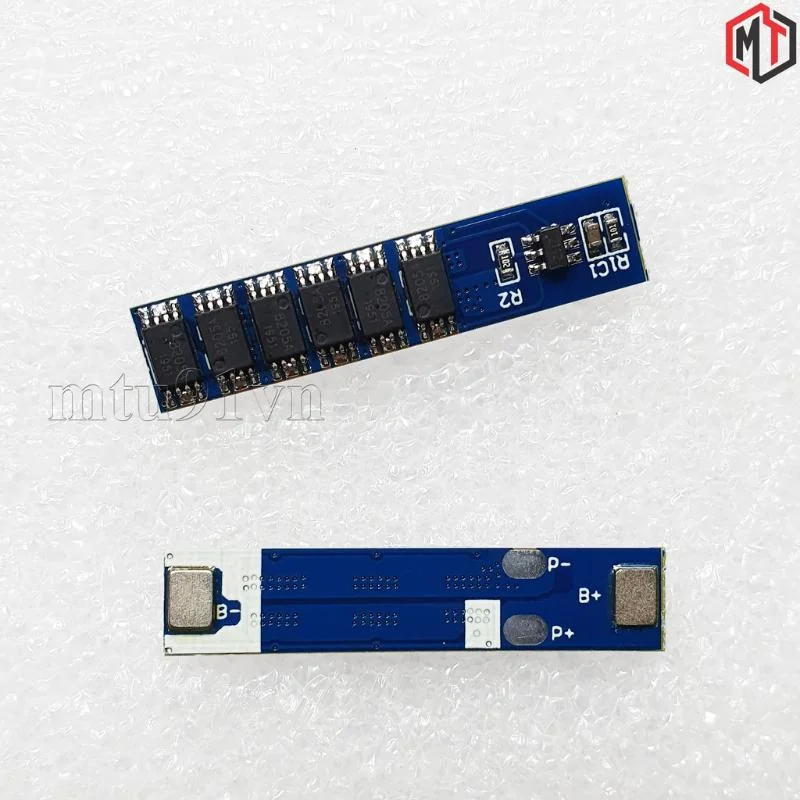

+ Transitor MOS bảo vệ và kiểm soát quá trình sạc xả: 8205A * 6

+ Kích thước: 35*7.4*2.2mm

Hướng dẫn Hàn chân:

+ chân B+ được nối với cực dương của pin.

+ chân B- Nối cực âm của pin.

+ chân P+ / P- Đầu ra Tải, đầu sạc vào

Lưu ý:

– Mạch sạc pin 3.7v dùng cho các pin có điện áp dịnh danh 3.6v~3.7v (18650, 21700, 26650, Lipo…v..v)

– Sử dụng cho pin Liion/lipo, không có chức năng cân bằng 1S

– Cần phải hàn trước khi sử dụng

– Mạch phù hợp sạc xả công suất cao

– Nên tự trang bị thêm tản nhiệt để mạch đạt hiệu quả cao nhất

* Màu sắc hoặc linh kiện trên mạch có thể khác nhau tùy đợt hàng, tuy nhiên thông số là không đổi
