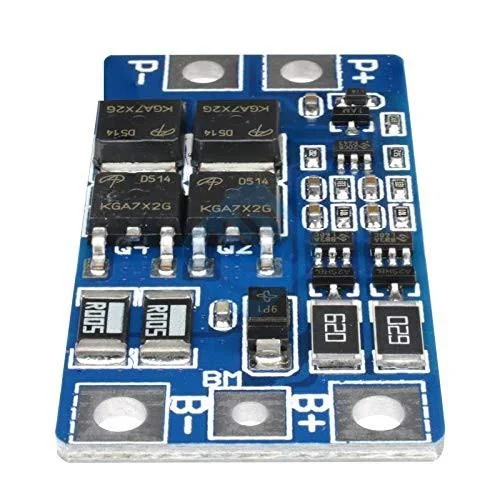

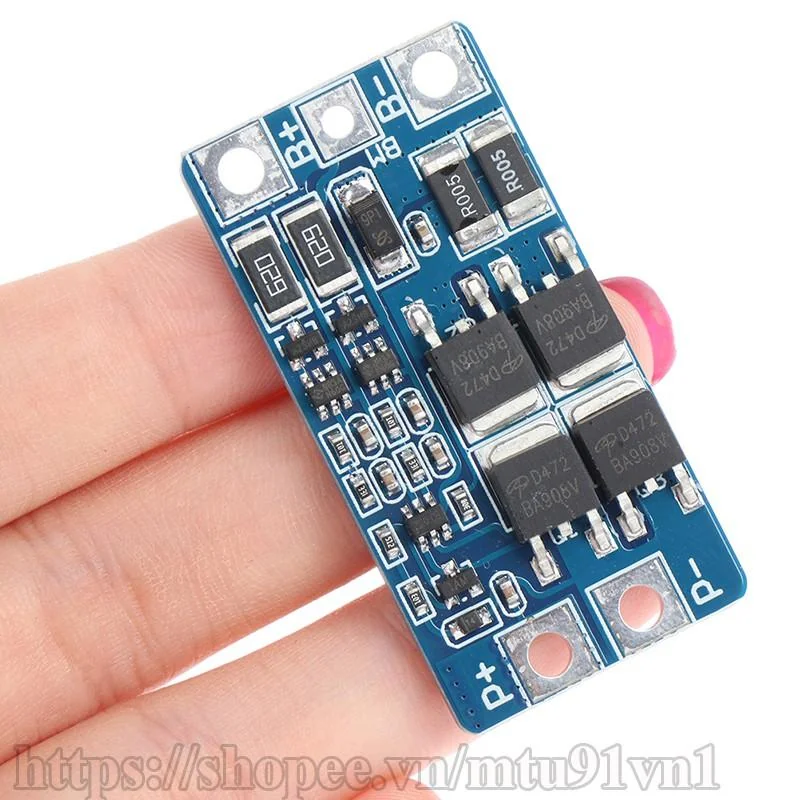

Mạch Sạc Pin Lithium 18650 2 cell HX-2S-JH20 – Sạc Cân Bằng và Bảo Vệ Pin 2s 8.4v 10A

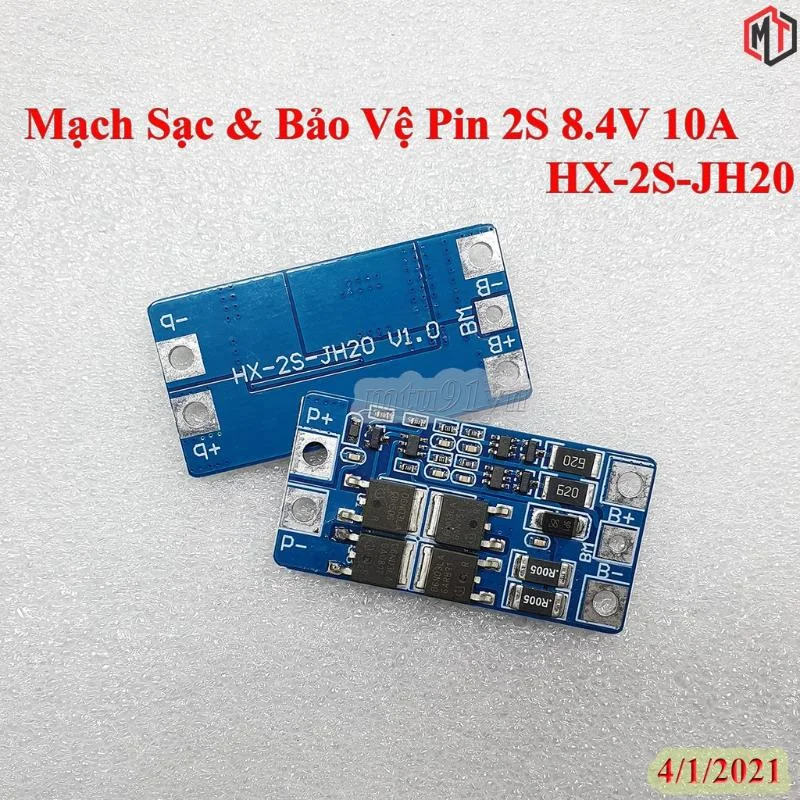

Mạch Sạc Bảo Vệ Nối Tiếp 2 Cell 20A HX-2S-JH20

Thông số kỹ thuật :

+ Điện áp hoạt động: DC8.4-9V

+ Điện áp sạc: 2.5-3.0V ± 0,05V

+ Điện áp quá sạc: 4,25-4,35V ± 0,05V

+ Dòng tải: 10A

+ Dòng tải tức thời tối đa: 20A

+ Nhiệt độ hoạt động: -40°C – + 50°C

+ Dòng tĩnh: <10uA

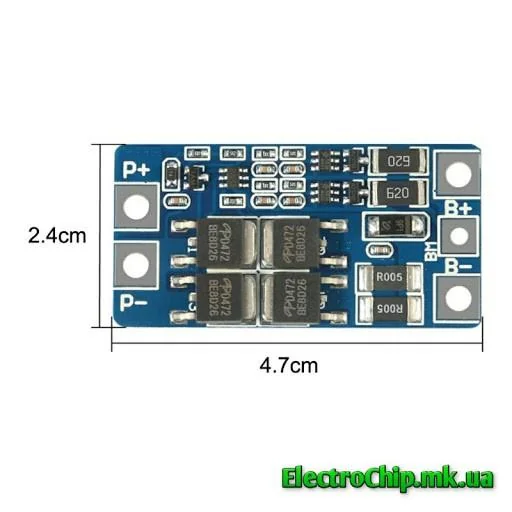

+ Kích thước: 47 x 24 x 3mm

– Chức năng: Sạc và bảo vệ cell Li-ion, dùng trong pin máy khoan, máy bắt vít và các thiết bị máy pin có mức điện thế từ 7.4V. – Số cell sử dụng: 2 cell Li-ion hoặc 2 cặp (4 cell) cell Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (6, 8 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn.

Quý khách lưu ý:

– Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.

– Nếu đóng 2S-1P (2 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C – 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).

– Nếu đóng 2S-2P (2 cặp cell nối tiếp – 4 cell) thì nên chọn cell có dòng xả từ 10C – 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).

– Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C – 10C thay thế.

– Các cell (cặp cell) phải sạc đủ volt (3.7V – 3.9V) và đều volt với nhau trước khi lắp vào mạch.

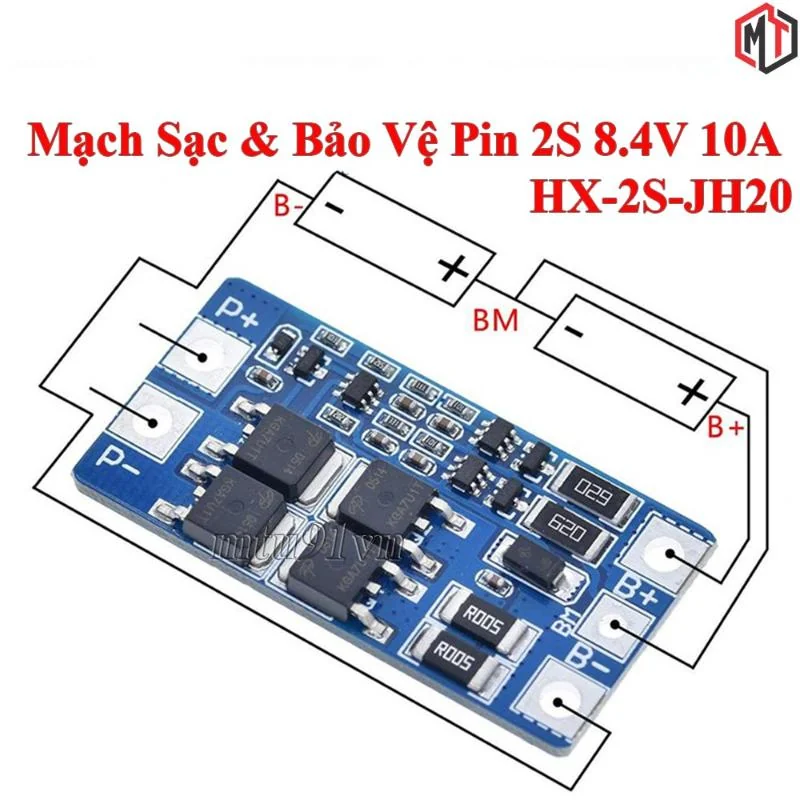

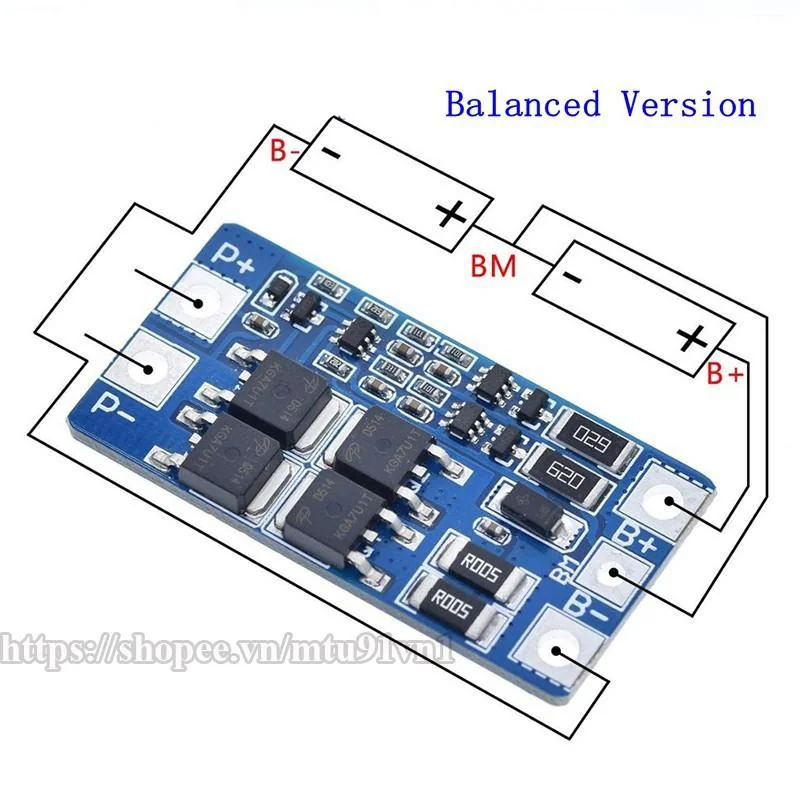

– Hàn theo thứ tự từ 0V 4.2V 8.4V 12.6V.

– Hai chân P- và P+ là hai đường ra Tải và là hai đường Sạc vào.

– Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc.HX-2S-JH20 Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.

– Một số mạch pin sau khi đấu/lắp cell vào, cần phải cắm sạc/cấp nguồn vào thì mạch mới xuất volt ra tại P- và P+.
