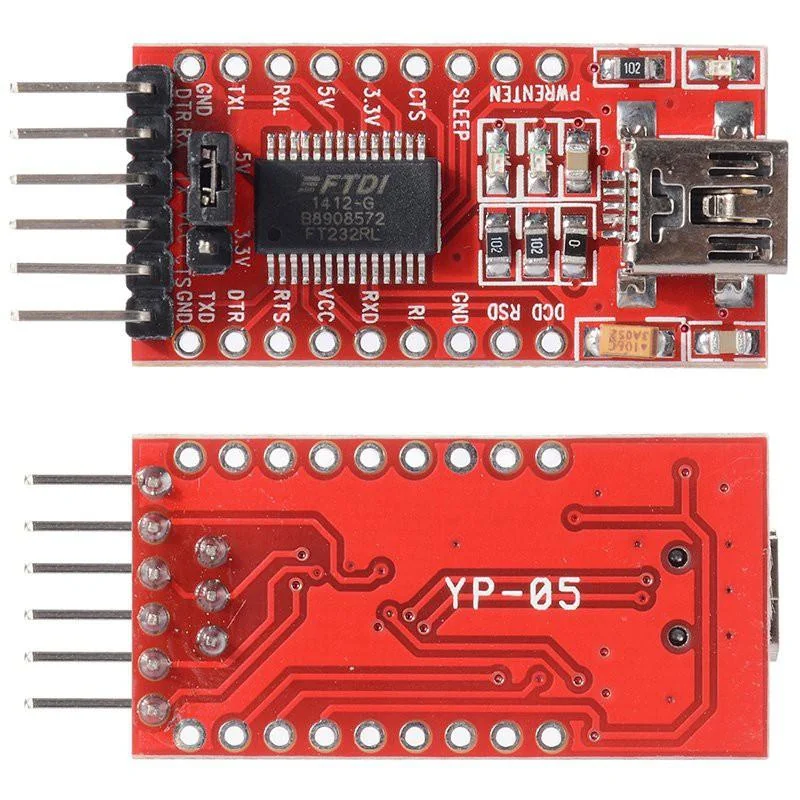

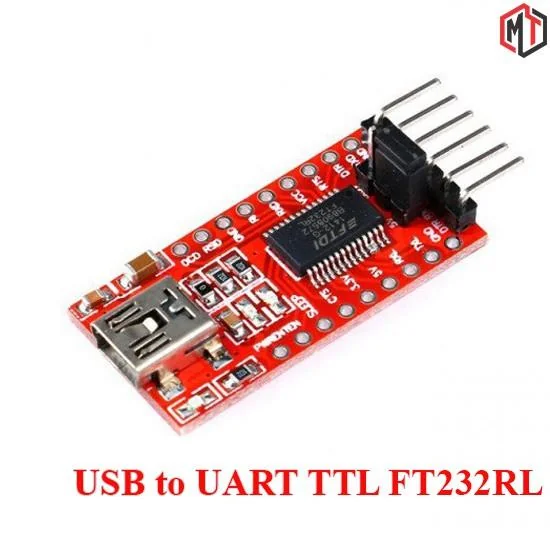

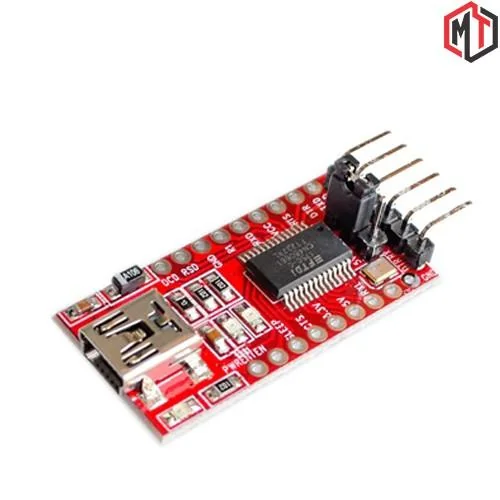

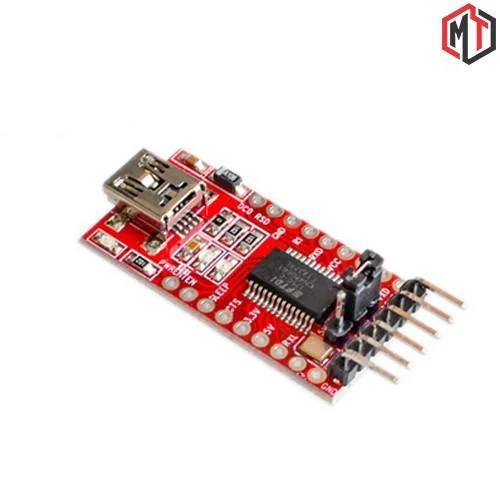

Mạch Chuyển USB UART TTL FT232 | FT232RL

Mạch chuyển USB UART TTL FT232RL sử dụng IC FT232RL từ chính hãng FTDI, mạch được thiết kể nhỏ gọn nhưng vẫn ra chân đầy đủ, rất dễ sử dụng với mọi hệ điều hành Windows, Mac, Linux,…

Mạch chuyển USB UART TTL FT232RL có chất lượng tốt, không sử dụng thạch anh ngoài nên có độ bền và độ ổn định cao, thích hợp cho các ứng dụng cần chuyển USB sang UART TTL hoặc giao tiếp Vi điều khiển với máy tính.

Thông số kỹ thuật:

+ IC chính: FT232RL từ FTDI

+ Nguồn cấp: 5VDC từ cổng USB

+ Chuyển giao tiếp từ USB sang UART TTL.

+ Tốc độ Baudrate: tùy chỉnh.

+ Có ngõ ra nguồn cho cả 3V3 và 5VDC.

+ Kích thước: 17×32.5mm

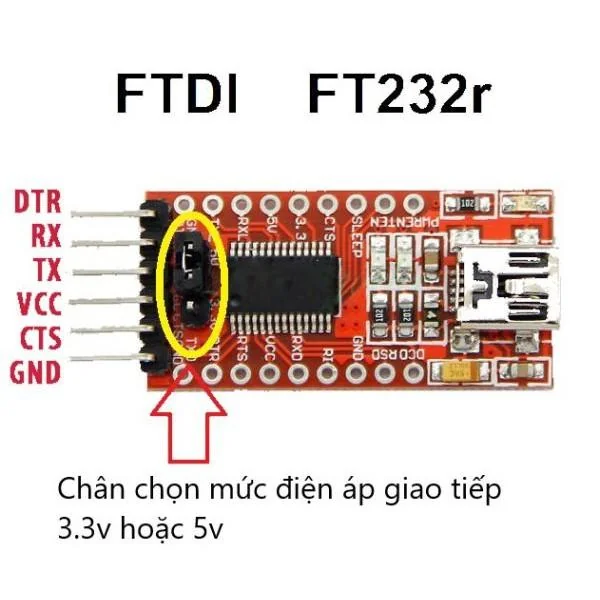

Sơ đồ chân:

+ DTR: Chân UART TTL Data Terminal Ready, thường không sử dụng.

+ RXD: chân nhận dữ liệu UART TTL Reiceve

+ TXD: chân truyền dữ liệu UART TTL Transmit

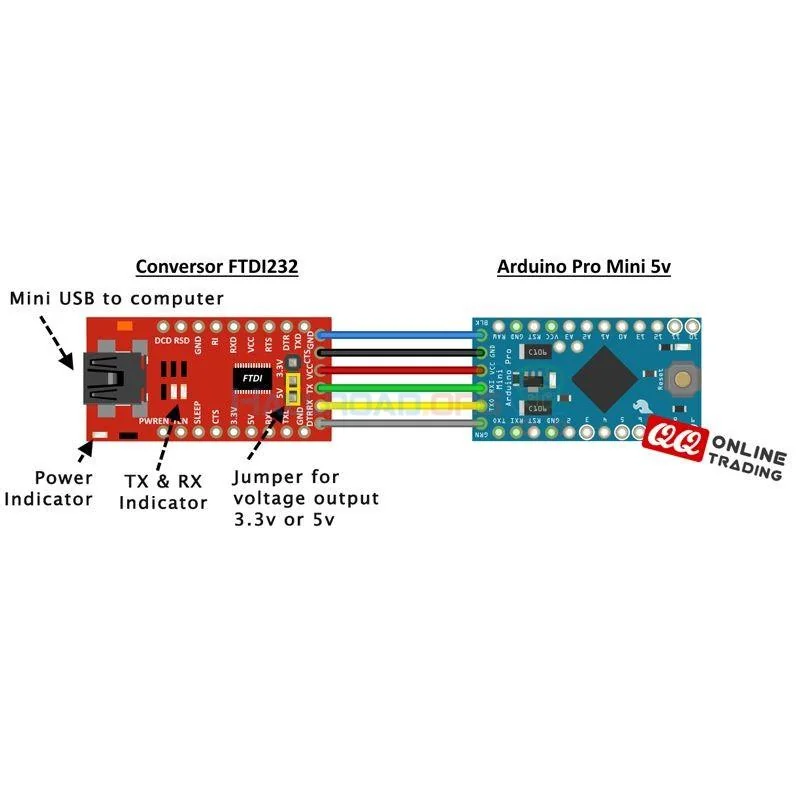

+ VCC: Chân nguồn cấp, có thể chọn nguồn cấp 5V hoặc 3.3VDC qua Jumper.

+ CTS: Chân UART TTL hardware flow control (also called RTS/CTS flow control)

driver: https: //www.usb-drivers.org/ft232r-usb-uart-driver .html (xóa dấu cách)
