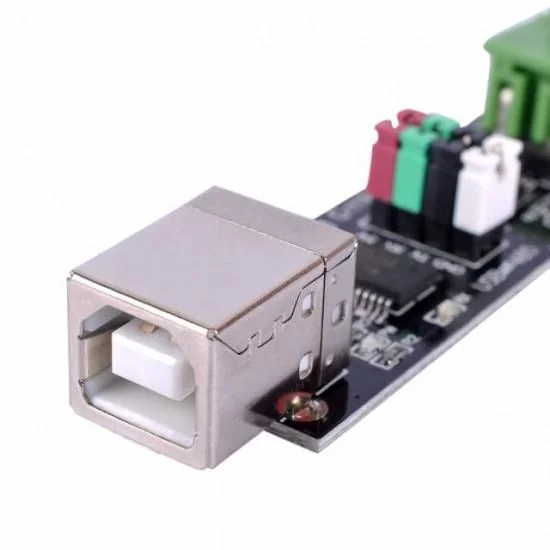

Mạch chuyển đổi USB TO TTL/ RS485 FT232 – có bảo vệ

Mạch chuyển đổi USB to TTL/RS485 FT232 là mạch chuyển giao tiếp USB sang chuẩn RS485 chuyên dùng để truyền tín hiệu đi xa. Mạch sử dụng IC chuyển đổi chuyên dụng FT232RL của hãng FTDI có độ bền, độ tin cậy rất cao, chạy cực kì ổn định.

Ứng dụng vào giao tiếp RS485, RS232 trong công nghiệp.

Thông số kỹ thuật:

+ Chuẩn USB 2.0

+ Mạch sử dụng IC FT232RL và MAX485

+ Tốc độ baudrate hỗ trợ: 300 – 9216000 bps, tự động dò tốc độ baud

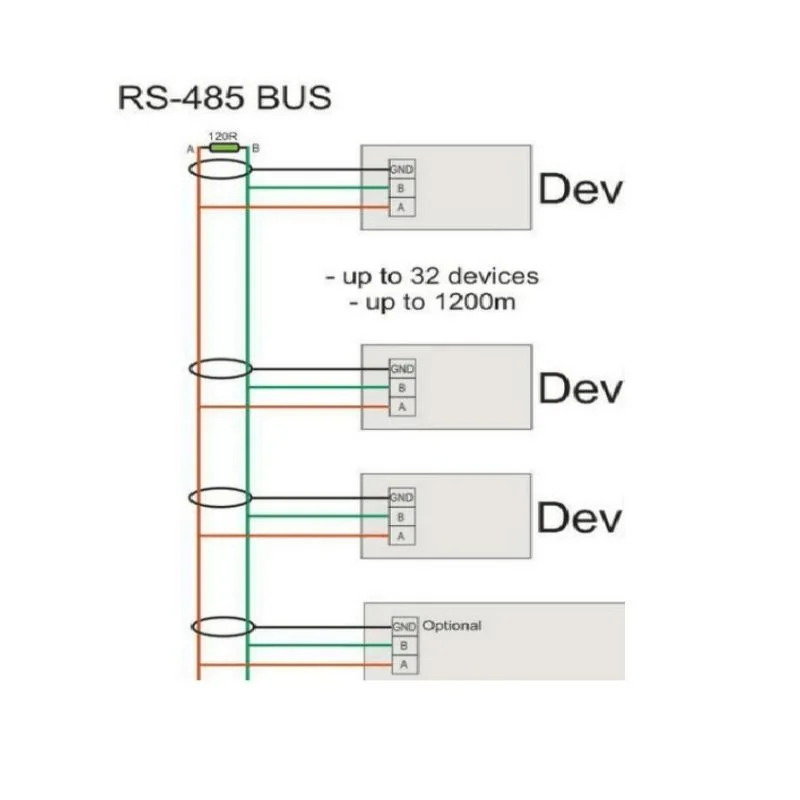

+ Hỗ trợ giao tiếp nhiều thiết bị RS485 cùng lúc lên đến 32 thiết bị

+ Hỗ trợ: Windows98 / ME / 2000 / XP / WIN7 /WIN 8/ WIN 10, Linux, Mac

+ Tích hợp Diode TVS khử xung nhiễu, bảo vệ cổng USB.

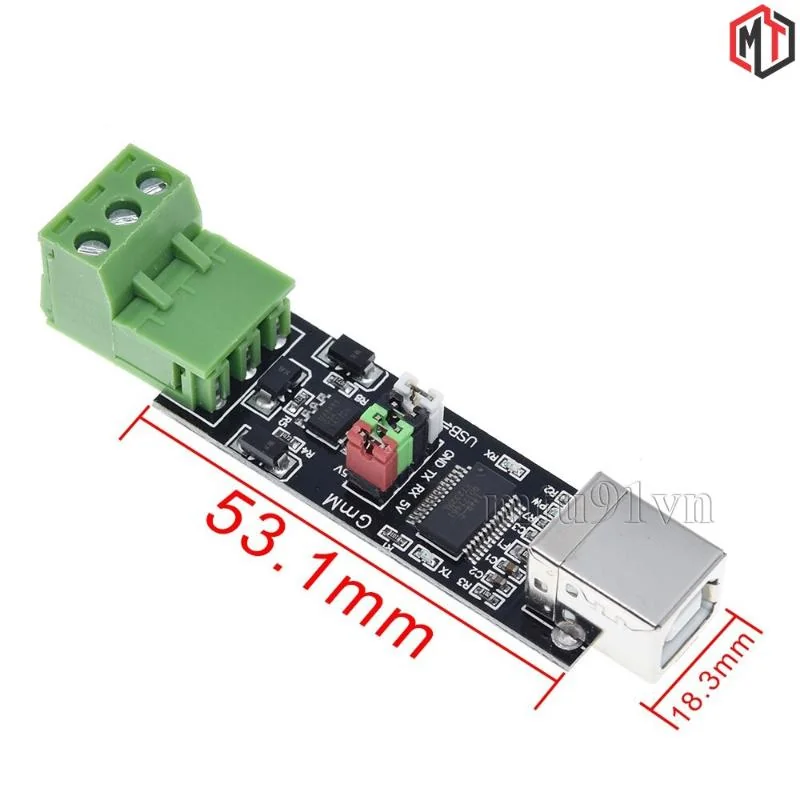

+ Kích thước: 7.8×1.9×2 cm

+ Đầu ra Max485 gồm 3 chân: GND, A, B

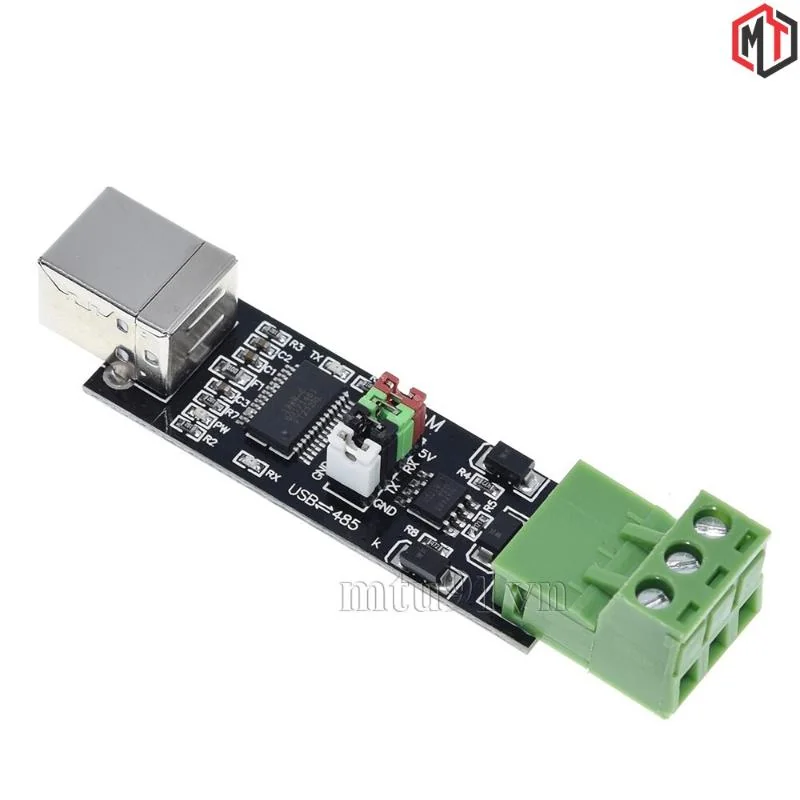

– Có 4 JUPM mặc định nối để chuyển USB to RS485. Tháo 4 JUMP này ra để dùng tùy chọn USB to UART

+ JUMP: 5V 5V

+ JUMP: RX RX

+ JUMP: TX TX

+ JUMP: GND GND
