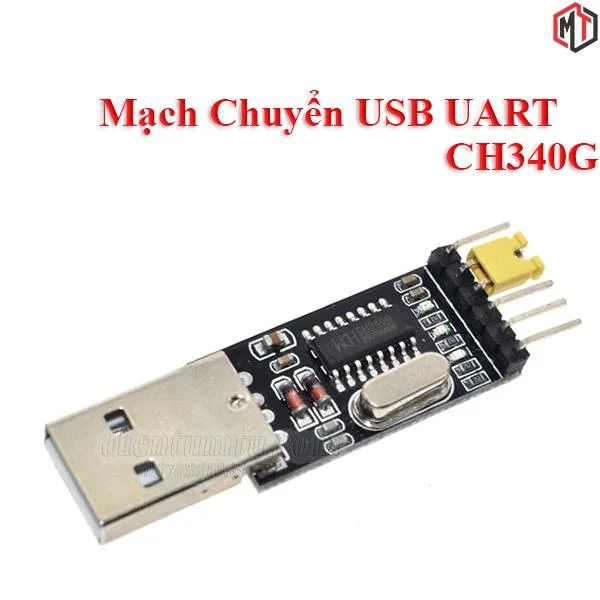

Mạch Chuyển USB to TTL UART CH340G

Mạch chuyển USB UART CH340G có giá thành rẻ, được sử dụng để chuyển tín hiệu UART TTL sang giao tiếp USB và ngược lại, mạch tương thích với hầu hết các hệ điều hành hiện nay: Windows, Mac, Linux. Mạch chuyển USB UART CH340G tích hợp Jumper để có thể chọn mức tín hiệu TX, RX là TTL 3.3VDC hoặc 5VDC.

Thông số kỹ thuật:

– Sử dụng điện áp 5VDC cấp trực tiếp từ cổng USB.

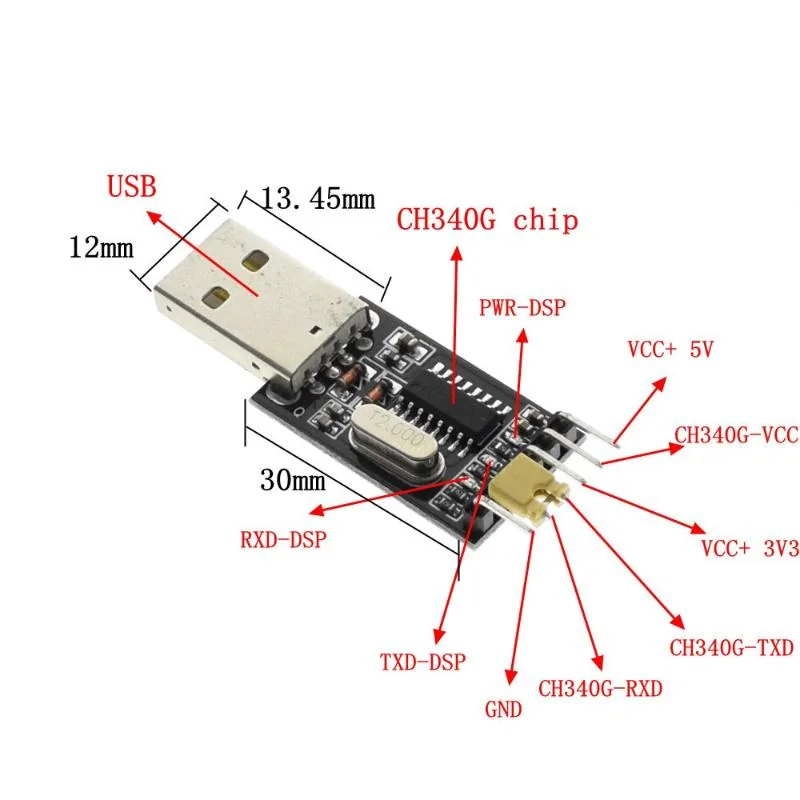

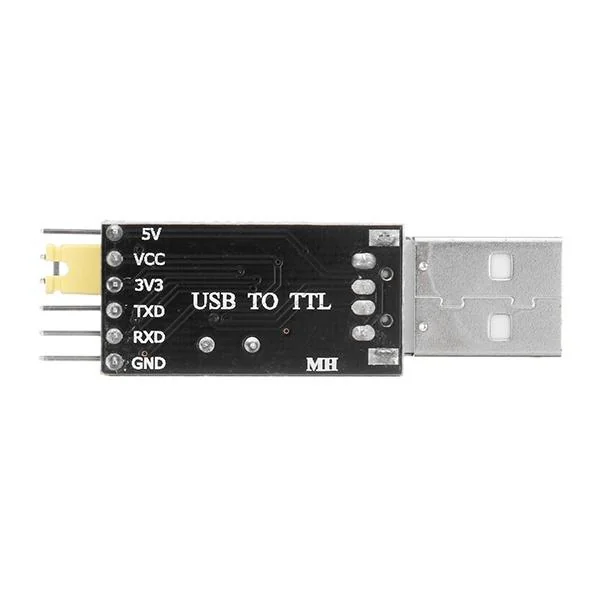

– Các chân tín hiệu ngõ ra:

– 5V: Chân cấp nguồn 5VDC từ cổng USB, tối đa 500mA.

– VCC: chân chọn mức tín hiệu TTL cho TX/RX, nếu nối với chân 5V sẽ là 5VDC, nối với 3V3 sẽ là 3.3VDC.

– 3V3:Chân nguồn 3.3VDC (dòng cấp rất nhỏ tối đa 100mA), không sử dụng để cấp nguồn, thường chỉ sử dụng để thiết đặt mức tín hiệu Logic.

– TXD: chân truyền dữ liệu UART TTL, dùng kết nối đến chân nhận RX của các module sử dụng mức tín hiệu TTL.

– RXD: chân nhận dữ liệu UART TTL, dùng kết nối đến chân nhận TX của các module sử dụng mức tín hiệu TTL.

– GND: chân cấp nguồn 0VDC.

– Tích hợp led tín hiệu TX, RX.

– Tương thích với hầu hết các hệ điều hành hiện nay: Windows, Mac, Linux.
