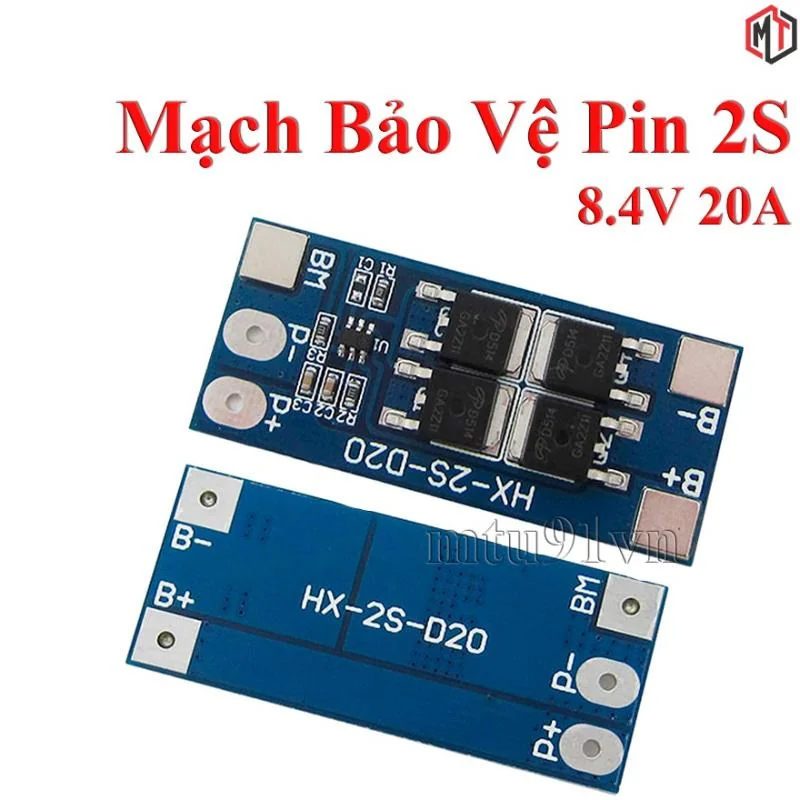

Mạch Bảo Vệ Pin Li-Ion 18650 2S 7.4V – 8.4V 20A 2S-D20 / HX-2S-D20

Mạch Sạc và Bảo Vệ Pin 2 Cell 20A có dòng xả cao với chất lượng tốt giá thành thấp phù hợp nhiều ứng dụng cần mạch quản lí pin và sạc.Có chức năng bảo vệ quá tải, ngắn mạch và quá dòng.

Số cell sử dụng: 1 cell Li-ion hoặc 2 cặp (2 cell) cell Li-ion mắc SONG SONG, thậm chí nhiều hơn nữa (3, 4 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn.

Thông số kỹ thuật :

+ Model : HX-2S-D20

+ Mạch sạc pin nối tiếp 2 cell 18650.

+ Chỉ sử dụng với pin 18650 và sạc được 2 pin 18650 mắc nối tiếp.

+ Điện áp cấp sạc cho mạch: 8.4VDC

+ Dòng xả liên tục tối đa của mạch: 13A

+ Dòng xả tức thời giới hạn: 20A

+ Điện áp ngắt khi sạc đầy mỗi cell : 4.25 – 4.35VDC (sai số 0.05)

+ Điện áp ngắt khi yếu pin mỗi cell: 2.3 – 3.0VDC (sai số 0.05)

+ Dòng sạc vào tối đa: 3A.

+ Tự động ngắt khi sạc đầy

+ Tự động ngắt khi pin yếu.

+ Có Thể Sạc riêng từng cell pin(chức năng cân bằng).

+ Tự động ngắt khi chập điện.

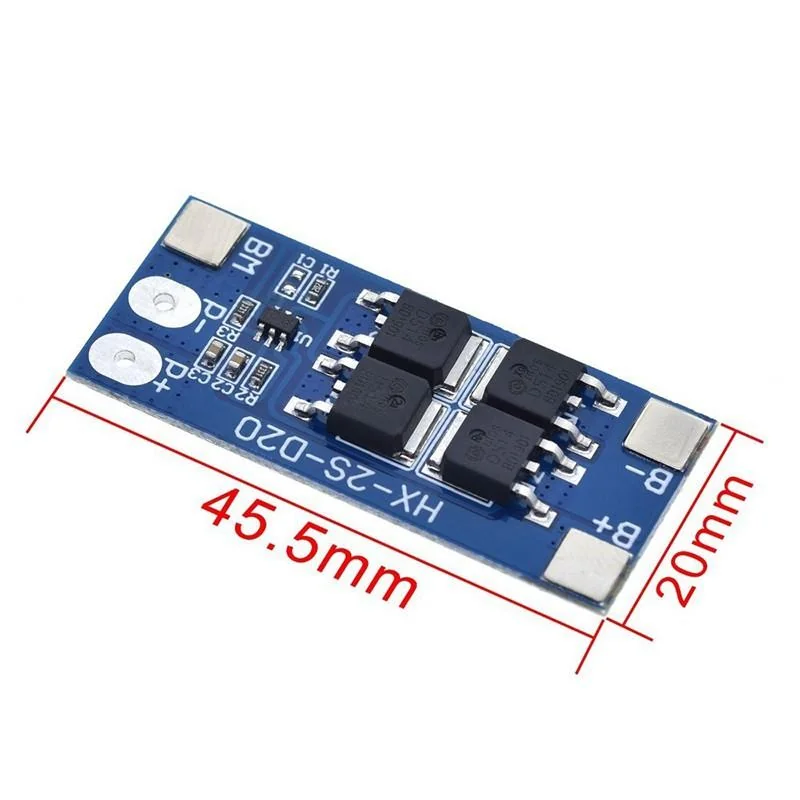

+ Kích thước: 46 * 20 * 3.6mm

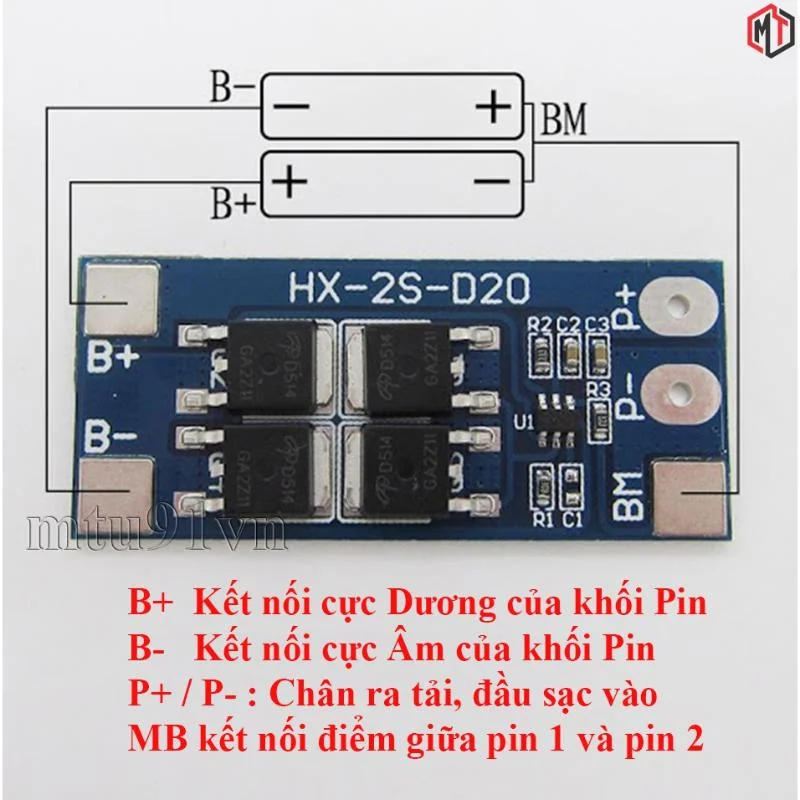

– Hướng dẫn nối dây:

B+ Kết nối cực Dương của khối Pin

B- Kết nối cực Âm của khối Pin

P+ / P- : Chân ra tải, đầu sạc vào

MB kết nối điểm giữa pin 1 và pin 2
