Mạch sạc và bảo vệ pin 1S 3.2V LiFePO4 – Lithium Sắt Photphat – Pin 32650

Pin Lithium sắt phốt phát (tên hóa học Lithium iron phosphate – LiFePO4), còn gọi là pin LFP, đây là loại pin có thể sạc lại thuộc dòng pin Lithium, trong đó lõi pin sử dụng vật liệu LiFePO4. Pin Lithium sắt phốt phát có mật độ năng lượng rất cao, thời gian hoạt động lâu, tuổi thọ rất dài và an toàn.

Mạch sạc và bảo vệ pin 1S 3.2V LiFePO4 Lithium Photphat / Pin 32650 nhiều loại với dòng tải khác nhau.

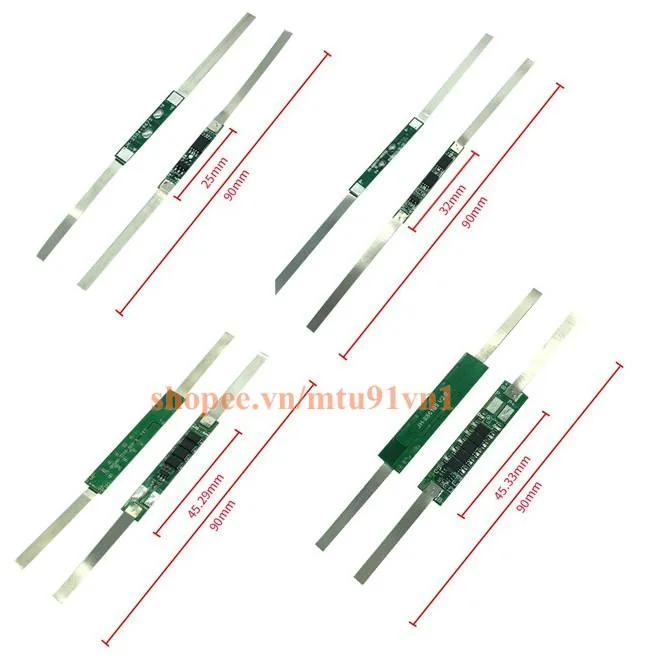

– Kích thước: mạch nhỏ gọn, dài cỡ 2.5 -> 4.5 cm. Được hàn sẵn kẽm, lắp đặt hàn rất dễ

– Điện áp sạc DC khoảng: 3.6V

– Phát hiện quá tải điện áp: 3.75V±0.25V

– Phát hiện vượt ngưỡng điện áp: 2.1 ± 0.05V

– Chức năng chính: dùng sạc 1-2-3.. cell pin, ghép song song

– Bảo vệ dòng sạc dòng xả. bảo vệ quá mức, bảo vệ ngắn mạch, Chức năng bảo vệ dòng điện.

– Sử dụng ic bảo vệ chính xác, chất lượng cao MOSFET.

– Sạc tối đa : 1A-7A tuỳ theo mạch (nên chọn sạc có dòng sạc bằng ~ 1/2 dòng xả)

– Mạch 1S – 3A (1 MOSFET): dòng sạc tối đa khoảng 1A

– Mạch 1S – 4.5A (3 MOSFET): dòng sạc tối đa khoảng 2-3A

– Mạch 1S – 6A (4 MOSFET): dòng sạc tối đa khoảng 4.5A

– Mạch 1S – 10A (6 MOSFET): dòng sạc tối đa khoảng 6-7A

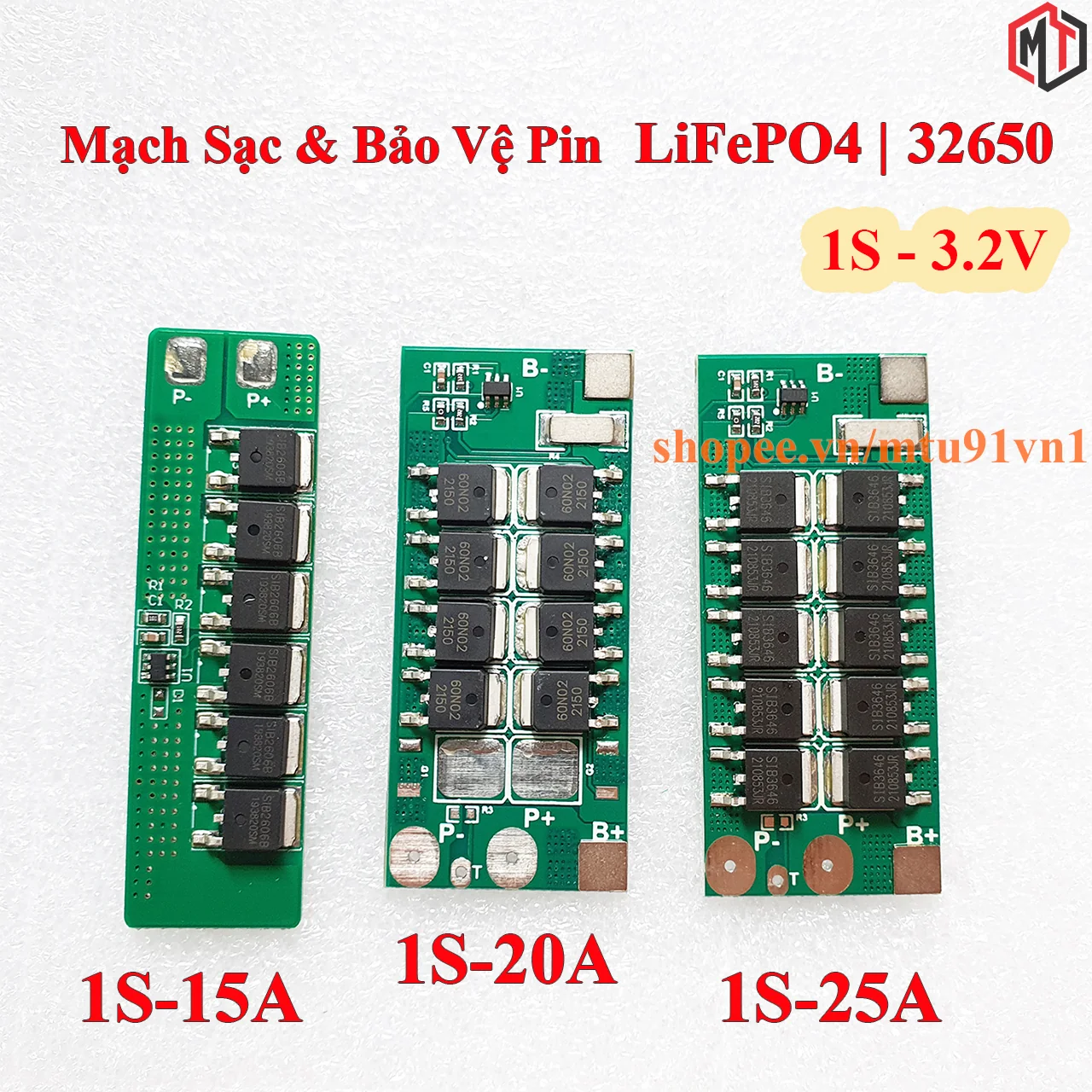

– Chiều dài cho Tất Cả các mạch bao gồm phần kẽm là 105mm cho các mạch 15A trở xuống)

– Các mạch trên và 15A Không có kẽm đi kèm

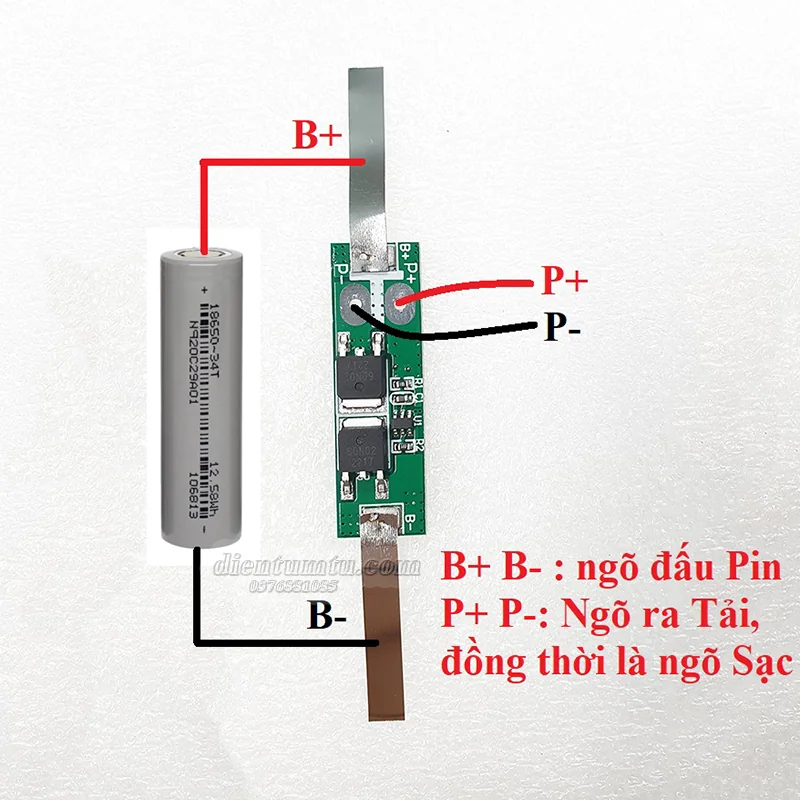

– Chân B+, B- là cực + và – của pin.

– Các chân P- và P+ là 2 đường Tải và Sạc.

Lưu ý:

– Sử dụng cho LiFePO4 – Lithium Sắt Phosphat – Pin 32650 (Điện Áp định Danh 3.2v)

– Không bảo vệ ngược cực/ Không đấu ngược cực.

– Mạch phù hợp sạc xả công suất cao

– Trong quá trình vận chuyển kẽm hàn có thể bị bong ra, các bạn có thể dùng mỏ hàn chấm chì lại, không nhất thiết phải có máy hàn cell như shop
