Mạch 3S 12V 40A. Mạch bảo vệ khối pin Lithium ion 3S 18650 26650, Dòng xả cao ổn định

MẠCH 3S BẢO VỆ PIN LITHIUM ION 18650 26650:

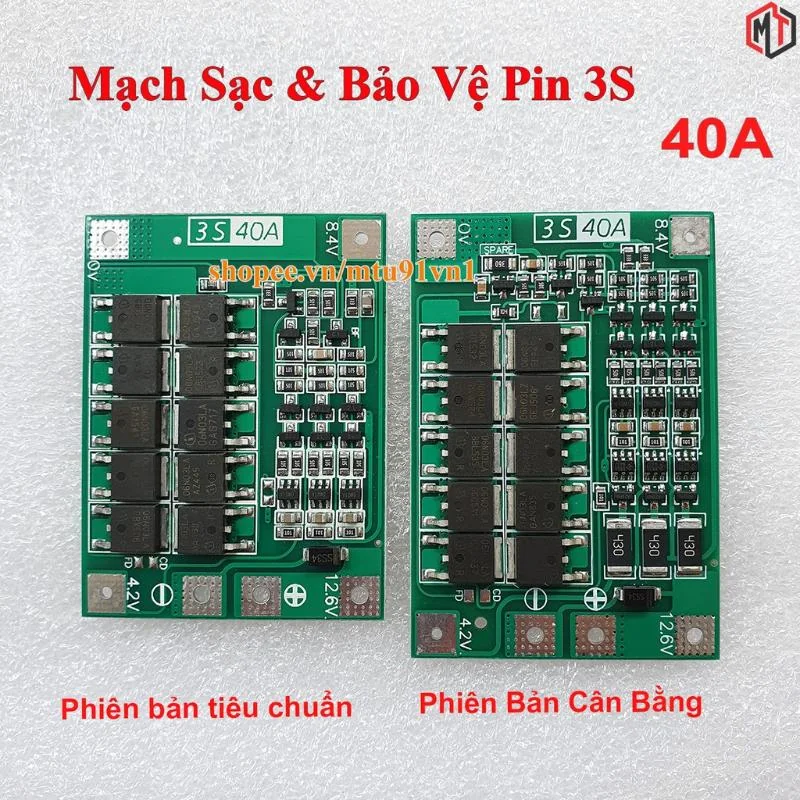

– Có 2 phiên bản mạch 3S-40A: phiên bản tiêu chuẩn (phiên bản 2019) và phiên bản cân bằng cell pin. (Quý khách vui lòng lựa chọn kỹ sản phẩm. Mạch có thể thay đổi vài linh kiện nhỏ do nhà sản xuất thiết kế tối ưu hơn và màu sơn mạch đậm nhạt tuỳ theo từng lô hàng).

– Bảo vệ chống sạc quá đầy và xả quá sâu dễ gây hỏng pin.

– Chuyên dùng để đóng các khối pin 3s (3 cell nối tiếp). Dung lượng khối pin từ 2AH – 30.000 mAH.

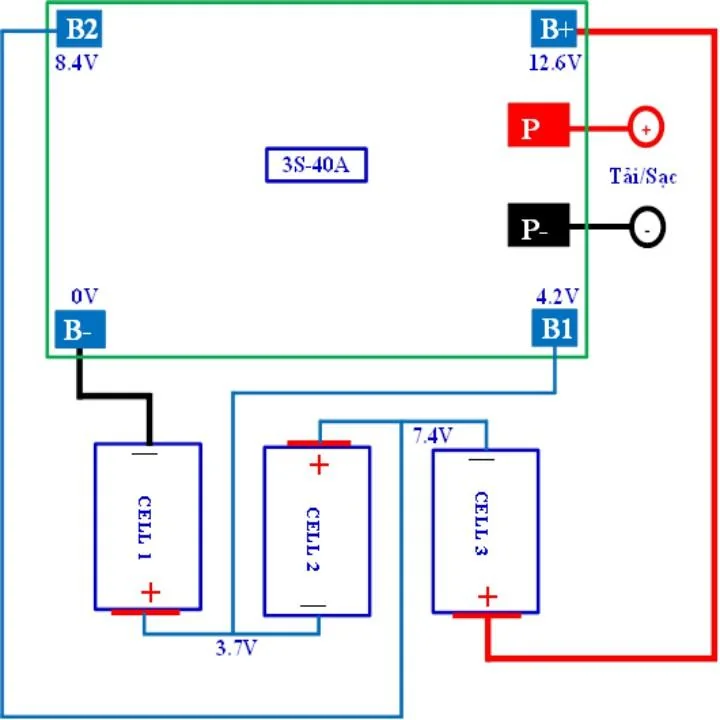

– Có sơ đồ cách đấu nối đằng sau mạch.

– Nhỏ gọn. Dòng xả cao. Chuyên dùng đóng pin cho máy khoan, máy cắt, máy mài, pin loa bluetooth, đèn, quạt và các thiết bị điện cầm tay chạy điện 12v khác.

– Dòng sạc an toàn nên dưới 5Ampe

– Phiên bản Tiêu Chuẩn: phù hợp với máy khoan điện có dòng khởi động dưới 80A và công suất dưới 130W.

————————

– Điện áp sạc đầy : 12.6 (±0.05V)

– Điện áp xả cạn : 9.6v (±0.05V)

– Nguồn sạc : 12.6 – 13V

– Dòng Xả liên tục và Tối Đa : 80A (Tiêu Chuẩn) – 40A(Cân bằng)

– Nhiệt độ hoạt động : ~ -50 ℃ ~ +80 ℃

Bảo vệ quá dòng

Bảo vệ quá áp (tự ngắt khi đầy)

Bảo vệ quá tải

Bảo vệ ngắn mạch

* Các cell cần phải cân bằng (vol, nội trở gần bằng nhau, dung lượng) trước khi lắp vào mạch

* Để khởi động máy khoan điện dòng xả pin tối thiểu là 15C – 20C

** Tùy đợt hàng mà linh kiện hoặc chữ in trên mạch có thể khác nhau, thông số không thay đổi

** Nên sạc/xả lần đầu để mạch nhận đúng điện áp đầu ra

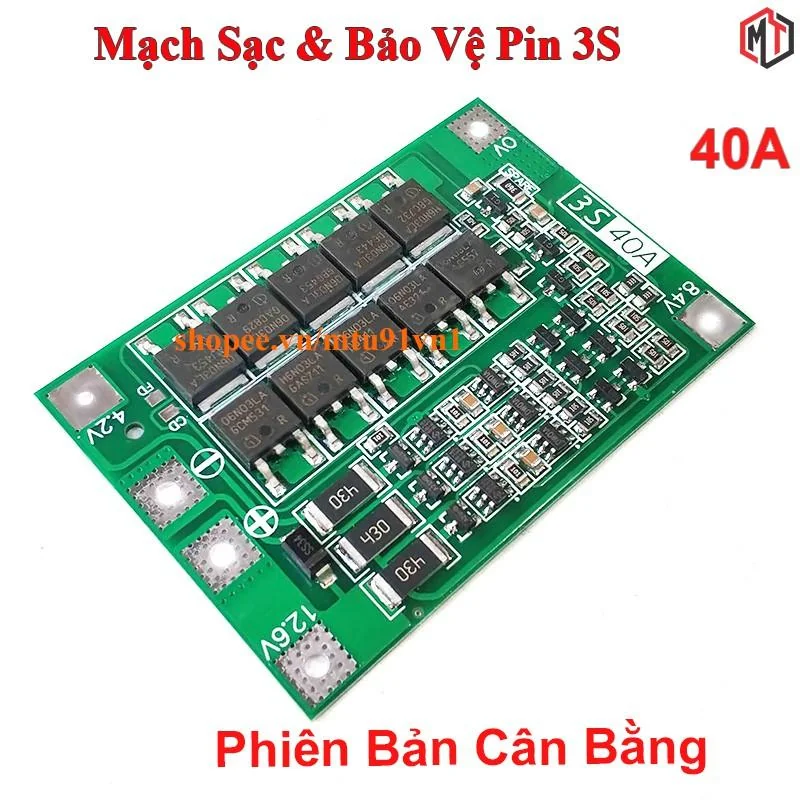

*** Khi sạc pin, Phiên bản cân bằng có điện trở “430” nóng lên là điều bình thường, chứng tỏ mạch cân bằng đang hoạt động; nếu điện trở “430” cũng nóng lên khi nó không được sạc, hãy kiểm tra xem nó đã được kết nối chưa hoặc sai dây.

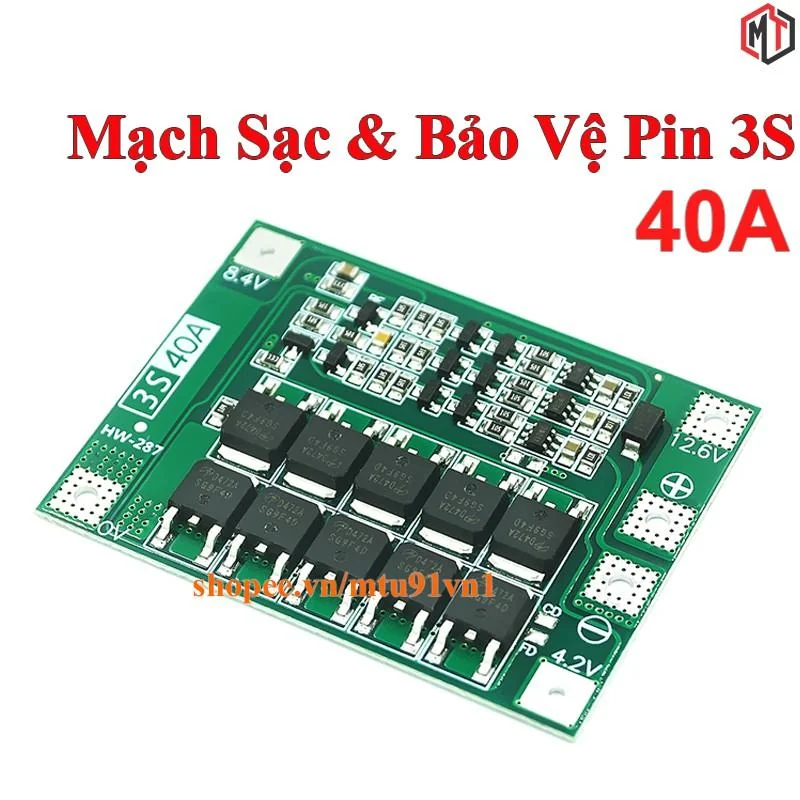

Bản tiêu chuẩn : mạch phổ thông, ko có khả năng cân bằng điện áp các cell

Bản cân bằng : có khả năng cân bằng điện áp các cell (kích thước mạch to hơn bản tiêu chuẩn)
