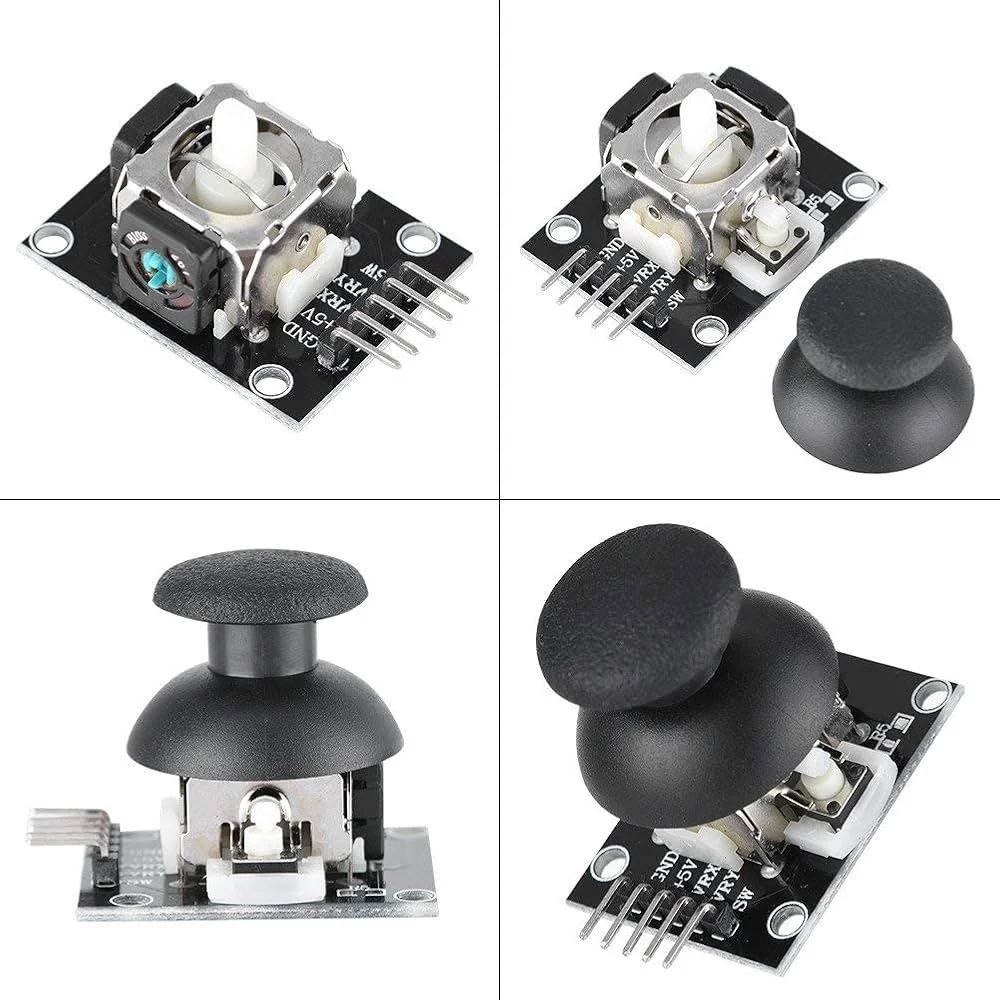

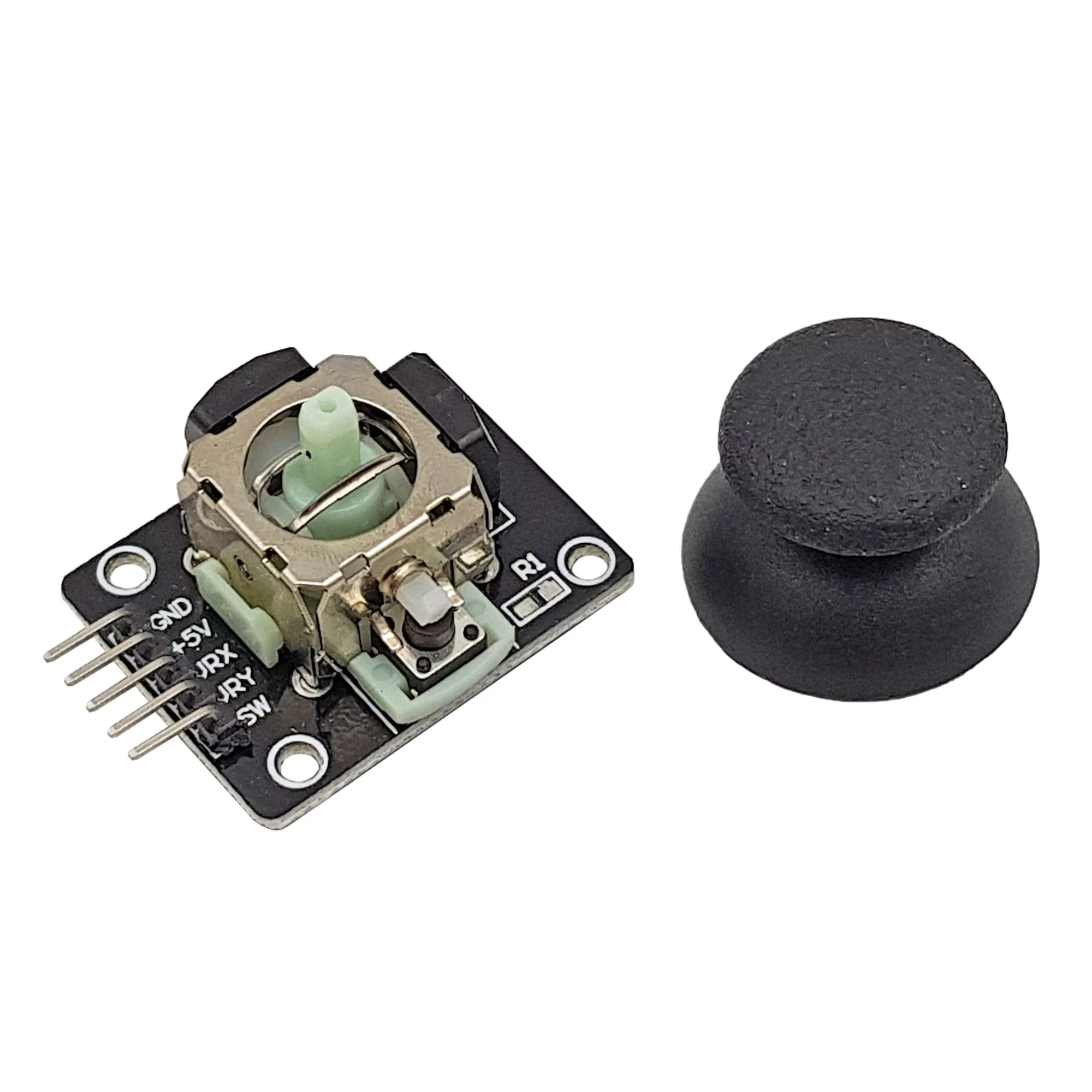

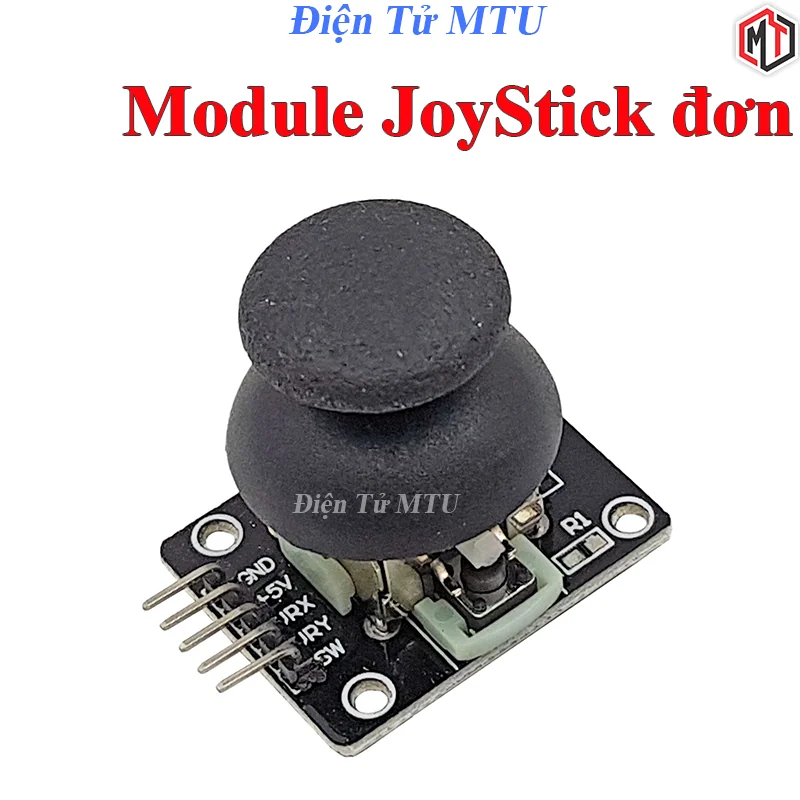

Module Joystick đơn PS2 cho Arduino

     Module Joystick đơn thường được sử dụng để làm tay cầm hoặc cần điều khiển, mạch có kích thước nhỏ gọn với bốn lỗ ốc trên mạch rất dễ gá bắt.

     Module joytick điều khiển đơn rất dễ sử dụng, chỉ cần cấp nguồn cho mạch, các tín hiệu trả ra bao gồm tín hiệu Ananog của hai trục X,Y và 1 nút bấm.

     Arduino PS2 JoyStick hoạt động giống như nút nhấn trên bàn phím trên tay game Playstation. Bên trong module là 2 biến trở 10k.

      Khi xoay tay cầm trên module thì sẽ thay đổi điện trở thông qua module Analog ta sẽ biết được giá trị của trục X và trục Y, đồng thời trên module tích hợp thêm 1 nút nhấn để nhận biết khi nhấn nút xuống.

Nguyên lý hoạt động:

      Mô đun này có 2 đầu ra tương tự (tương ứng với trục X, Y) và một đầu ra số cho biết nó được ép trên trục Z hay không. Module này tích hợp LED hiển thị nguồn và có thể hiển thị tình trạng hoạt động.

Thông số Module Joystick đơn

   + Nguồn cấp: Tùy chọn, thường cấp 3.3 hoặc 5VDC.

   + Kiểu dạng tín hiệu ngõ ra 1 Digital và 2 Analog ( 1 nút nhấn và hai trục X, Y), mức tín hiệu theo nguồn cấp vào.

   + Kích thước: 4.0cm x 2.6cm x 3.2cm

   + Trọng lượng: 12g
