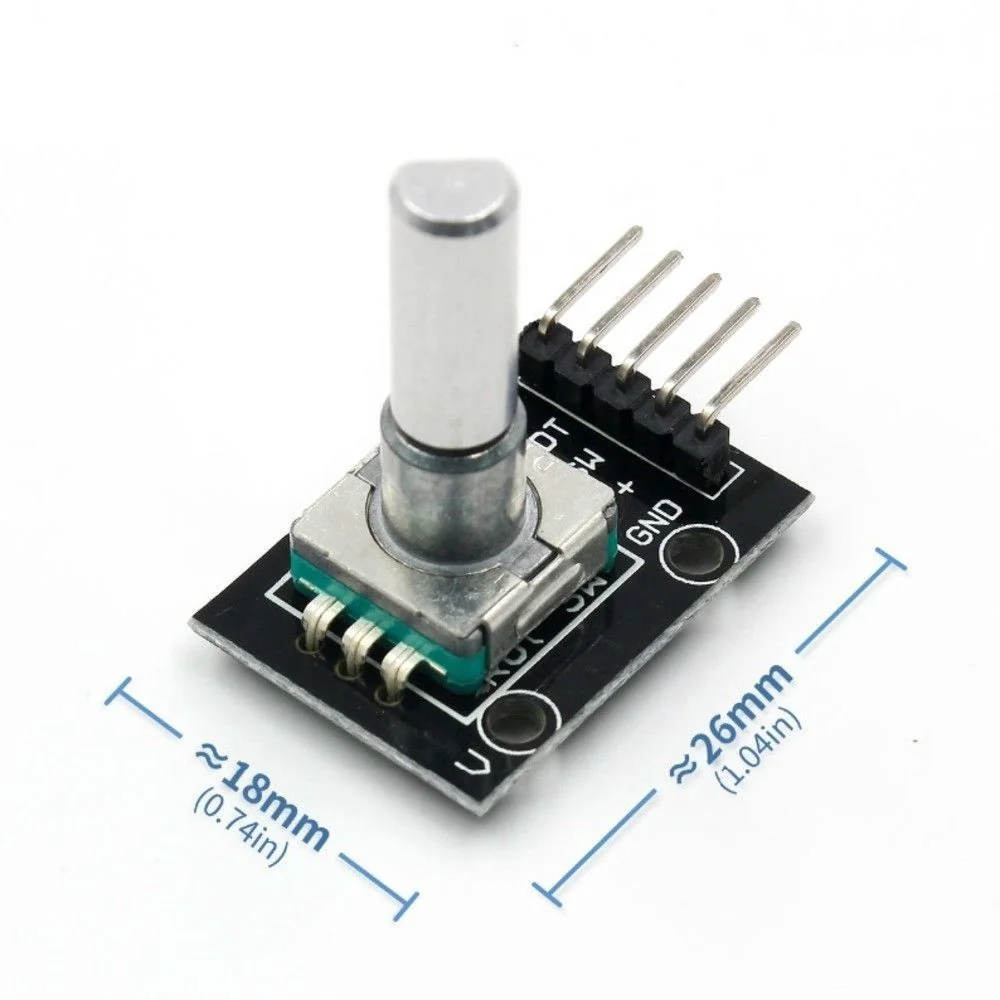

Mạch Volume Xoay Rotary Encoder 360 Độ – ENCODER QUAY 360° (KY-040 HW-040)

Mạch Volume xoay Rotary Encoder 360 độ không giới hạn số vòng quay, encoder đưa ra 2 xung vuông 90 độ gọi là 2 phase A và B, xung từ encoder đưa ra có thể dùng để nhận biết chiều quay, tốc độ quay, vị trí, module cung cấp 2 ngõ ra cho 2 phase và 1 ngõ ra dạng nút nhấn.

     Encoder module  trông giống 1 module biến trở nhưng có ngõ ra dạng xung số. Bằng việc xoay núm vặn, ngõ ra xung của 2 kênh sẽ thay   đổi với 1 độ lệch pha xác định (90 độ)  giúp phân biệt được chiều xoay.

Đếm số lượng xung ngõ ra sẽ cho biết vị trí góc xoay, vị trí này là không giới hạn. Đồng thời module cũng cung cấp 1 nút nhấn có thể được lập trình để trở thành 1 nút reset giá trị đếm.

THÔNG SỐ MẠCH VOLUME XOAY ROTARY ENCODER

Điện áp sử dụng: 3~5VDC

Độ phân giải 20 xung/vòng.

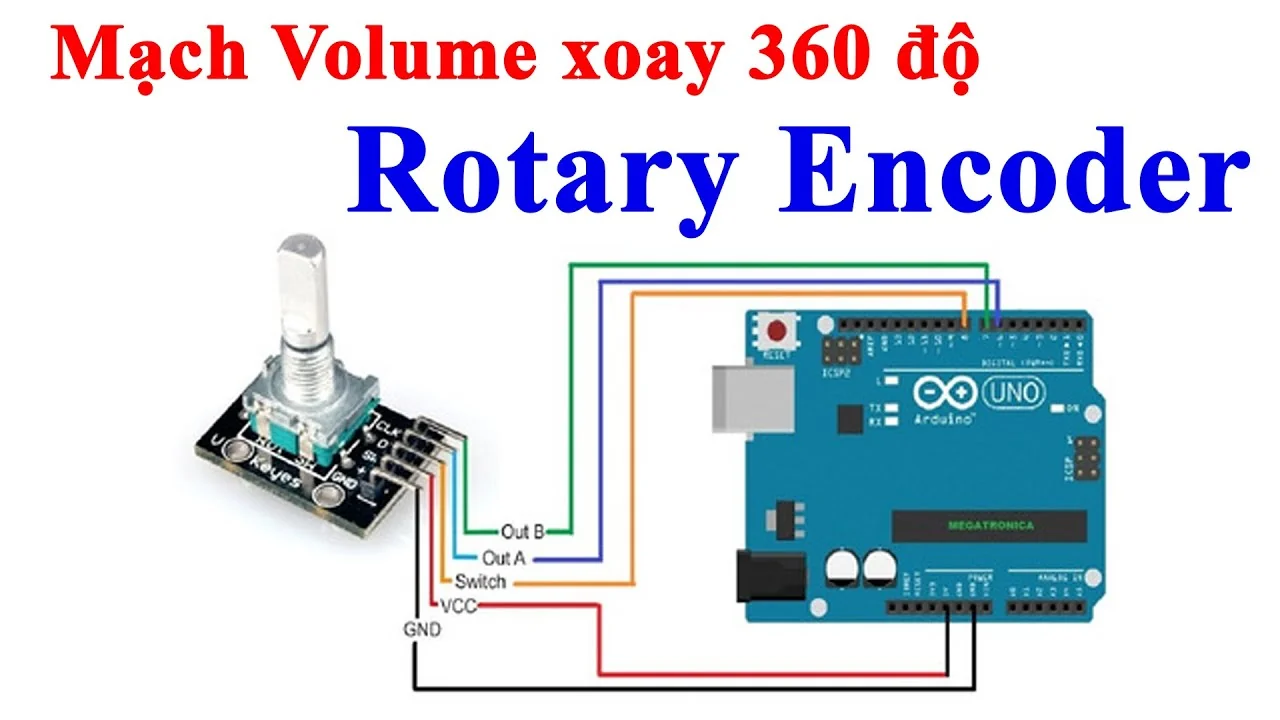

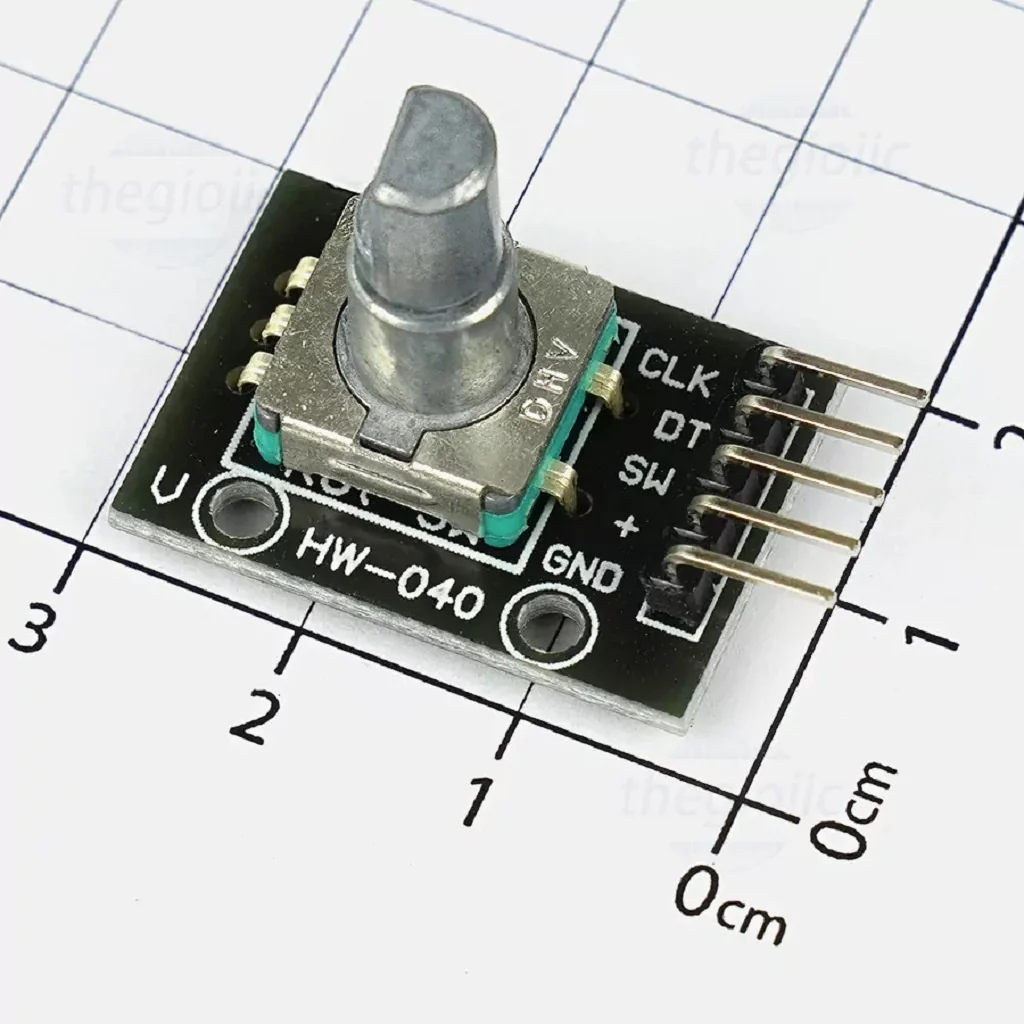

CÁC CHÂN TÍN HIỆU

+ : Chân cấp nguồn 3~5VDC

GND: chân cấp nguồn âm 0VDC

CLK:  phase A

DT:    phase B

SW:   button
