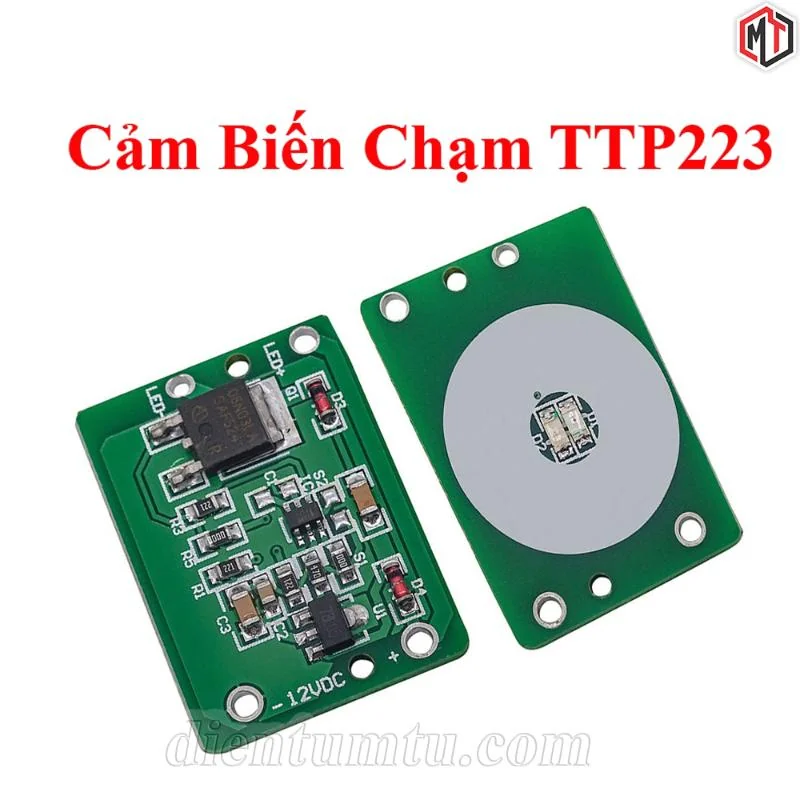

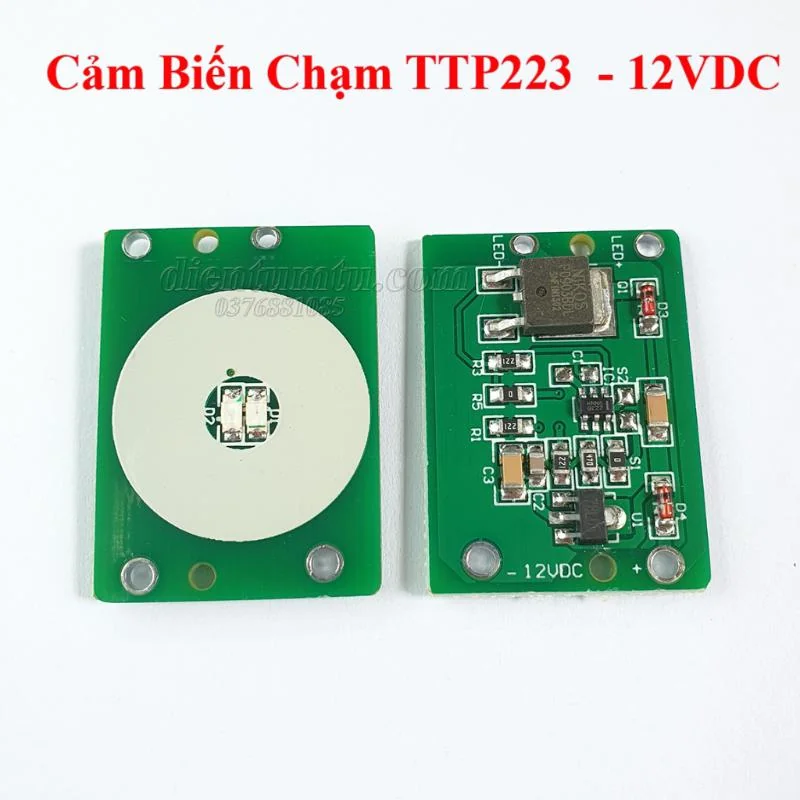

Module Cảm Biến Chạm Điện Dung TTP223 – 12VDC – Touch sensor

TTP223 là một mạch cảm ứng điện dung 1 kênh có thiết kế nhỏ gọn, độ nhạy cao, tích hợp led báo trạng thái hoạt động, thường được sử dụng cho các ứng dụng cảm ứng: bàn phím, công tắc, báo động, smart home…

Cảm ứng có thể xuyên qua nhiều bề mặt: kính, nhựa, giấy…

Thông số kỹ thuật

+ Điện áp làm việc: 6-20VDC

+ Ngõ ra bằng điện áp đầu vào

I + C chính: TTP223

+ Dòng điện làm việc ở chế độ chờ: 6mA

+ Dòng điện ngõ ra: max 3A

+ Kích thước: 32 x 24 x 1.6mm

+ Trọng lượng: 4g

– Khi có cảm ứng chạm trên bàn phím cảm ứng, module sẽ thay đổi điện áp ngõ ra 0V/12V đồng thời cũng thay đổi đèn led báo giúp người dùng dễ dàng nhận biết trạng thái khi sử dụng.

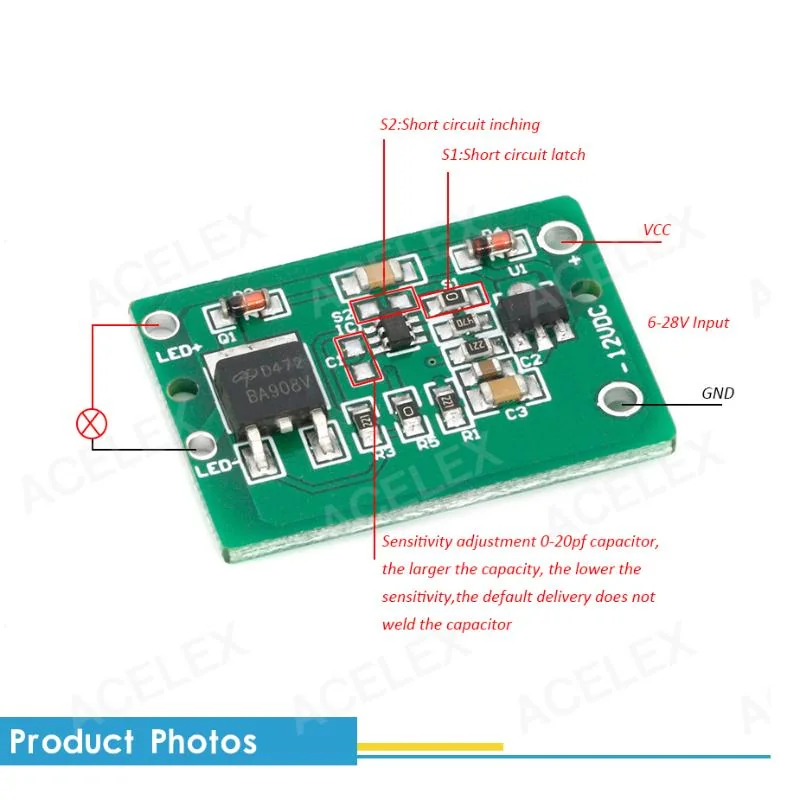

– Ban đầu khi cấp nguồn, led xanh sáng -> ngõ ra 0V, khi có cảm ứng chạm led đỏ sẽ sáng -> ngõ ra 12V. Lưu ý khi lắp cảm biến với các bề mặt, nên để cách bề mặt 2-4mm. Có thể điều chỉnh độ nhạy bằng cách hàng tụ 0-20pF vào vị trí C1 (tụ càng lớn độ nhạy càng thấp).

Trigger setting mode: 1 -> Short, 0 -> No Short

S1S2 = 00: No-lock LOW TTL lever ouput

S1S2 = 01: No-lock HIGHT TTL lever ouput

S1S2 = 10: Selt-lock LOW TTL lever ouput

S1S2 = 11: Selt -lock HIGHT TTL lever ouput
