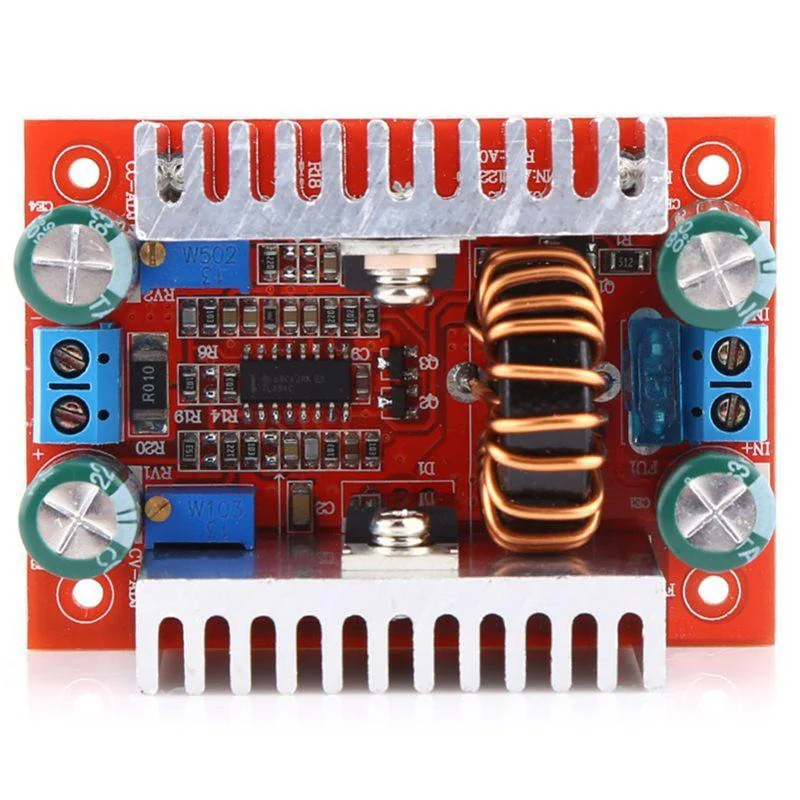

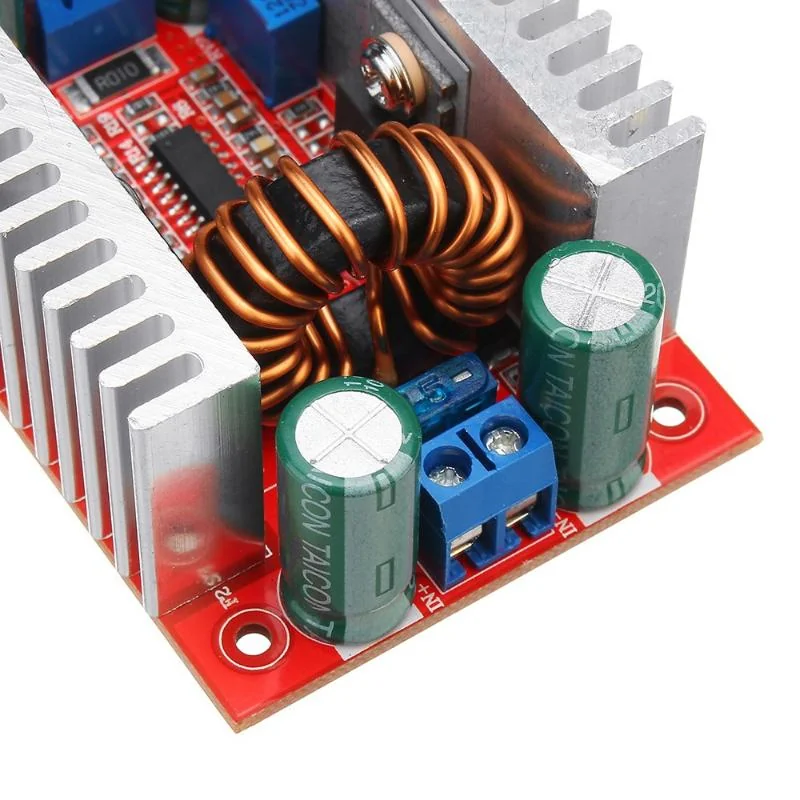

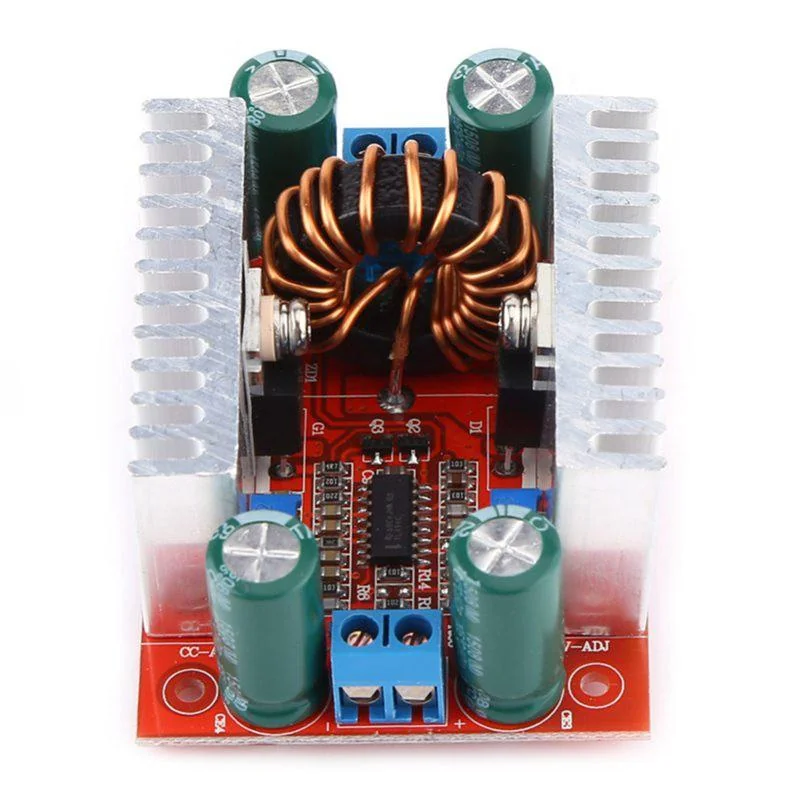

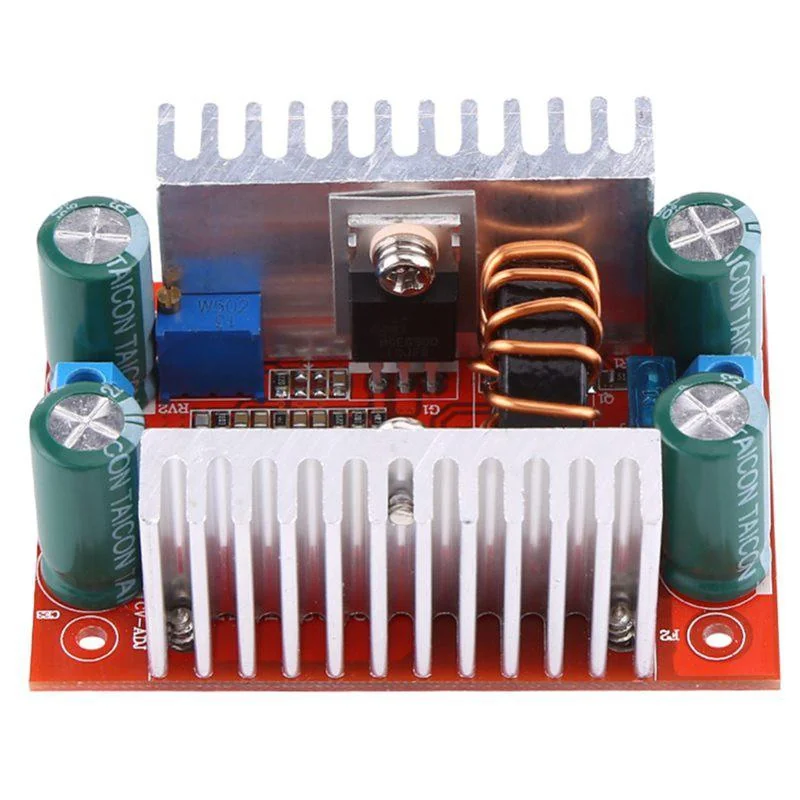

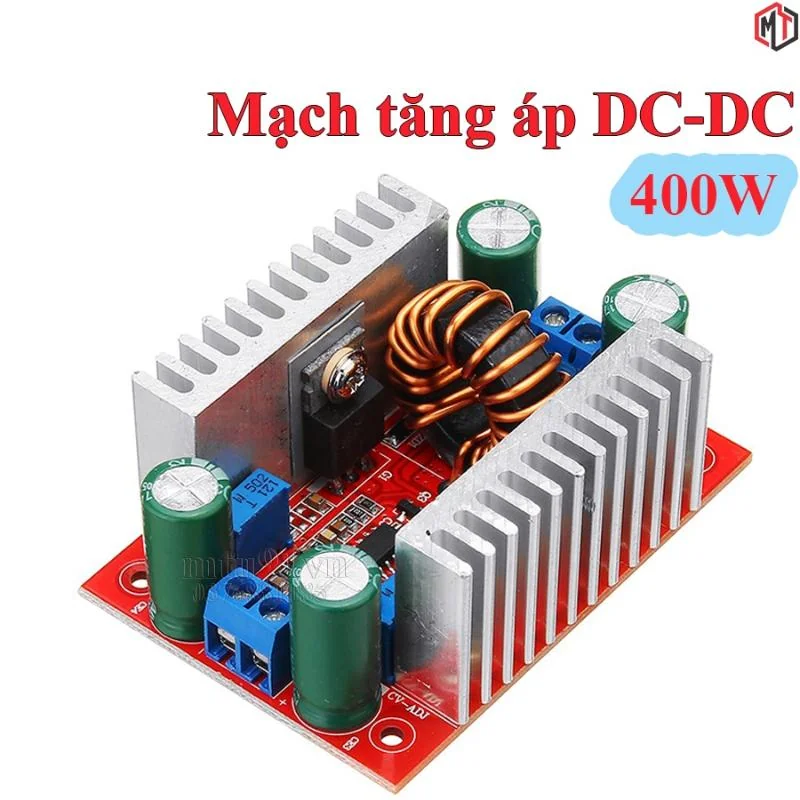

Mạch Tăng Áp DC-DC 15A 400W 8.5V-50V Có Chỉnh Dòng

Mạch tăng áp DC 400W với đầu vào từ 8.5 ~ 50V tăng điện áp lên 12 ~ 60V với yêu cầu điện áp đầu ra luôn lớn hơn điện áp đầu vào và có thể điều chỉnh điện áp, dòng điện đầu ra bằng biến trở với công suất lên đến 400W

Lưu ý:

Công suất ngõ ra phụ thuộc vào nguồn đầu vào vì mạch có hạn dòng 15A

VD: đầu vào 12V thì công suất ngõ ra max=12*15=180W

THÔNG SỐ KỸ THUẬT:

+ Điện áp ngõ vào IN:8.5 – 50V

+ Dòng điện đầu vào : 15A ( MAX) – Trên 8A tăng cường thêm tản nhiệt.

+ Điện áp ngõ ra OUT:12-60V

+ Dòng điện đầu ra : 12A ( MAX) – Trên 7A tăng cường thêm tản nhiệt.( Đầu vào và ra có ký hiệu trên mạch in)

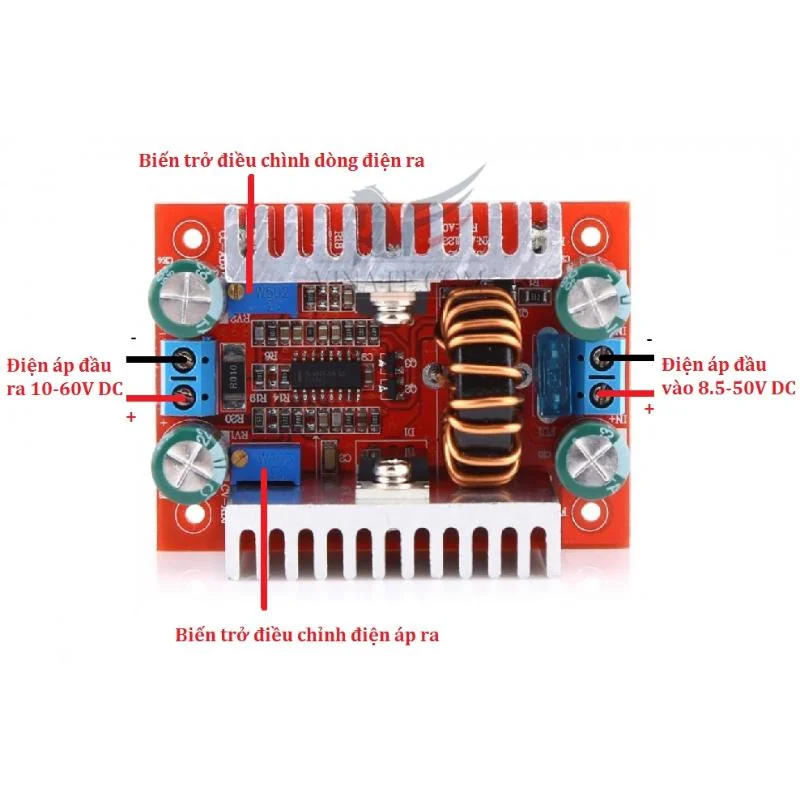

+ Điện áp được điều chỉnh bằng biến trở CV-ADJ

+ Dòng điện tối đa được điều chỉnh bằng biến trở CC-ADJ

+ Dòng tiêu thụ không tải ( 25mA)

+ Tần số làm việc: 150KHz

+ Hiệu suất chuyển đổi: 96%

+ Nhiệt độ hoạt động tối đa :85 độ C

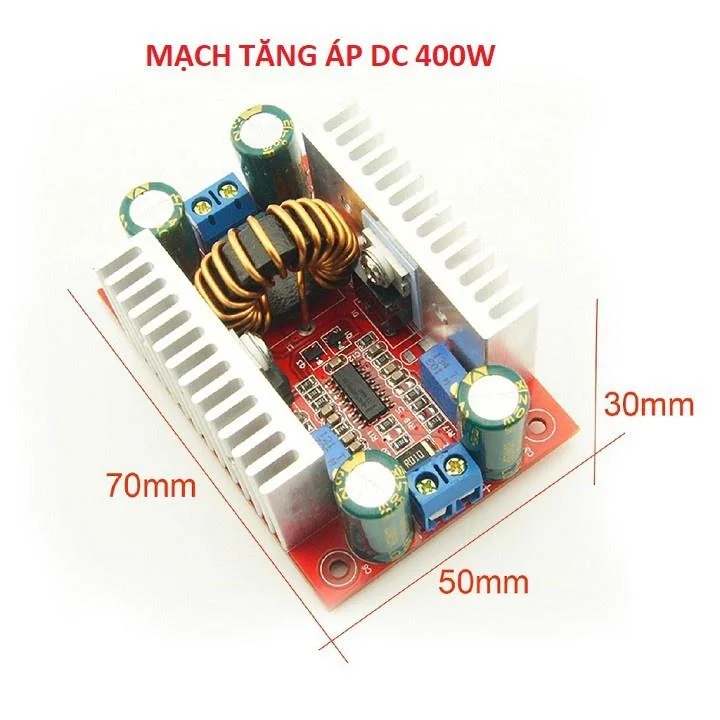

+ Kích thước: 67x28x48mm

————————————————————————————————————————————–

Lưu Ý:

– 400W là công suất tối đa ở điều kiện lý tưởng nên dùng dưới 250W

– Mạch không có Diode bảo vệ ngược cực nên lưu ý khi cấp nguồn

– Cần phải đo đếm và tính toán được Dòng, áp vào-ra để khống chế CÔNG SUẤT RA- DÒNG ĐIỆN VÀO – ĐIỆN ÁP VÀO. Bất cứ điều kiện nào trong 3 điều kiện trên bị quá giới hạn đều gây hỏng mạch. Mạch có điện áp vào MIN 10V, dòng vào MAX 20A. Khi kích phải đảm bảo ko bị tụt áp, vì nếu tụt áp => tăng dòng vào để đảm bảo cs ra=> quá dòng đầu vào (20A)

– CÔNG SUẤT ĐẦU RA =CÔNG SUẤT ĐẦU VÀO * 0,9

* 0,9 là hệ số chuyển đổi.

Ví dụ: + Công suất đầu vào là 100W => công suất đầu ra là công suất đầu vào cần cung cấp là 100*1,1=110W

————————————————————————————————————————————–
