Mạch – Module Sim 800L Sim800L V1 V2 (3.7V – 4.2V) GMS GPRS

Module Sim800L có khả năng nhắn tin SMS, nghe, gọi, GPRS, … như một điện thoại nhưng có kích thước nhỏ nhất trong các loại module SIM (25 mm x 22 mm). Điều khiển module sử dụng bộ tập lệnh AT dễ dàng, chân kết nối dùng rào đực thông dụng (male header) chuẩn 100mil.

Thông tin module Sim800L V1:

+ Điện áp hoạt động : 3.7 – 4.2V (tối thiểu 0.5A)

+ Dòng khi ở chế độ chờ: 10 mA

+ Dòng khi hoạt động: 100 mA đến 1A.

+ Khe cắm SIM : MICROSIM

+ Hỗ trợ 4 băng tần : GSM850MHz, EGSM900MHz, DSC1800Mhz, PCS1900MHz

+ Có thể giao tiếp với vi điều khiển qua TTL không cần MAX232

+ 1 led báo tín hiệu

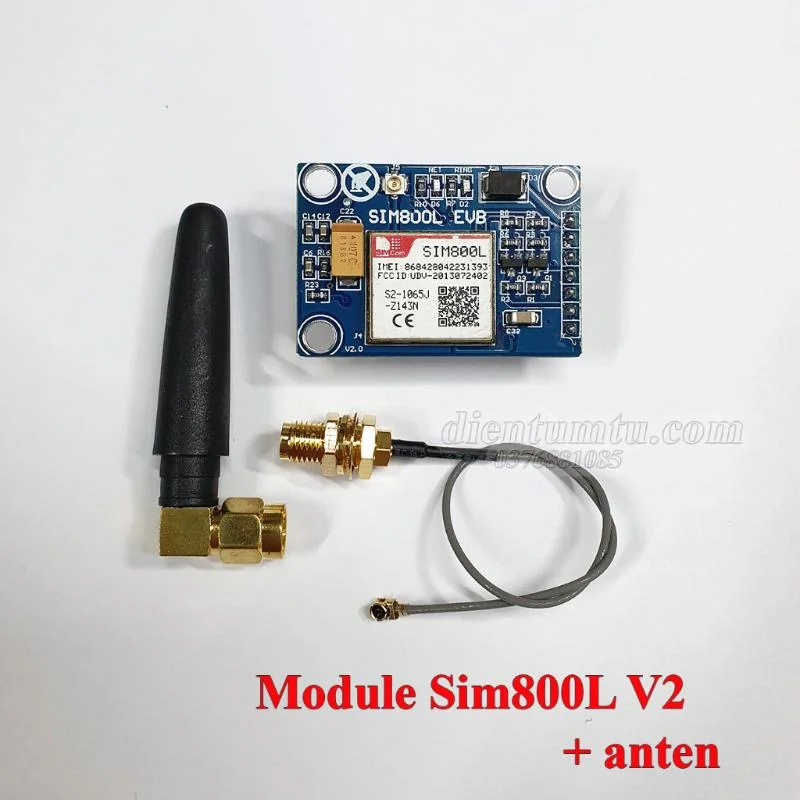

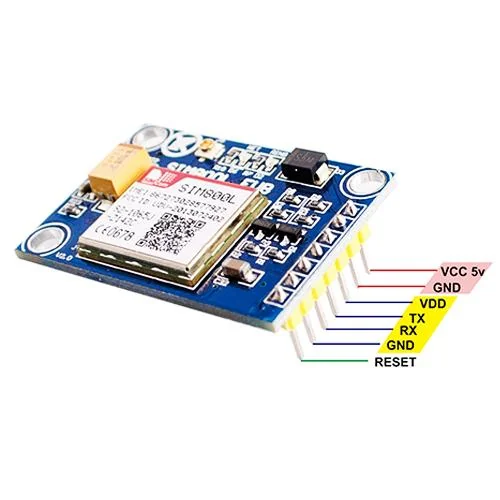

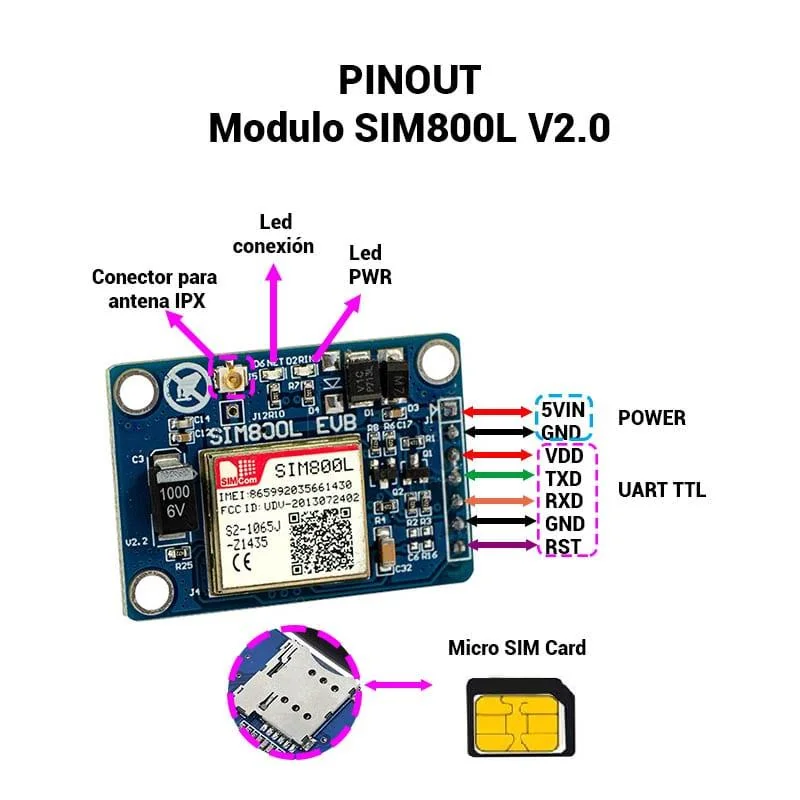

Thông tin module Sim800L V2:

+ Điện áp: 4.1 ~ 5VDC(tối thiểu 0.5A)

+ Hỗ trợ Quad-band 850/900/1800 / 1900MHz, có thể truyền tải cuộc gọi thoại, tin nhắn SMS và dữ liệu thông tin với năng lượng thấp

+ GPRS multi-slot class 12/10

+ GPRS mobile station Class B

+ Tương thích với GSM 2/2+

+ Class 1 (1 W 1800 / 1900MHz)

+ Class 4 (2 W @ 850/900MHz)

+ Tương thích bluetooth 3.0 +EDR

+ FM: Băng tần quốc tế 76 ~ 109MHz, mức hiệu chỉnh 50KHz

+ Điều khiển qua tập lệnh AT

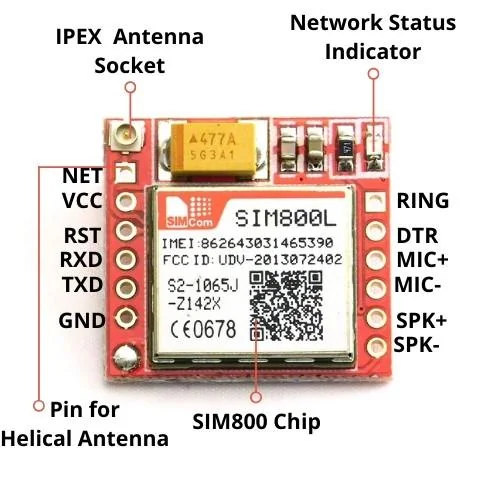

— SƠ ĐỒ CHÂN

– VCC: Nguồn vào 3.7 – 4.2V.

– TXD: Chân truyền Uart TX.

– RXD: Chân nhận Uart RX.

– DTR : Chân UART DTR, thường không xài.

– SPKP, SPKN: ngõ ra âm thanh, nối với loa để phát âm thanh.

– MICP, MICN: ngõ vao âm thanh, phải gắn thêm Micro để thu âm thanh.

– Reset: Chân khởi động lại Sim800L (thường không xài).

– RING : báo có cuộc gọi đến

– GND: Chân Mass, cấp 0V.

* Link bán riêng anten sim : https://shope.ee/8zZSLQh1mr

** Module tại shop là board mạch mới, core SIM800L là hàng đã qua sử dụng (trên lồng imei sẽ có các vết xướt, cấn)
