Mạch Arduino Nano V3.0 LGT8F328P LQFP32 MINIEVB cổng TYPE-C

Arduino Nano V3 LGT8F328P là một board mạch nhỏ, hoàn chỉnh và thân thiện dựa trên vi điều khiển LGT8F328P, là chip tương thích với Atmel MEGA328P. Mạch có thiết kế kiến ​​trúc LGT8F328P tương đối mới, các chức năng ngoại vi mạnh hơn nhiều so với Atmel MEGA328. Đặc biệt khả năng mã hóa chương trình vượt xa MEGA328P.

Thông số kỹ thuật:

+ Vi điều khiển: LGT8F328P-LQFP32 chạy ở tần số 16M.

+ Chip Driver HT42B534 | CH9340| CH340

+ Điện áp cung cấp:

+ Điện áp hoạt động: 5V (VCC USB) ,hoặc 6V ~ 9V DC (chân Raw), cấp 12V IC ổn áp có thể bị nóng hỏng

+ Tích hợp cổng USB Micro trên board

+ 12 chân Digital I/O

+ 8 chân Analog

+ Flash Memory : 32KB

+ SRAM : 2KB

+ EEPROM : 512B

+ Có Led hiện thị nguồn và báo tình trạng

Hướng Dẫn:

+ Link tải gói tại đây: https://github.com/LGTMCU/Larduino_HSP

+ Link tải Driver giao tiếp CH9340 http://www.wch-ic.com/search?q=CH9340&t=downloads (chọn CH343CDC.ZIP)

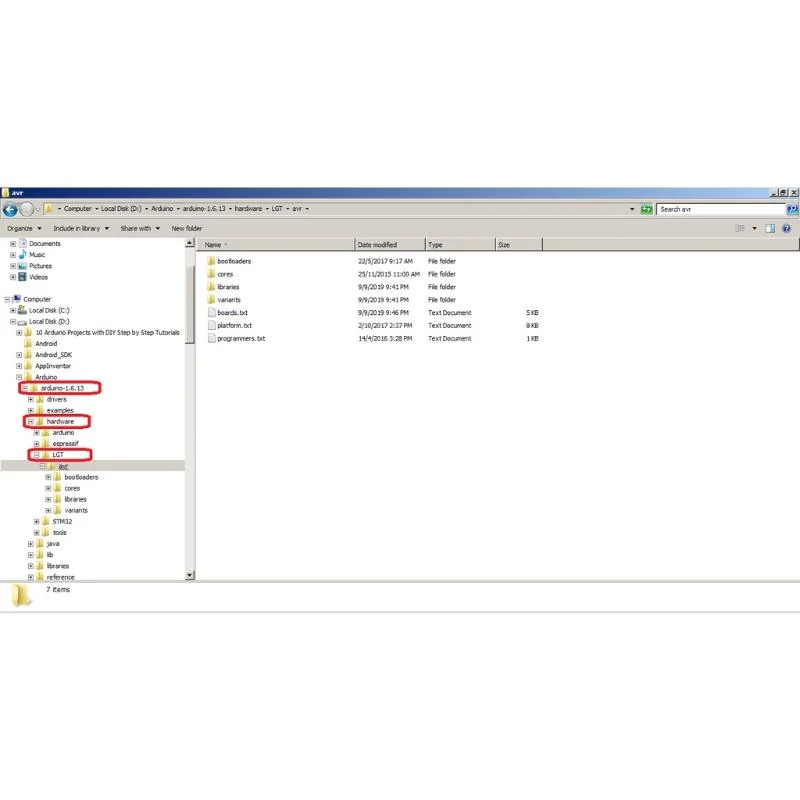

+ Giải nén tệp và sao chép thư mục LGT vào thư mục Arduino/hardware

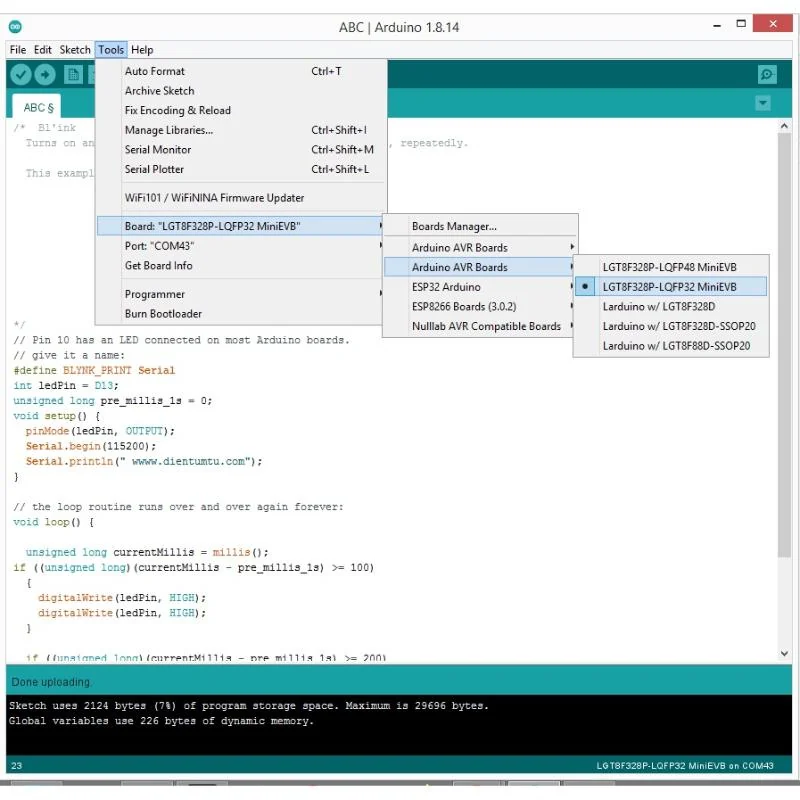

+ Cài đặt, chọn board LGT8F328P như hình.
