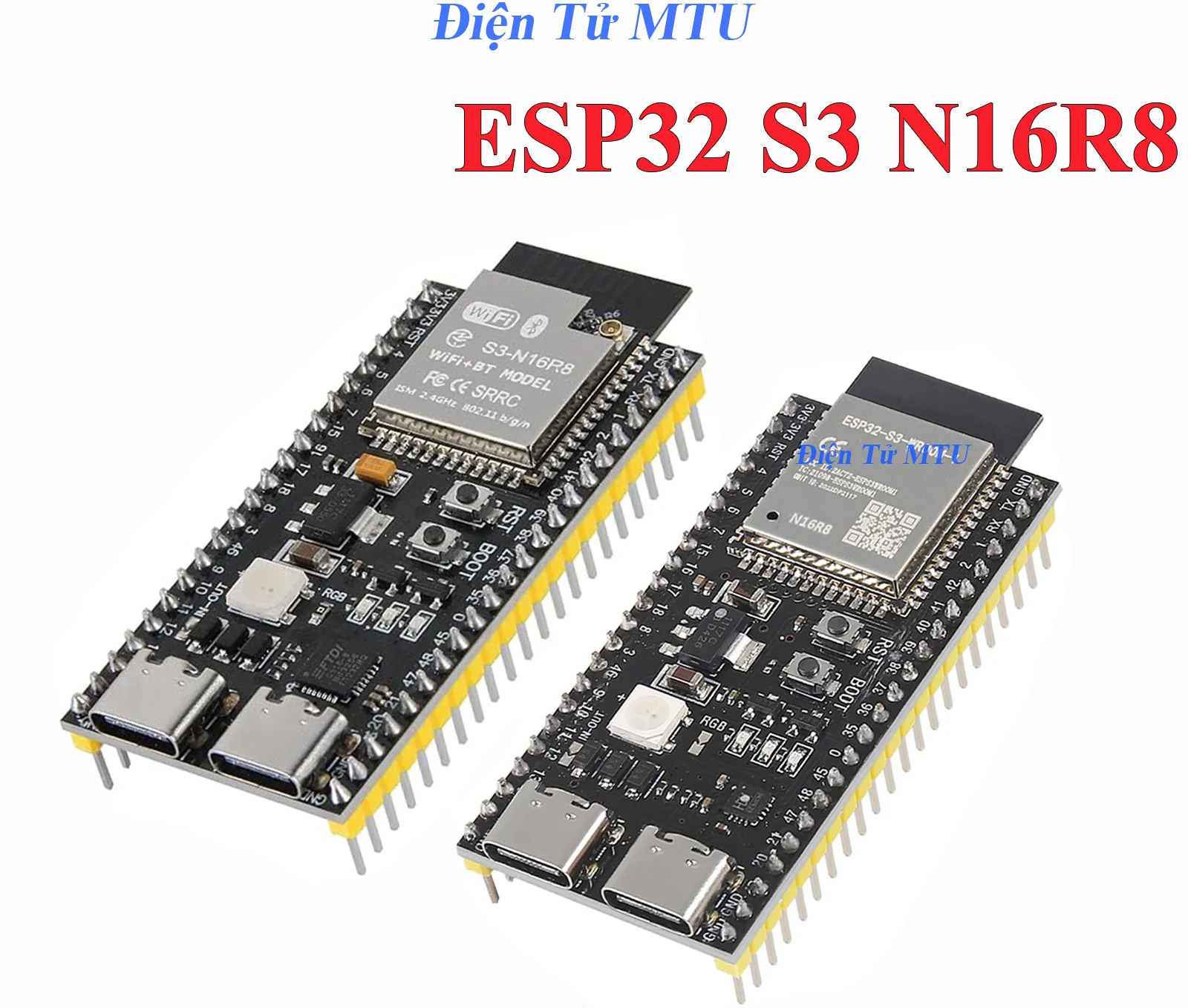

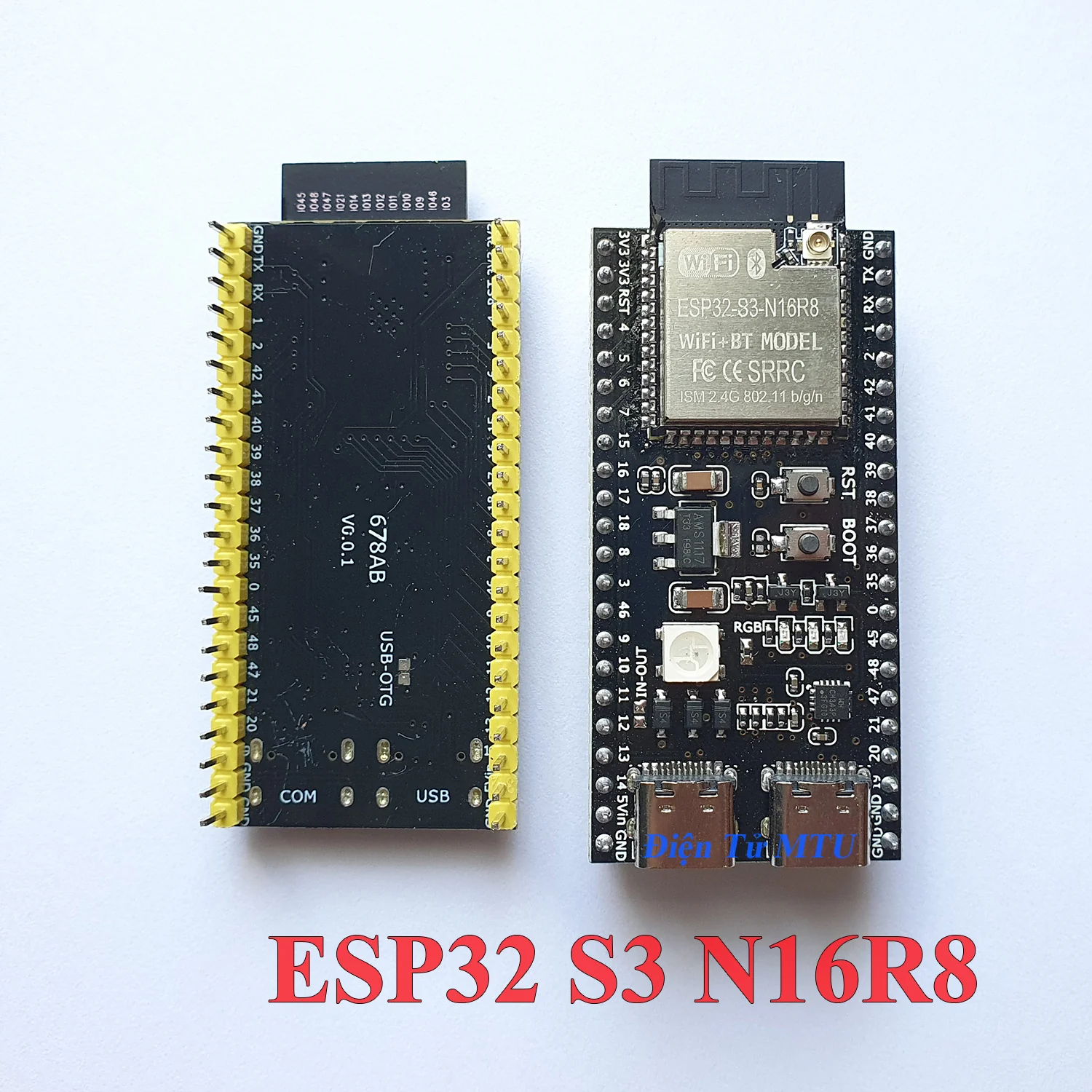

ESP32 S3 N16R8 DevKitC-1 – Mạch Phát Triển WiFi Bluetooth

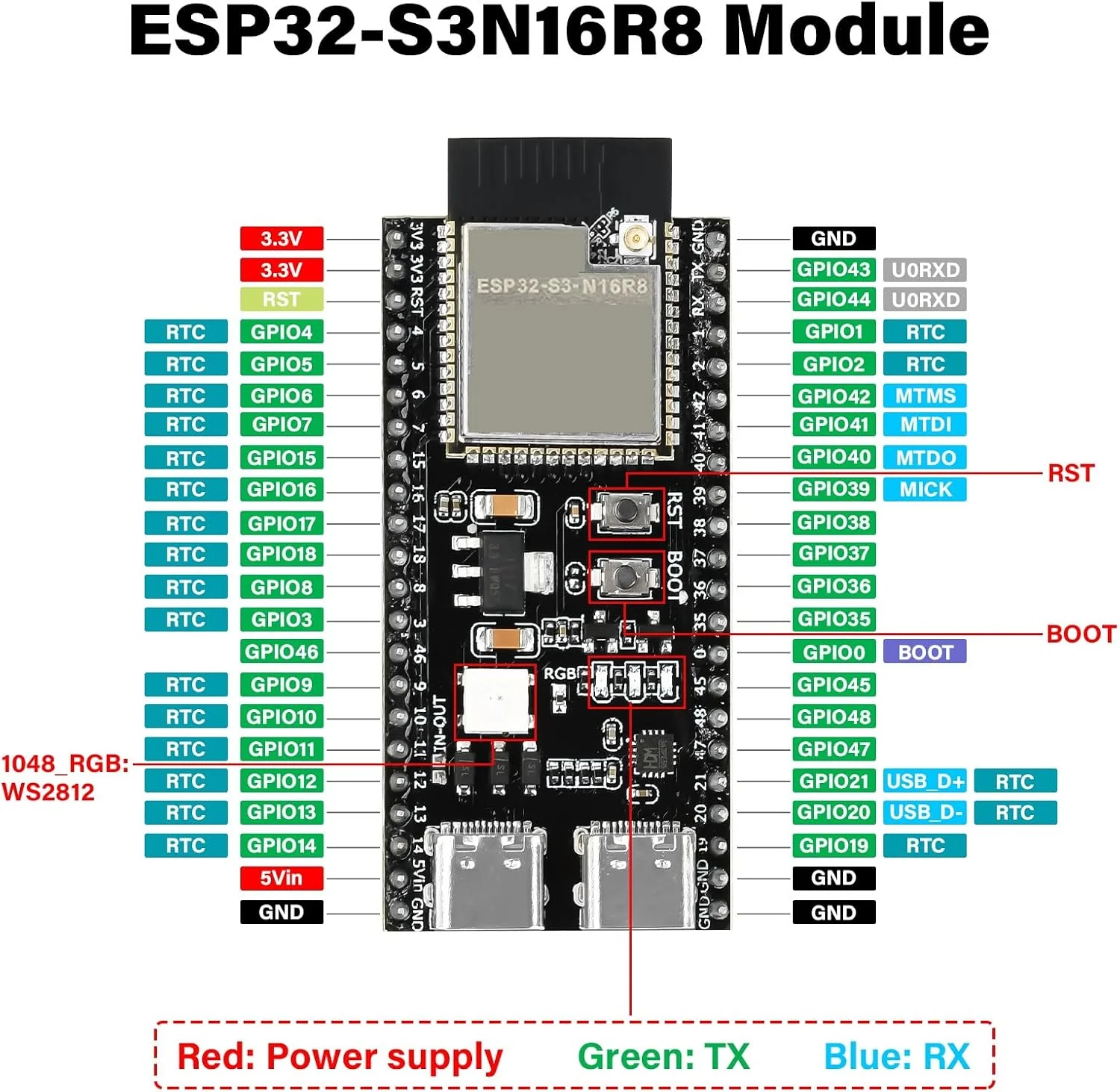

Board mạch phát triển ESP32-S3-N16R8 được xây dựng trên nền tảng chip ESP32-S3-N16R8 của Espressif với Flash 16MB và PSRAM 8MB (ESP32-S3-WROOM-1-N16R8). Đây là mô-đun MCU Wi-Fi + Bluetooth® LE đa năng tích hợp đầy đủ các chức năng Wi-Fi và Bluetooth LE. Hầu hết các chân I/O trên mô-đun được chia thành các đầu cắm chân ở cả hai mặt của bo mạch này để dễ dàng giao tiếp.

+ ESP32-S3 là MCU XTensa LX7 lõi ​​kép, có khả năng chạy ở tần số 240 MHz. Ngoài 512 KB SRAM bên trong, nó còn đi kèm với kết nối Wi-Fi 2,4 GHz, 802.11 b/g/n và Bluetooth 5 (LE) tích hợp cung cấp hỗ trợ tầm xa. Nó có 45 GPIO có thể lập trình và hỗ trợ bộ thiết bị ngoại vi phong phú. ESP32-S3 hỗ trợ flash SPI tốc độ cao hơn, lớn hơn và PSRAM với bộ nhớ đệm dữ liệu và lệnh có thể định cấu hình.

+ Có một đèn LED RGB WS2812 được kết nối với IO38. Nó có đèn LED Đỏ, Xanh lục và Xanh lam có thể định địa chỉ riêng lẻ. Mô-đun này có 2 đầu nối USB Type C. Một đầu nối được sử dụng để cấp nguồn cho bo mạch, để flash các ứng dụng vào chip, cũng như để giao tiếp với chip thông qua cầu nối USB-to-UART trên bo mạch. Nó được kết nối với UART của chip ESP32 thông qua chip CH340. Đầu nối USB thứ hai được kết nối với giao diện USB OTG tốc độ đầy đủ ESP32-S3, tuân thủ thông số kỹ thuật của USB 1.1. Nó cũng có thể được sử dụng để cấp nguồn cho bo mạch, để flash các ứng dụng vào chip, để giao tiếp với chip bằng giao thức USB 1.1, cũng như để gỡ lỗi JTAG.

THÔNG SỐ KỸ THUẬT:

XTensa dual-core 32-bit LX7 CPU, frequency up to 240MHz

2.4 GHz Wi-Fi, EEE 802.11 b/g/n-compliant

Bluetooth, LE: Bluetooth 5, Bluetooth mesh

16 MB (64Mbit) SPI Flash

384 KB ROM

512 KB SRAM

8 MB SPI PSRAM

16 KB SRAM in RTC

Communication Interfaces

2 x I2C

2 x I2S

4 x SPI

3 x UART

1 x USB OTG

Security

4096 bit OTP

AES, SHA, RSA, ECC and RNG

Secure boott, Flash encryption, Digital signature, HMAC module

Dual Type-C USB connectors

Reset and User/Firmware buttons

RGB WS2812 User LED

Power LED

Virtual USB port provided by CH343G for debugging and firmware upgrade

Supply Voltage: 5V via USB (cấp nguồn 5V qua cổng USB trong mạch có chip hạ áp 3.3V)

Circuit Voltage: 3.0 to 3.6V Circuit Operation

Dimensions: 50.1 x 13mm
